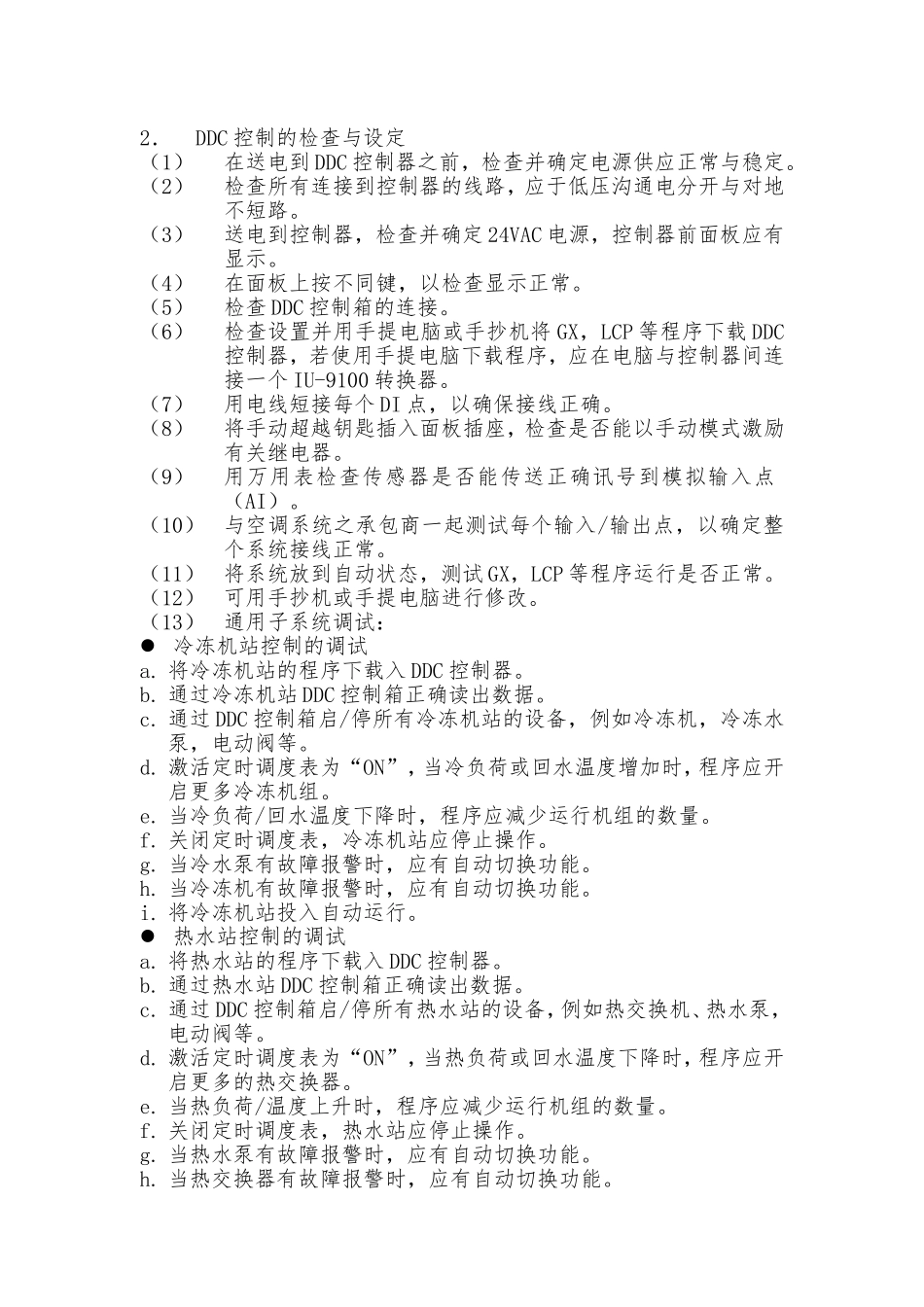

工程部标准文件名称：BAS 调试与验收指导 编号：BAS/TC/01 版本：0发布日期：1999 年 1 月 1 日 实施日期：1999 年 1 月 1 日江森自控SHANGHAI JOHNSON CONTROLS CO.LTD.BAS 调试一． 一般规定：BAS （包括 ATC 部分）调试工作一般应由本工程的项目工程师来进行。现场操作人员应经过一定培训方允许操作。BAS 与其他子系统的通讯测试与联动监控等，除了有规定外，一般不属于本指导围。BAS 进行调试前，受控设备手动操作应运行正常。二． 调试前的准备：1．图纸的检查 BAS 系统图、监控点、各子系统原理、接线图（端子图）、施工设计图。 BAS 设备的产品使用说明、技术资料、安装调试要领书。 按规定的调试大纲。 本工程合同规定的其他图纸和技术资料。2．基本软件编程、组态、系统各单元的逻辑与地址的设定基本完成，包括图形制作、网络各结点的名称、地址与代号等。3．负责调试工程师必须熟悉本工程的全部图纸、资料与相关系统的工艺，并向参加调试人员进行技术交底。调试人员在负责调试工程师的指导和组织下按本条款和调试大纲要求完成本工程的调试工作。4．设备外观和安装状况的检查。按图纸和供应商提供的产品说明书，核对 BAS 设备（包括现场的传感器、变送器、阀门、执行机构、控制盘等）型号、规格、数量、产地等主要技术数据、设备等主要部分的尺寸、安装位置、设备外表有无变形和缺陷等。5．调试工具调试可需要以下工具。手提电脑或兼容 PC 机，用来下载就地 DDC 程序。。图形设置工具（GX，LCP）调试软件，用来上载/下载程序到 DDC 控制器，此软件需安装在兼容 PC 机或手提电脑中。。IU-9100 接口模块，用作 DDC 程序的上载/下载，它的作用类似翻译器。。手提可编程手抄机（SX-9100，SM-9100）用于就地与 DDC 控制器通讯。。数字式万用表，可量度输入/输出点，以确定讯号正确，它应处于良好状态，并用矫正仪器调校在精度围。。起子与钳子，调试中用。。手动超越匙是一种特别的连接器，用来插进 DDC 控制器面板的插座，以允许手动操作。三．调试1．确认 DDC、Ｉ/O 板、监控点元件（阀门、传感器、执行机构等）的硬件、接线的位置与该软件的软件地址名称、型号、状态图形、平面图形位置、端接点方式和标记，完全一致，检查主机与网络之间的各设备之间通讯是否正常。2．DDC 控制的检查与设定（1）在送电到 DDC 控制器之前，检查并确定电源供应正常与稳定。（2）检查所有连接到...
