Buck变换器双闭环控制仿真研究毕业论文

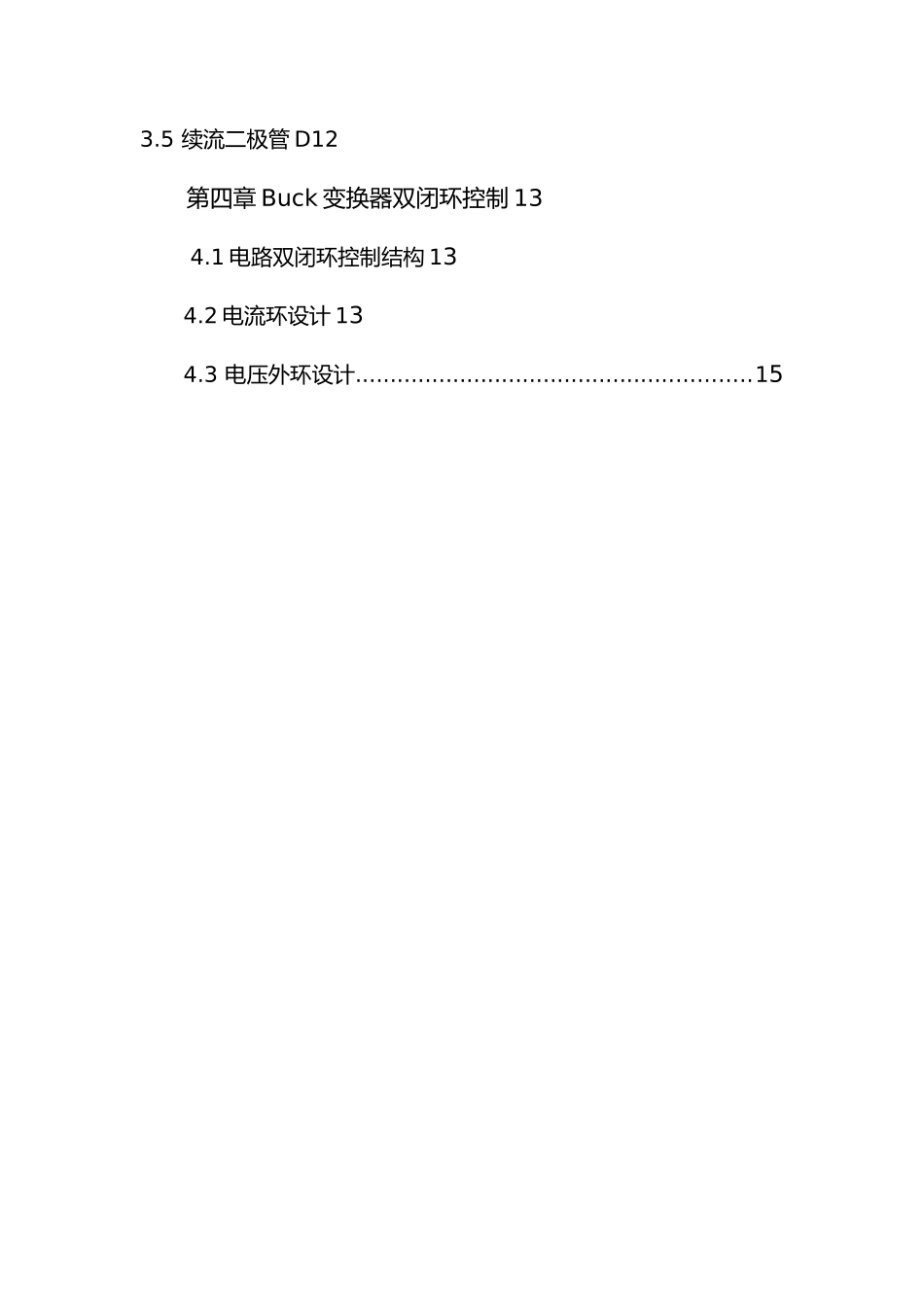

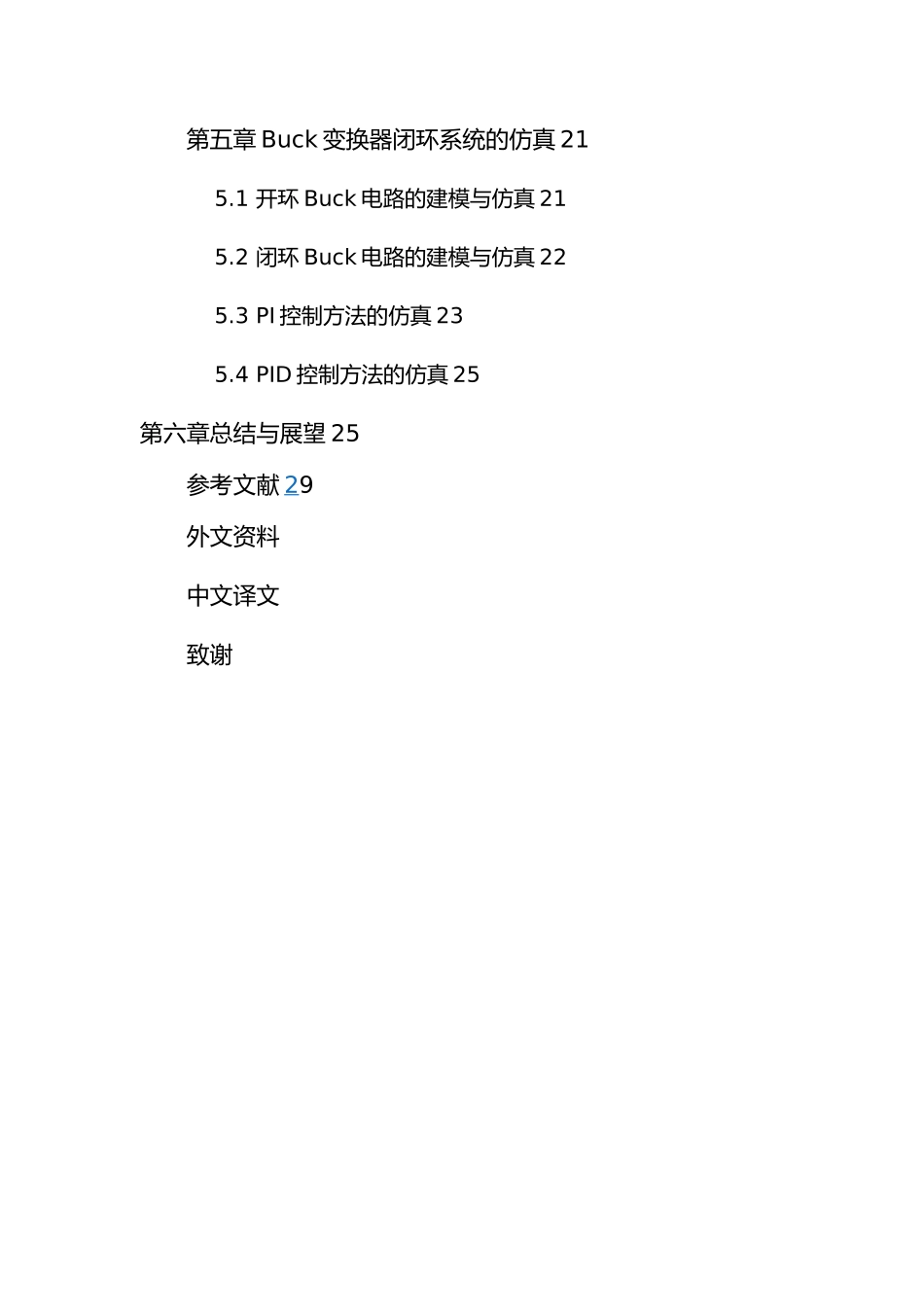

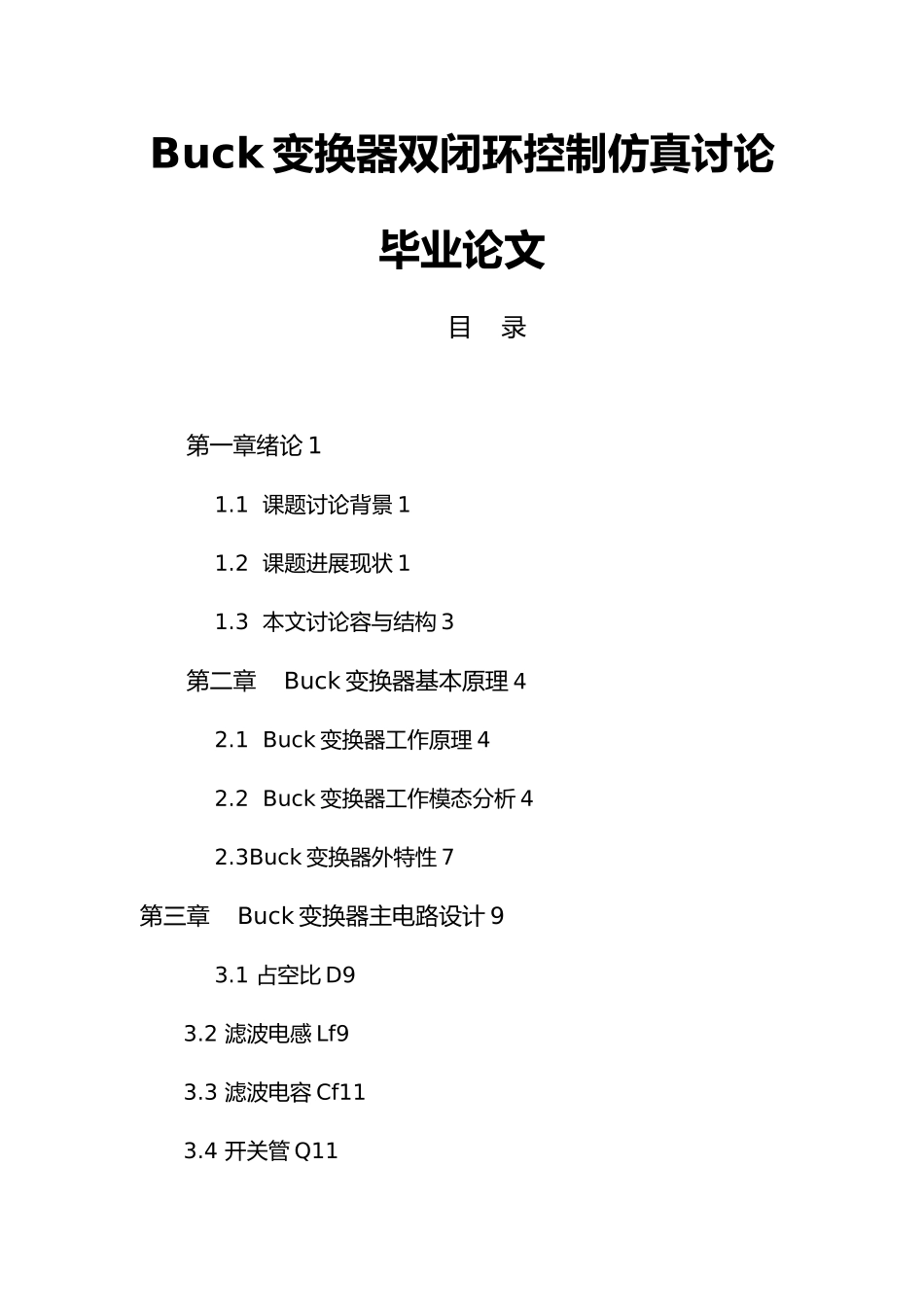

Buck 变换器双闭环控制仿真讨论毕业论文目 录第一章绪论 11.1 课题讨论背景 11.2 课题进展现状 11.3 本文讨论容与结构 3第二章 Buck 变换器基本原理 42.1 Buck 变换器工作原理 42.2 Buck 变换器工作模态分析 42.3Buck 变换器外特性 7第三章 Buck 变换器主电路设计 93.1 占空比 D93.2 滤波电感 Lf93.3 滤波电容 Cf113.4 开关管 Q113.5 续流二极管 D12第四章 Buck 变换器双闭环控制 13 4.1 电路双闭环控制结构 134.2 电流环设计 134.3 电压外环设计.........................................................15第五章 Buck 变换器闭环系统的仿真 215.1 开环 Buck 电路的建模与仿真 215.2 闭环 Buck 电路的建模与仿真 225.3 PI 控制方法的仿真 235.4 PID 控制方法的仿真 25第六章总结与展望 25参考文献 29外文资料中文译文致谢第一章 绪论1.1 课题讨论背景 随着电子技术的快速进展，电子设备的种类越来越多，电子设备与人们的工作、生活的关系也日益密切。任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。传统的晶体管串联调整稳压电源是连续控制的线性稳压电源。这种传统稳压技术比较成熟，并且已有大量集成化的线性稳压电源模块，具有稳定性能好、输出纹波电压小、可靠性高等优点。但由于调整管静态损耗大，需要安装一个很大的散热器给它散热。而且由于变压器工作在 50 Hz 的工频上，所以其重量较大。又因为调整管工作在线性放大状态，为了保证输出电压稳定，其集电极与发射极之间需承受较大的电压差，导致调整管功耗较大，电源效率很低，一般只有 45 %左右[1]。受这些缺点的限制,线性稳压电源很难满足现代电子设备进展的要求。20 世纪 50 年代，美国宇航局以小型化、重量轻为目标，开发了开关电源。经过近半个世纪的进展，开关电源因具有体积小、重量轻、效率高、发热量低、性能稳定等优点而逐渐取代线性稳压电源并得到了广泛应用[2]，各种电池供电的电子产品如照相机、摄像机、录像机、个人数字助理、手机、手提电脑都需要 DC/DC 变换器等开关电源芯片[3]。20 世纪 80 年代，计算机全面实现开关电源化，率先完成计算机的电源换代。20 世纪 90 年代，开关电源在电子、电气设备、家电领域得到了广泛的应用，开关电源技术进入快速进展时期。对 于 非 隔 离 的 DC/DC 开 关 电 源 ， 根 据 电 路 功 能 划 分 ， 有 降 压 ...
