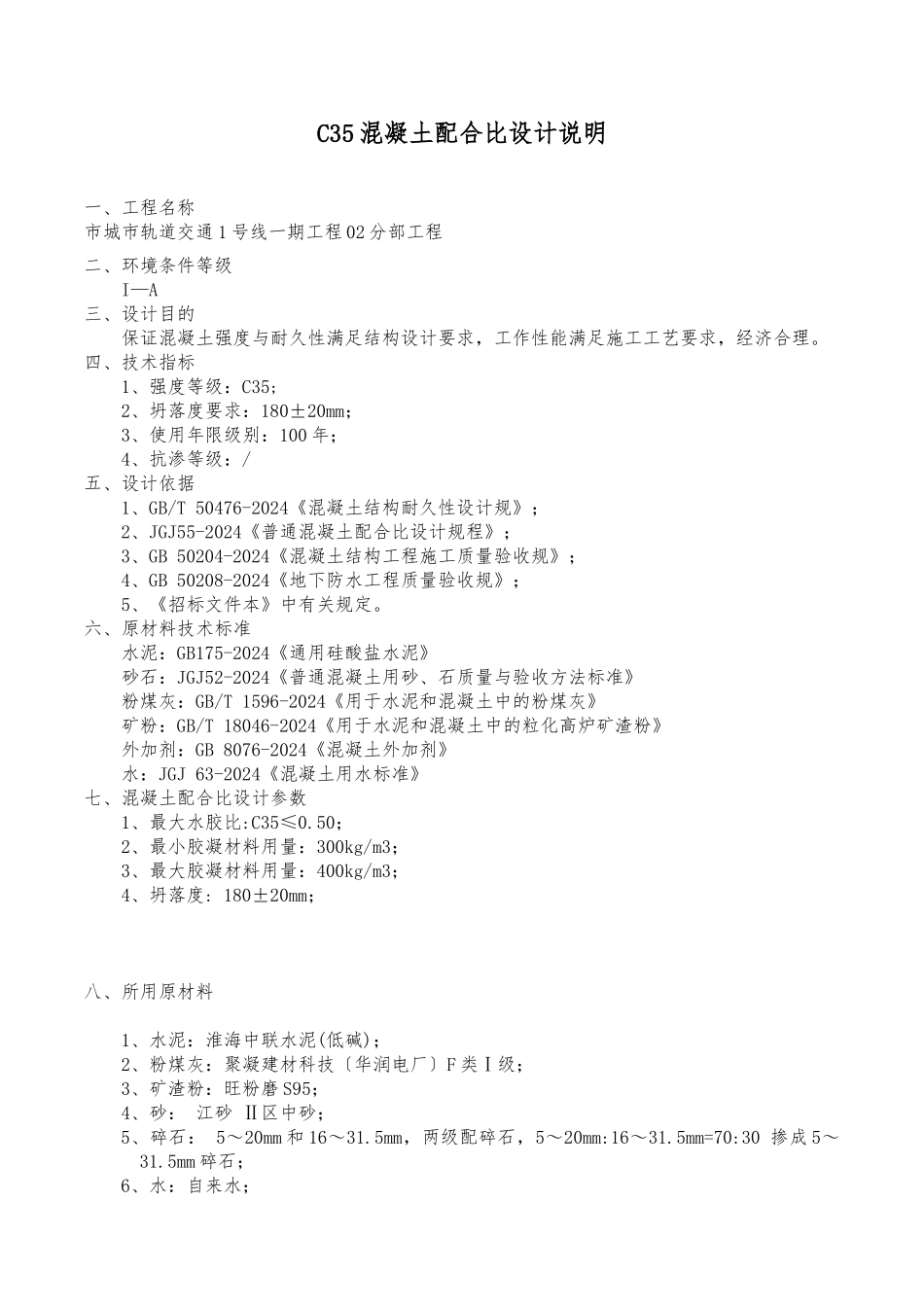

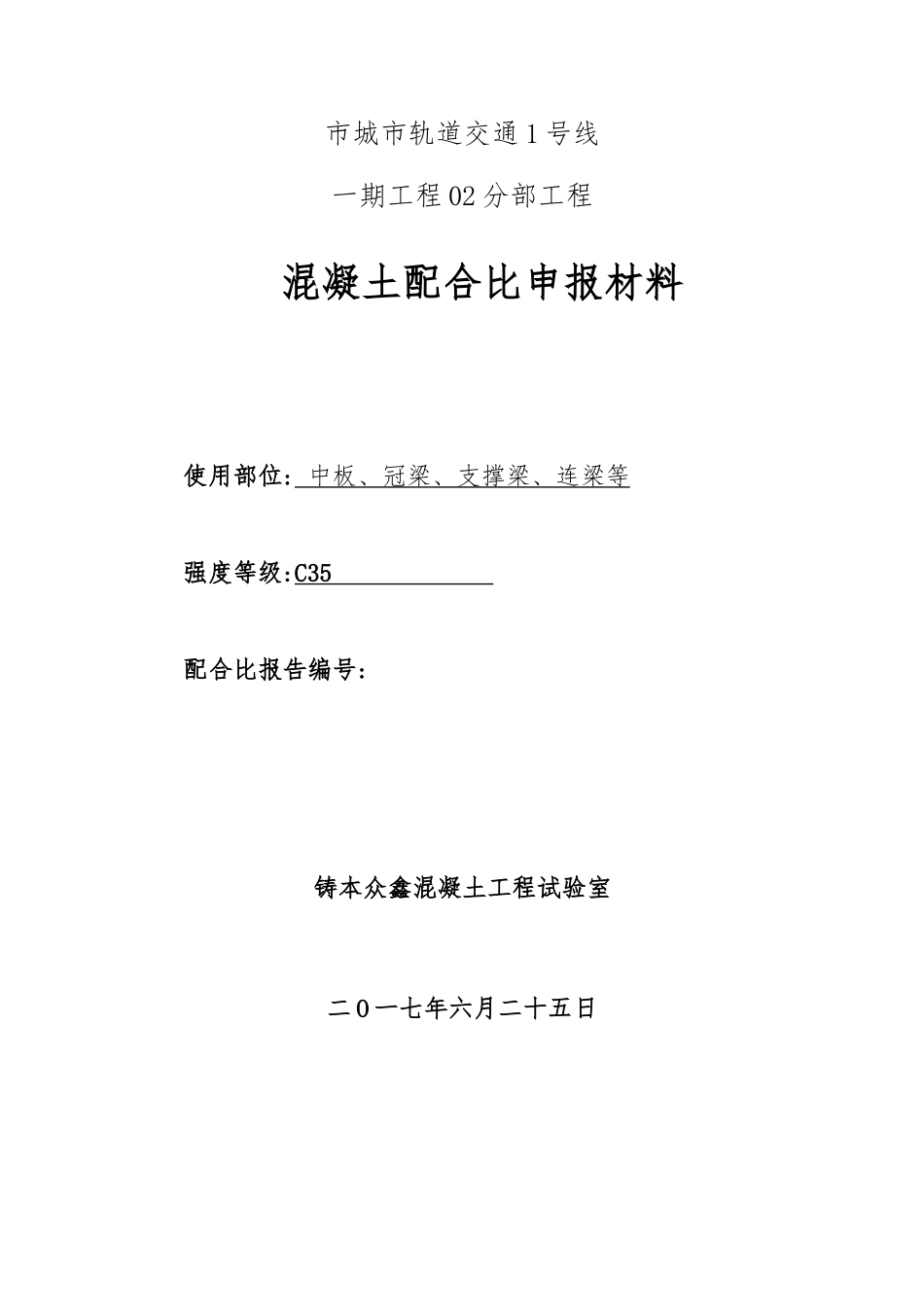

市城市轨道交通 1 号线一期工程 02 分部工程混凝土配合比申报材料 使用部位: 中板、冠梁、支撑梁、连梁等 强度等级:C3 5 配合比报告编号:铸本众鑫混凝土工程试验室二 O 一七年六月二十五日C35 混凝土配合比设计说明一、工程名称市城市轨道交通 1 号线一期工程 02 分部工程二、环境条件等级I—A三、设计目的保证混凝土强度与耐久性满足结构设计要求,工作性能满足施工工艺要求,经济合理。四、技术指标1、强度等级:C35;2、坍落度要求:180±20mm;3、使用年限级别:100 年;4、抗渗等级:/五、设计依据1、GB/T 50476-2024《混凝土结构耐久性设计规》;2、JGJ55-2024《普通混凝土配合比设计规程》;3、GB 50204-2024《混凝土结构工程施工质量验收规》;4、GB 50208-2024《地下防水工程质量验收规》;5、《招标文件本》中有关规定。六、原材料技术标准水泥:GB175-2024《通用硅酸盐水泥》砂石:JGJ52-2024《普通混凝土用砂、石质量与验收方法标准》粉煤灰:GB/T 1596-2024《用于水泥和混凝土中的粉煤灰》矿粉:GB/T 18046-2024《用于水泥和混凝土中的粒化高炉矿渣粉》外加剂:GB 8076-2024《混凝土外加剂》水:JGJ 63-2024《混凝土用水标准》七、混凝土配合比设计参数1、最大水胶比:C35≤0.50;2、最小胶凝材料用量:300kg/m3;3、最大胶凝材料用量:400kg/m3;4、坍落度: 180±20mm;八、所用原材料1、水泥:淮海中联水泥(低碱);2、粉煤灰:聚凝建材科技〔华润电厂〕F 类Ⅰ级;3、矿渣粉:旺粉磨 S95;4、砂: 江砂 Ⅱ区中砂;5、碎石: 5~20mm 和 16~31.5mm,两级配碎石,5~20mm:16~31.5mm=70:30 掺成 5~31.5mm 碎石;6、水:自来水;7、减水剂:博特新材料股份 PCA-I 聚羧酸高性能减水剂。C35 混凝土配合比设计说明一、砼配合比设计计算1.1 计算配制强度〔f CU,O≥f CU,K+1.645σσ=5.0 MPɑf CU,O =35+1.645×5=43.2 MPɑ〔2〕此配合比所选用碎石,回归系数 ɑa 和 ɑbɑa=0.53 ɑb=0.20 γc=1.16 取值f ce=42.5×1.16=49.3 为保守起见宜取经历值f ce=48.0 MPɑ取值粉煤灰掺量 15%,影响系数 γf=0.85取值矿粉掺量 15%,影响系数 γs=0.95〔6〕胶凝材料 28d 强度取值fb=γf×γs×fce=0.85×0.95×48=38.8(Mpa)1.2 计算水胶比ɑa×f b(f CU,O+ɑa×ɑb×f b)=0.53×38.8/(43.2 + 0.53×0.20×38.8)=0.43计算出水胶比为 0.43,考虑到本工程的重要性提高强...
