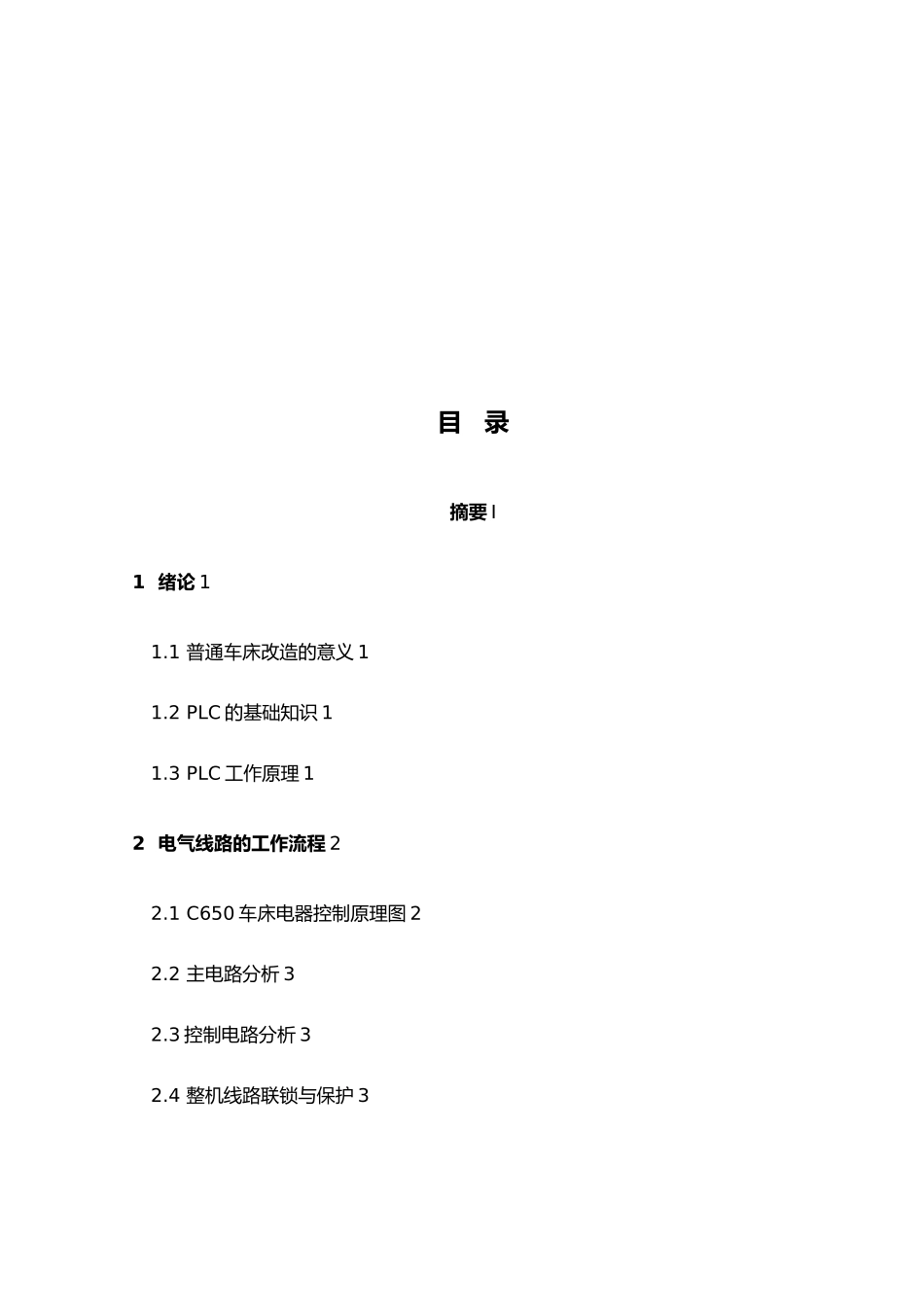

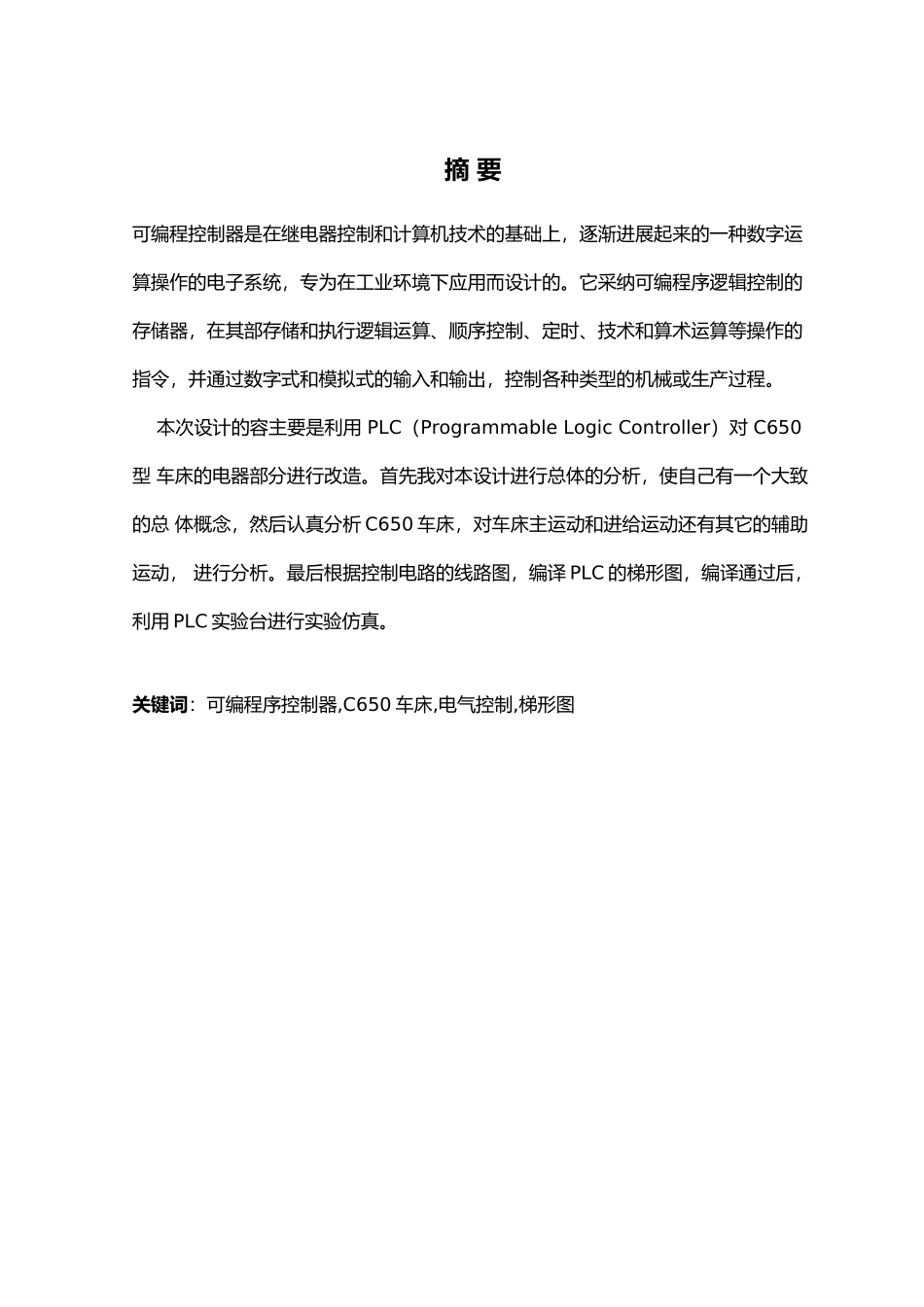

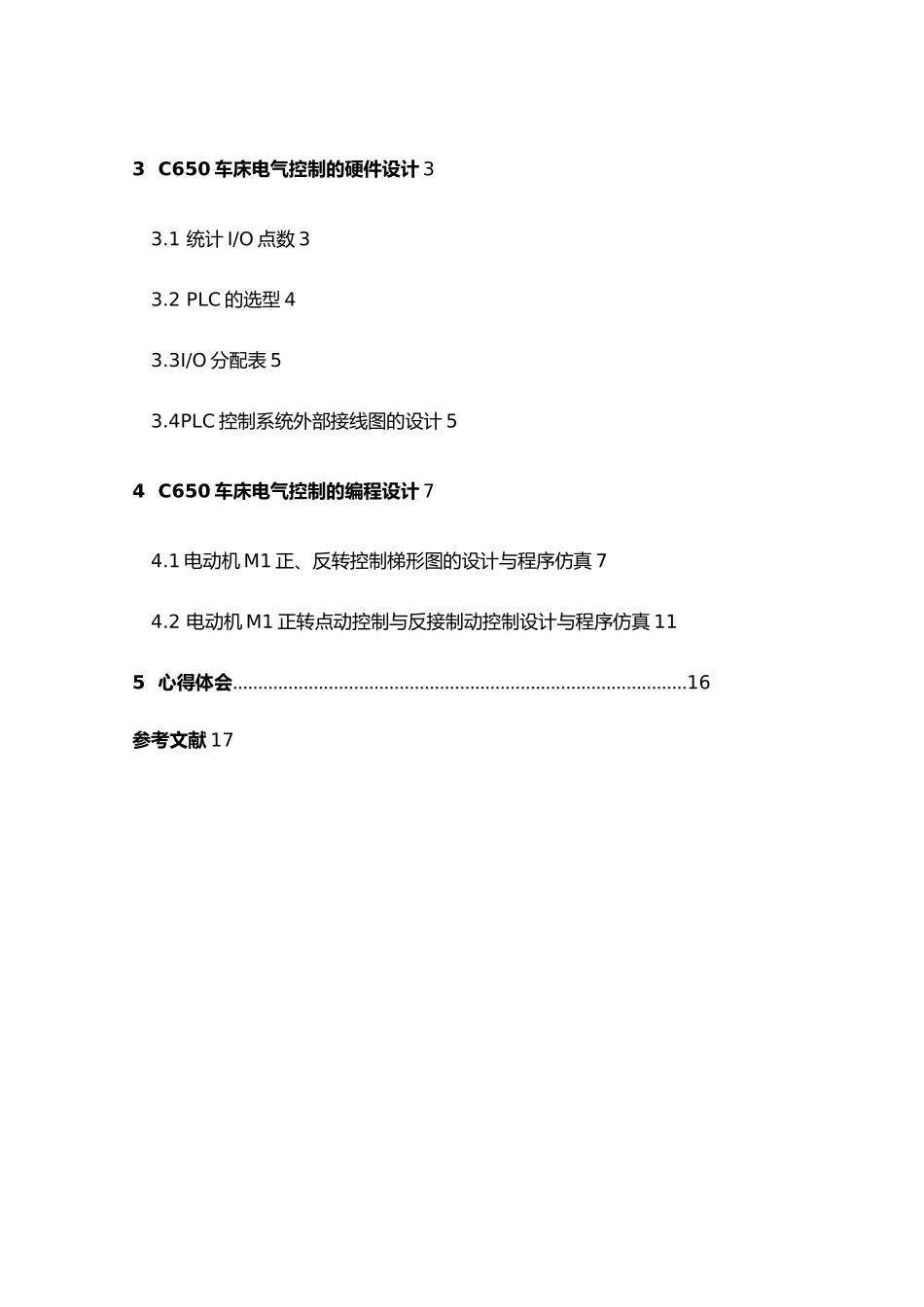

摘 要可编程控制器是在继电器控制和计算机技术的基础上,逐渐进展起来的一种数字运算操作的电子系统,专为在工业环境下应用而设计的。它采纳可编程序逻辑控制的存储器,在其部存储和执行逻辑运算、顺序控制、定时、技术和算术运算等操作的指令,并通过数字式和模拟式的输入和输出,控制各种类型的机械或生产过程。 本次设计的容主要是利用 PLC(Programmable Logic Controller)对 C650 型 车床的电器部分进行改造。首先我对本设计进行总体的分析,使自己有一个大致的总 体概念,然后认真分析 C650 车床,对车床主运动和进给运动还有其它的辅助运动, 进行分析。最后根据控制电路的线路图,编译 PLC 的梯形图,编译通过后,利用 PLC 实验台进行实验仿真。关键词:可编程序控制器,C650 车床,电气控制,梯形图目 录摘要 I1 绪论 11.1 普通车床改造的意义 11.2 PLC 的基础知识 11.3 PLC 工作原理 12 电气线路的工作流程 22.1 C650 车床电器控制原理图 22.2 主电路分析 32.3 控制电路分析 32.4 整机线路联锁与保护 33 C650 车床电气控制的硬件设计 33.1 统计 I/O 点数 33.2 PLC 的选型 43.3I/O 分配表 53.4PLC 控制系统外部接线图的设计 54 C650 车床电气控制的编程设计 74.1 电动机 M1 正、反转控制梯形图的设计与程序仿真 74.2 电动机 M1 正转点动控制与反接制动控制设计与程序仿真 115 心得体会………………………………………………………………………………16参考文献 171 绪论1.1 普通机床改造的意义目前机床数控化改造的市场在我国还有很大的进展空间,现在我国机床数控化率不到 3%。用普通机床加工出来的产品普遍存在质量差、品种少、档次低、成本高、供货期长,从而在国际、国市场上缺乏竞争力,直接影响一个企业的产品、市场、效益,影响企业的生存和进展,所以必须大力提高机床的数控化率。机床数控改造的意义:1)节约资金。 机床的数控改造同购置新机床相比一般可节约 60%左右的费用,大型与特别设备尤为明显。一般大型机床改造只需花新机床购置费的1/3。即使将原机床的结构进行彻底改造升级也只需花费购买新机床 60%的费用,并可以利用现有地基。2)性能稳定可靠。因原机床各基础件经过长期时效,几乎不会产生应力变形而影响精度。3) 提高生产效率。 机床经数控改造后即可实现加工的自动化效率可比传统机床提高 3 至 5 倍。对复杂零件而言难度越高功效...
