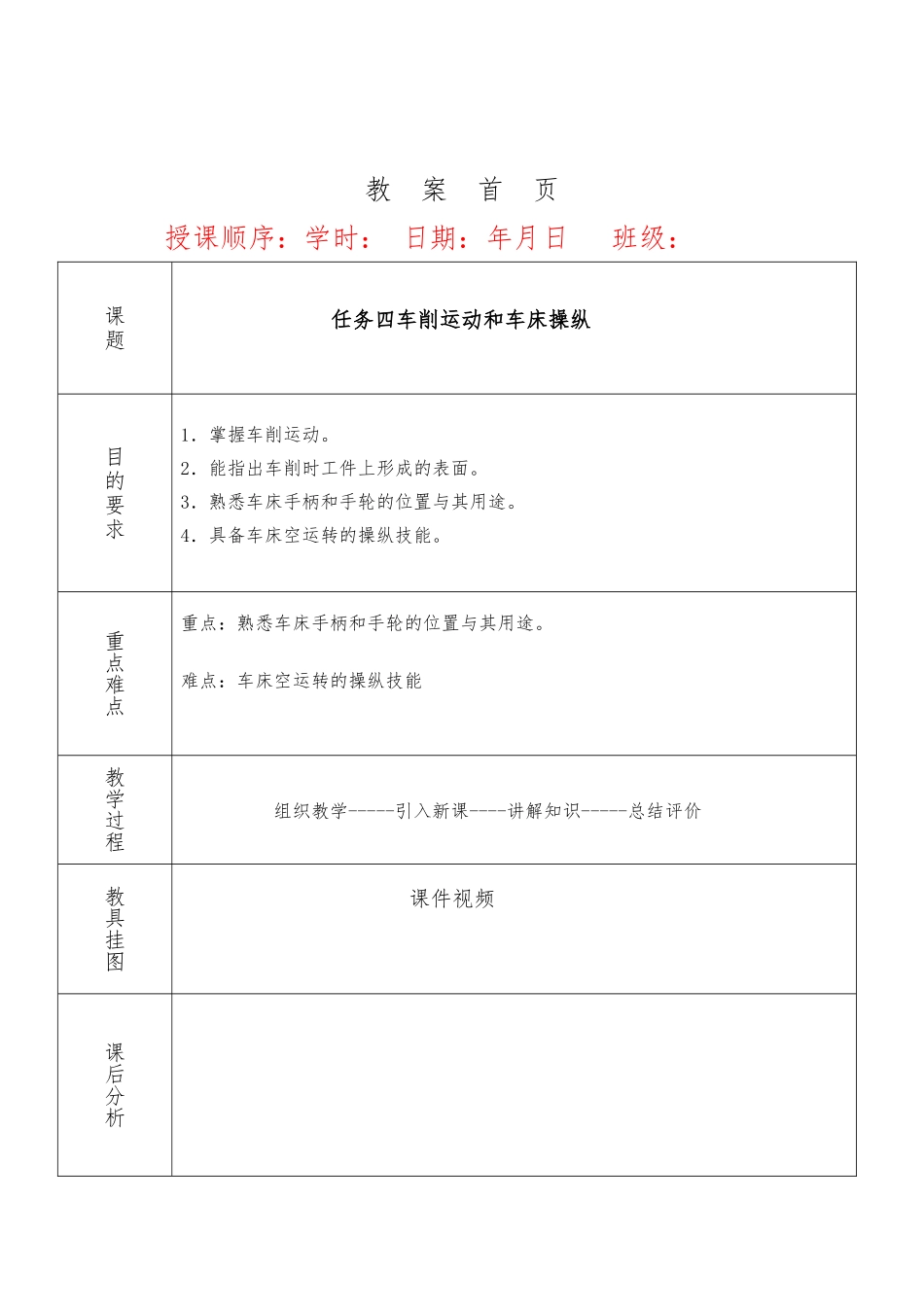

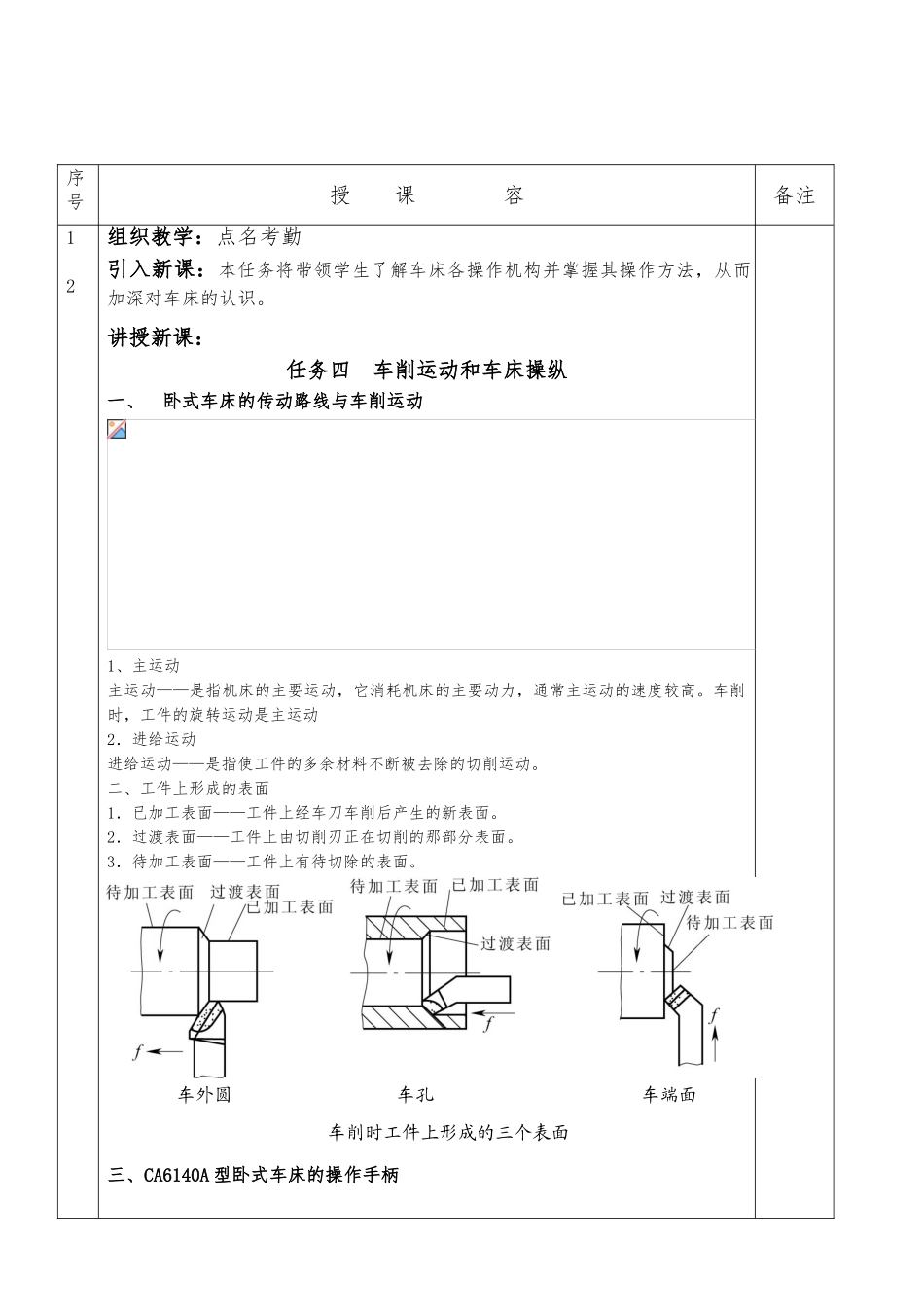

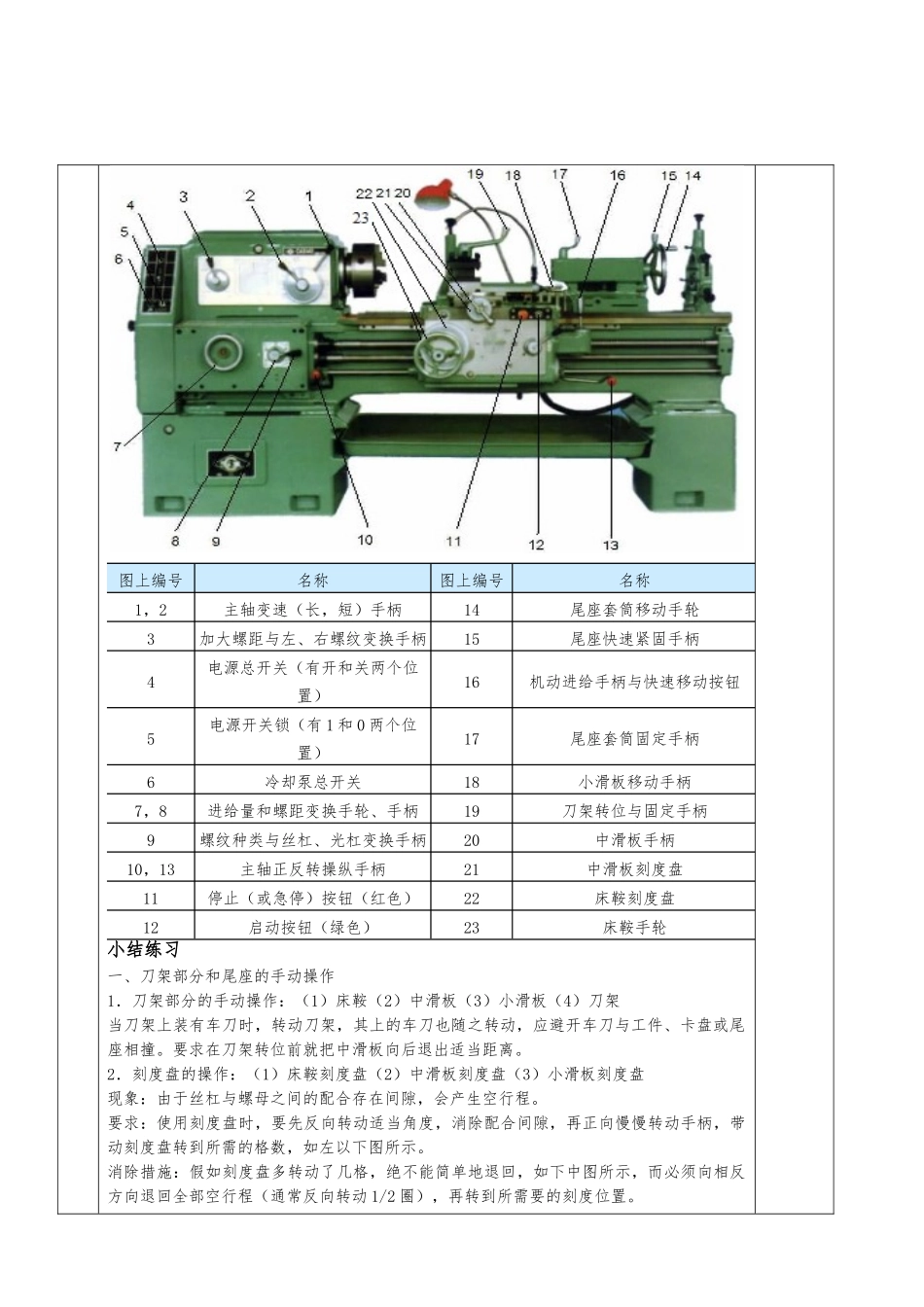

教 案 首 页授课顺序：学时： 日期：年月日 班级：课题任务四车削运动和车床操纵目的要求1．掌握车削运动。2．能指出车削时工件上形成的表面。3．熟悉车床手柄和手轮的位置与其用途。4．具备车床空运转的操纵技能。重点难点重点：熟悉车床手柄和手轮的位置与其用途。难点：车床空运转的操纵技能教学过程组织教学-----引入新课----讲解知识-----总结评价教具挂图 课件视频课后分析序号授 课 容备注12组织教学：点名考勤引入新课：本任务将带领学生了解车床各操作机构并掌握其操作方法，从而加深对车床的认识。讲授新课：任务四 车削运动和车床操纵一、卧式车床的传动路线与车削运动1、主运动主运动——是指机床的主要运动，它消耗机床的主要动力，通常主运动的速度较高。车削时，工件的旋转运动是主运动2．进给运动进给运动——是指使工件的多余材料不断被去除的切削运动。二、工件上形成的表面1．已加工表面——工件上经车刀车削后产生的新表面。2．过渡表面——工件上由切削刃正在切削的那部分表面。3．待加工表面——工件上有待切除的表面。三、CA6140A 型卧式车床的操作手柄车外圆车孔车端面车削时工件上形成的三个表面图上编号名称图上编号名称1，2主轴变速（长，短）手柄14尾座套筒移动手轮3加大螺距与左、右螺纹变换手柄15尾座快速紧固手柄4电源总开关（有开和关两个位置）16机动进给手柄与快速移动按钮5电源开关锁（有 1 和 0 两个位置）17尾座套筒固定手柄6冷却泵总开关18小滑板移动手柄7，8进给量和螺距变换手轮、手柄19刀架转位与固定手柄9螺纹种类与丝杠、光杠变换手柄20中滑板手柄10，13主轴正反转操纵手柄21中滑板刻度盘11停止（或急停）按钮（红色）22床鞍刻度盘12启动按钮（绿色）23床鞍手轮小结练习一、刀架部分和尾座的手动操作1．刀架部分的手动操作：（1）床鞍（2）中滑板（3）小滑板（4）刀架当刀架上装有车刀时，转动刀架，其上的车刀也随之转动，应避开车刀与工件、卡盘或尾座相撞。要求在刀架转位前就把中滑板向后退出适当距离。2．刻度盘的操作：（1）床鞍刻度盘（2）中滑板刻度盘（3）小滑板刻度盘现象：由于丝杠与螺母之间的配合存在间隙，会产生空行程。要求：使用刻度盘时，要先反向转动适当角度，消除配合间隙，再正向慢慢转动手柄，带动刻度盘转到所需的格数，如左以下图所示。消除措施：假如刻度盘多转动了几格，绝不能简单地退回，如下中图所示，而必须向相反方向退回全部空行程（通常反向转动 1/2...
