CA6140车床主轴箱的数控化改造

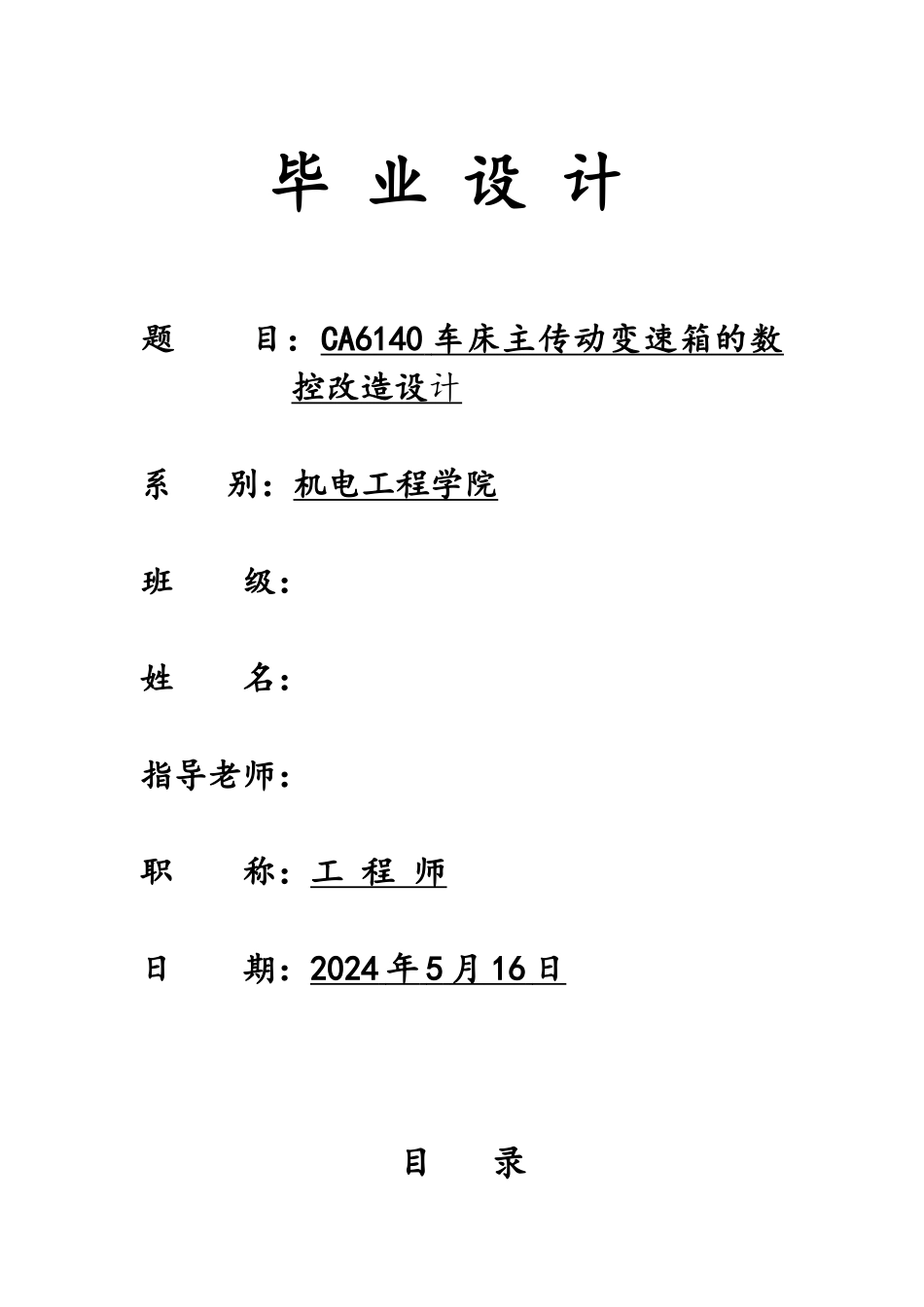

CA6140车床主轴箱的数控化改造_第1页
1/23

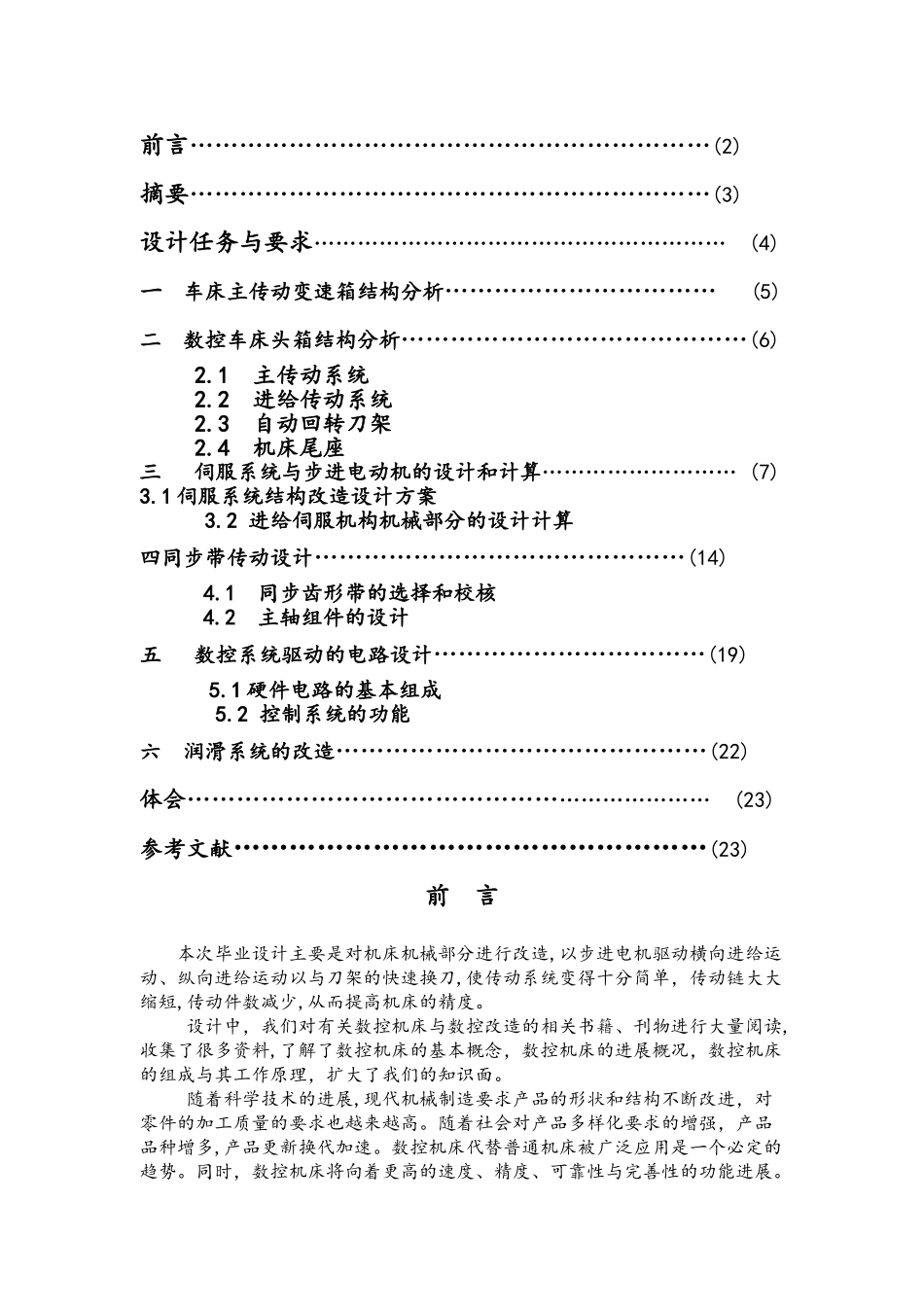

CA6140车床主轴箱的数控化改造_第2页
2/23

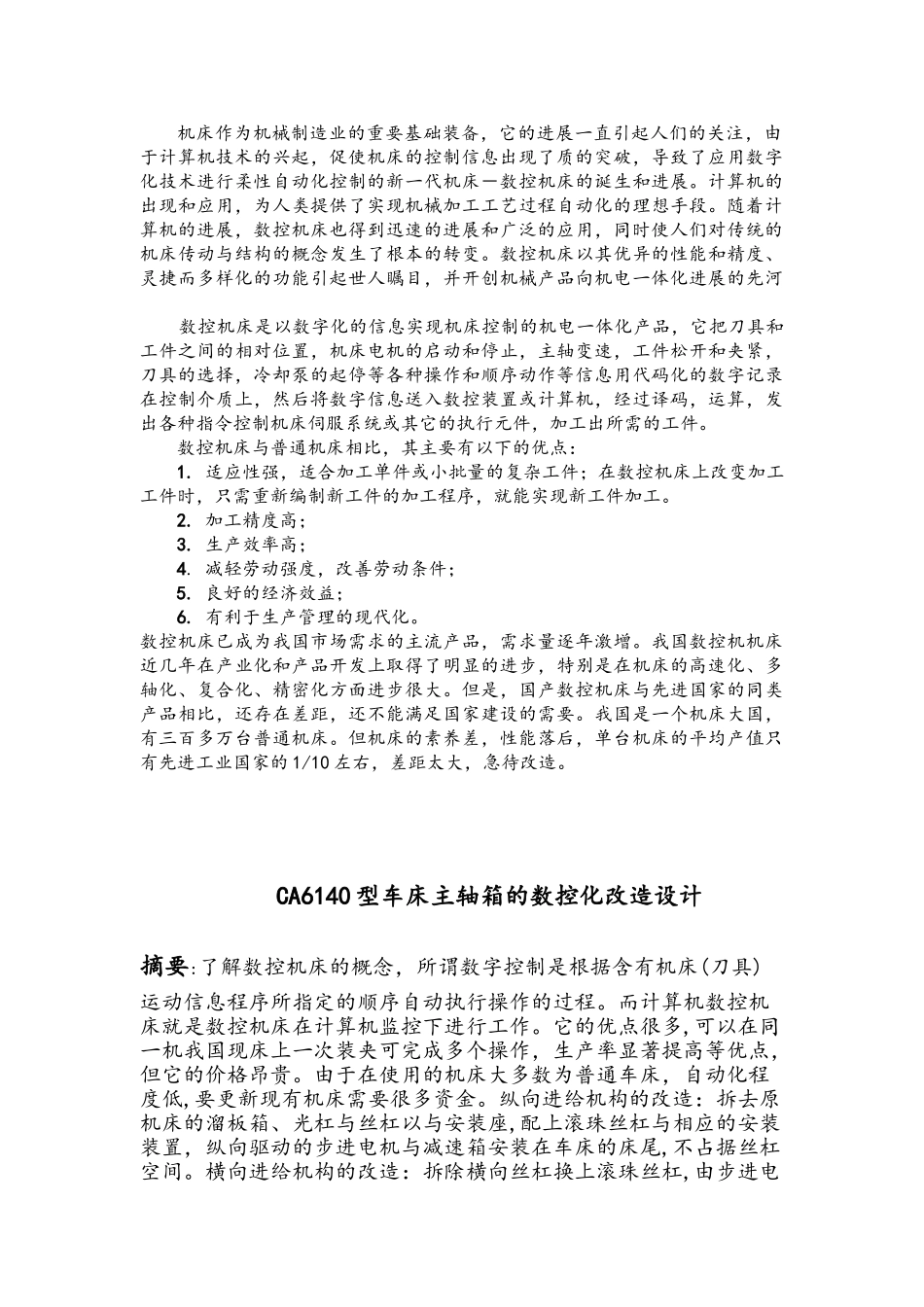

CA6140车床主轴箱的数控化改造_第3页
3/23
毕 业 设 计 题 目:CA6140 车床主传动变速箱的数 控改造设 计 系 别:机电工程学院班 级:姓 名:指导老师:职 称:工 程 师日 期:2024 年 5 月 16 日 目 录前言………………………………………………………(2)摘要………………………………………………………(3)设计任务与要求………………………………………………… (4)一 车床主传动变速箱结构分析…………………………… (5)二 数控车床头箱结构分析……………………………………(6)2.1 主传动系统2.2 进给传动系统2.3 自动回转刀架2.4 机床尾座三 伺服系统与步进电动机的设计和计算……………………… (7)3.1 伺服系统结构改造设计方案 3.2 进给伺服机构机械部分的设计计算四同步带传动设计………………………………………(14)4.1 同步齿形带的选择和校核4.2 主轴组件的设计五 数控系统驱动的电路设计……………………………(19) 5.1 硬件电路的基本组成 5.2 控制系统的功能六 润滑系统的改造………………………………………(22)体会………………………………………………………… (23)参考文献……………………………………………(23)前 言本次毕业设计主要是对机床机械部分进行改造,以步进电机驱动横向进给运动、纵向进给运动以与刀架的快速换刀,使传动系统变得十分简单,传动链大大缩短,传动件数减少,从而提高机床的精度。 设计中,我们对有关数控机床与数控改造的相关书籍、刊物进行大量阅读,收集了很多资料,了解了数控机床的基本概念,数控机床的进展概况,数控机床的组成与其工作原理,扩大了我们的知识面。 随着科学技术的进展,现代机械制造要求产品的形状和结构不断改进,对零件的加工质量的要求也越来越高。随着社会对产品多样化要求的增强,产品品种增多,产品更新换代加速。数控机床代替普通机床被广泛应用是一个必定的趋势。同时,数控机床将向着更高的速度、精度、可靠性与完善性的功能进展。机床作为机械制造业的重要基础装备,它的进展一直引起人们的关注,由于计算机技术的兴起,促使机床的控制信息出现了质的突破,导致了应用数字化技术进行柔性自动化控制的新一代机床-数控机床的诞生和进展。计算机的出现和应用,为人类提供了实现机械加工工艺过程自动化的理想手段。随着计算机的进展,数控机床也得到迅速的进展和广泛的应用,同时使人们对传统的机床传动与结构的概念发生了根本的转变。数控机床以其优异的性能和精度...
