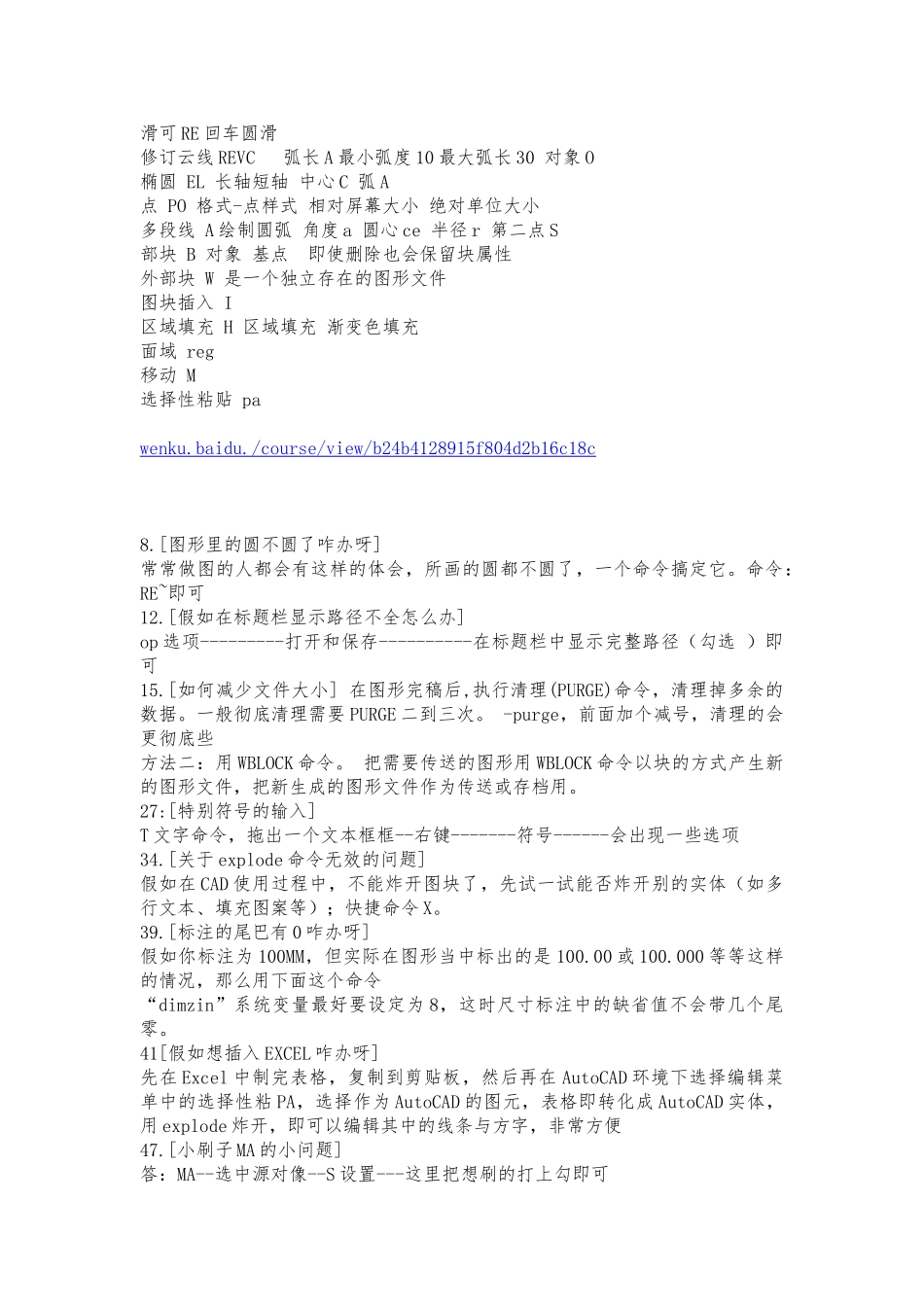

CAD 2024 入门基础教程指导CAD 技巧 120 个 绝对有用新建单位精度 格式—单位---精度 0.00 一般精确到两位即可总览视图 Z+空格+A+空格最大化视图 双击中键图形的选择与删除选择 点选 左选:全部包含的图形 右选:包含和选框碰到的区域删除 点编辑栏图标 右击删除 E+空格导入图片 先 Ctrl+C 再 Ctrl+V 选择位置 定出大小 确定角度对象捕获(F3、最下方工具栏) L 可捕获端点/中点极轴追踪(F10、最下方工具栏) 手工画四边形最后一边靠近最后一个点可出虚线栅格设置(F7、最下方工具栏)—启用捕捉、栅格间距正交 F8 只能画出垂直或者水平线 按住 shift 也可以直线 L 闭合 最后一点按 C 空格确认 取消最后未定的点或完毕按空格 确认长度 点选直线 鼠标放到端点上就会出来 长度角度 长度 500 tab 到角度输入框上 然后回车确认 直线正负值 与第一点有重要关系构造线 XL 无线延伸的直线,主要用于绘图辅助 XL 空格之后选项空格 H 为水平构造线 V 为垂直构造线 A 为角度 B 二等分 O 偏移(T 距离) U 退回一步射线 RAY 用于绘图辅助多段线 PL 整体元素不可分离,与直线是不同的 A 绘制圆弧 H 半宽 U 撤销一步 L 长度 W 宽度 起点宽度 末端宽度 PL W 0 0正多边形 POL 边数中心点 基于接或外切矩形 REC 倒角 C 之后输入 XY 圆角 F 宽度 W圆弧 A 三点:起点终点任意点 圆心 C:圆心 起点 终点园 C 两点 2P:直径两端 三点 3P T 切点切点半径 放大缩小的时候可能不光滑可 RE 回车圆滑修订云线 REVC 弧长 A 最小弧度 10 最大弧长 30 对象 O椭圆 EL 长轴短轴 中心 C 弧 A点 PO 格式-点样式 相对屏幕大小 绝对单位大小多段线 A 绘制圆弧 角度 a 圆心 ce 半径 r 第二点 S部块 B 对象 基点 即使删除也会保留块属性外部块 W 是一个独立存在的图形文件图块插入 I区域填充 H 区域填充 渐变色填充面域 reg移动 M选择性粘贴 pawenku.baidu./course/view/b24b4128915f804d2b16c18c8.[图形里的圆不圆了咋办呀]常常做图的人都会有这样的体会,所画的圆都不圆了,一个命令搞定它。命令:RE~即可 12.[假如在标题栏显示路径不全怎么办]op 选项---------打开和保存----------在标题栏中显示完整路径(勾选 )即可 15.[如何减少文件大小] 在图形完稿后,执行清理(PURGE)命令,清理掉多余的数据。一般彻底...
