cad二维练习图大全

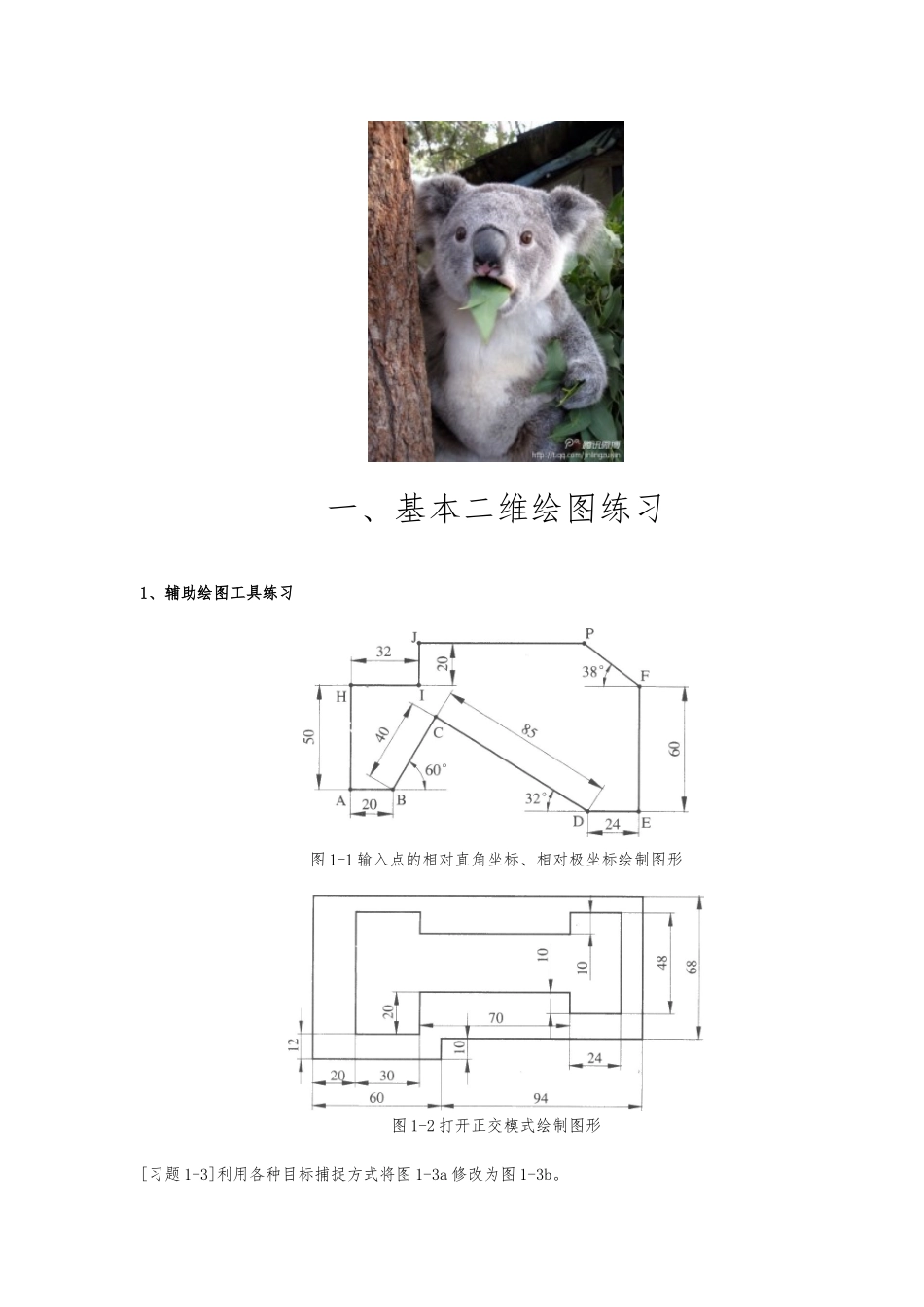

cad二维练习图大全_第1页
1/22

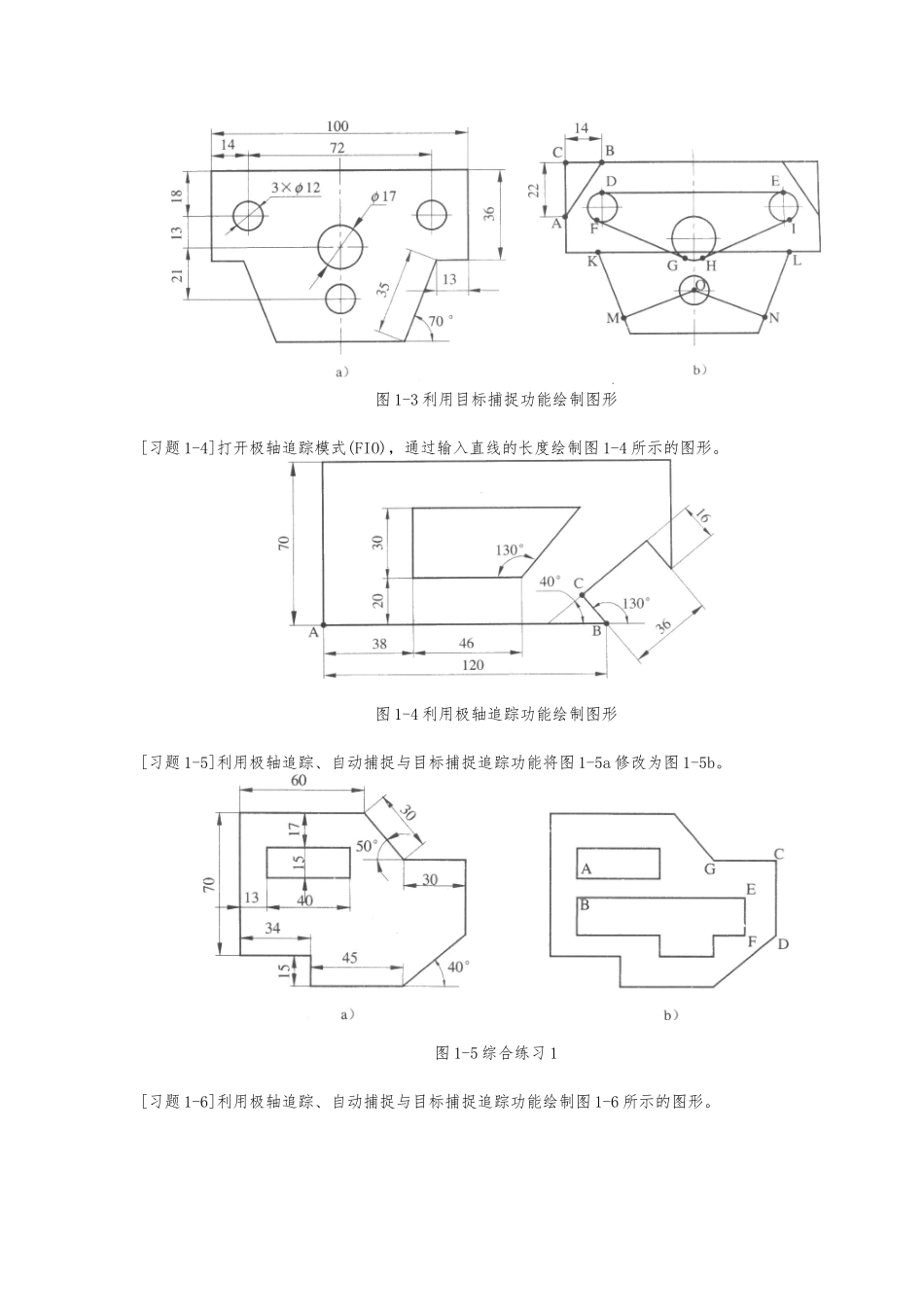

cad二维练习图大全_第2页
2/22

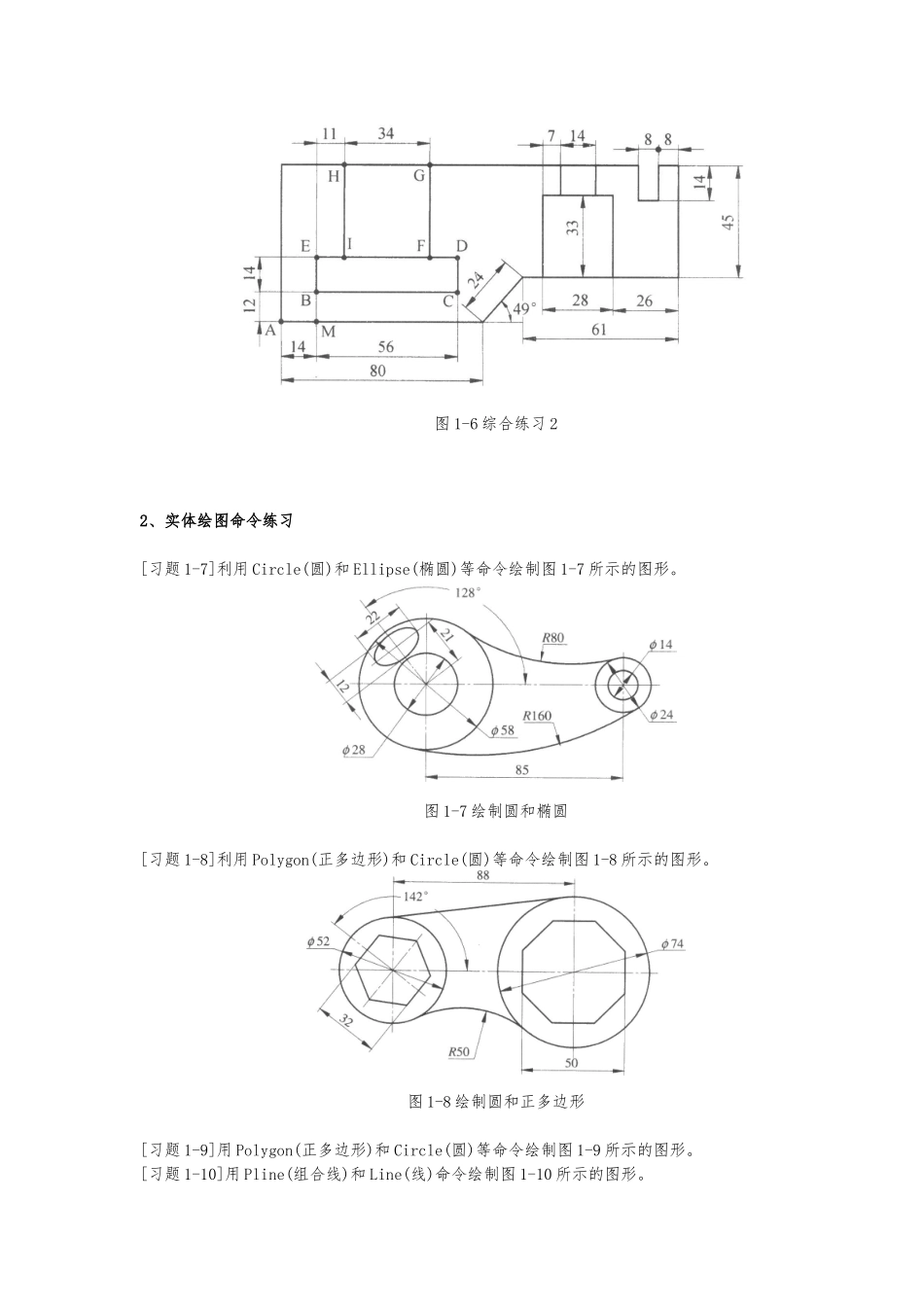

cad二维练习图大全_第3页
3/22
一、基本二维绘图练习1、辅助绘图工具练习图 1-1 输入点的相对直角坐标、相对极坐标绘制图形图 1-2 打开正交模式绘制图形[习题 1-3]利用各种目标捕捉方式将图 1-3a 修改为图 1-3b。图 1-3 利用目标捕捉功能绘制图形[习题 1-4]打开极轴追踪模式(FIO),通过输入直线的长度绘制图 1-4 所示的图形。图 1-4 利用极轴追踪功能绘制图形[习题 1-5]利用极轴追踪、自动捕捉与目标捕捉追踪功能将图 1-5a 修改为图 1-5b。图 1-5 综合练习 1[习题 1-6]利用极轴追踪、自动捕捉与目标捕捉追踪功能绘制图 1-6 所示的图形。图 1-6 综合练习 22、实体绘图命令练习[习题 1-7]利用 Circle(圆)和 Ellipse(椭圆)等命令绘制图 1-7 所示的图形。图 1-7 绘制圆和椭圆[习题 1-8]利用 Polygon(正多边形)和 Circle(圆)等命令绘制图 1-8 所示的图形。图 1-8 绘制圆和正多边形[习题 1-9]用 Polygon(正多边形)和 Circle(圆)等命令绘制图 1-9 所示的图形。[习题 1-10]用 Pline(组合线)和 Line(线)命令绘制图 1-10 所示的图形。图 1-9 绘制圆和正多边形 图 1-10 绘制组合线3、编辑命令练习[习题 1-11]用 Offset(等距线)、Trim(修剪)和 Line 命令绘制图 1-11 所示的图形。图 1-11 用 Offset 和 Trim 等命令绘制图形 图 1-12 绘制等距线[习题 1-13]用 Offset(等距线)和 Extend(延伸)命令将图 1-13a 修改为图 1-13b。图 1-13 用 Offset 和 Extend 命令绘制图形[习题 1-14]用 Array(阵列)等命令绘制图 1-14 所示的图形。图 1-14 用 Array 命令创建环形阵列[习题 1-15]用 Array(阵列)和 Rotate(旋转)等命令绘制图 1-15 所示的图形。图 1-15 用 Array 和 Rotate 命令绘制图形[习题 1-16]用 Fillet(倒圆角)和 Chamfer(倒角)命令将图 1-16a 修改为图 1-16b。图 1-16 用 Fillet 和 Chamfer 命令绘制图形[习题 1-17]用 Move(移动)等命令绘制图 1-17 所示的图形。图 1-17 用 Move 等命令绘制图形[习题 1-18]用 Fillet(圃角)、Chamfer(倒角)、Mirror(镜像)等命令绘制图 1-18 所示的图形。图 1-18 用 Fillet、Chamfer、Mirror 等命令绘制图形[习题 1-19]用 Copy(复制)和 Mirror(镜像)等命令绘制图 1-19 所示的图形。图 1-19 用 Copy 和 Mirror 等命令绘制图形[习题 1-20]用 Mirror(镜像)和 Rotate(旋转)等命令绘制图 1-20 所示的图形。图 ...
