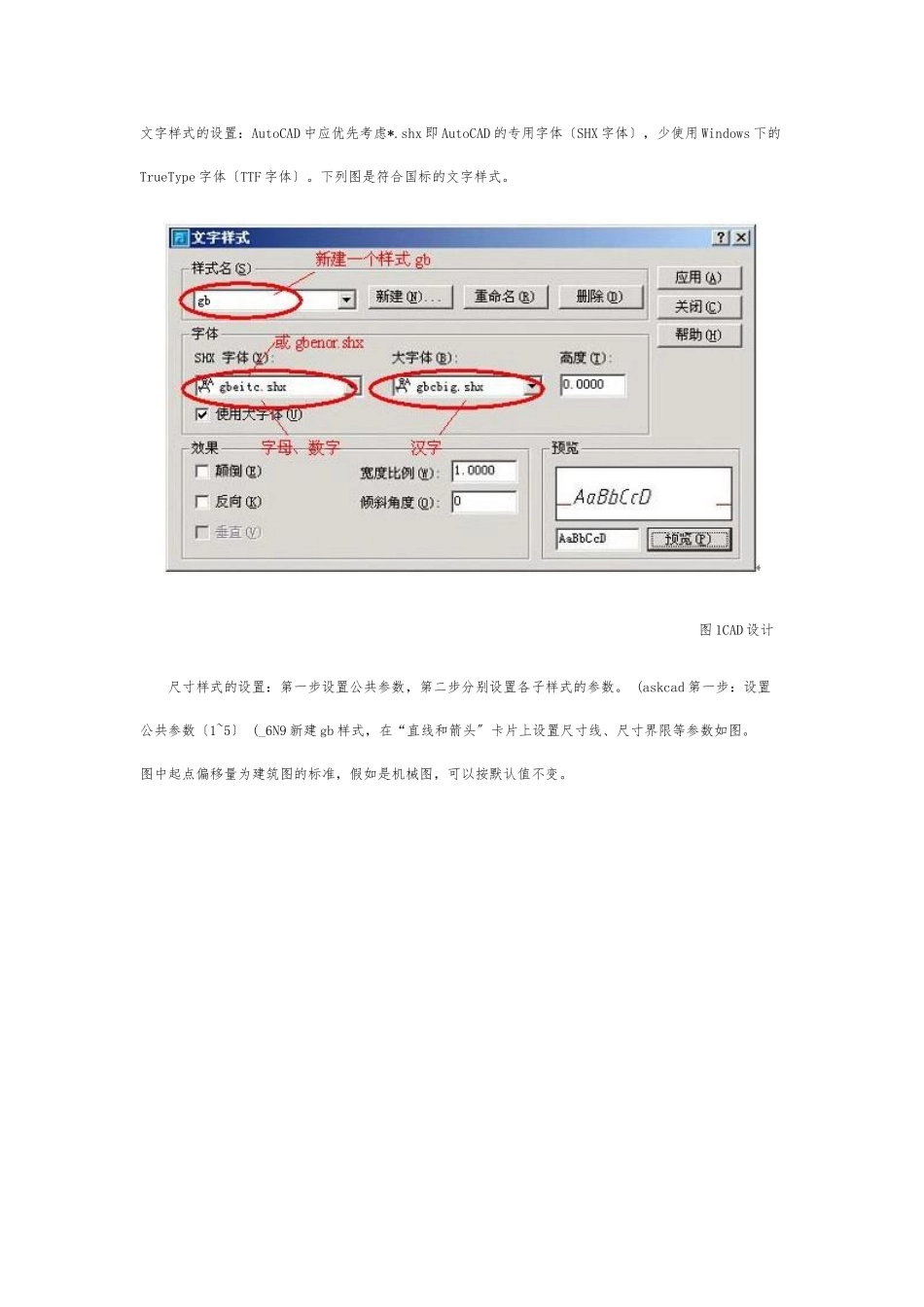

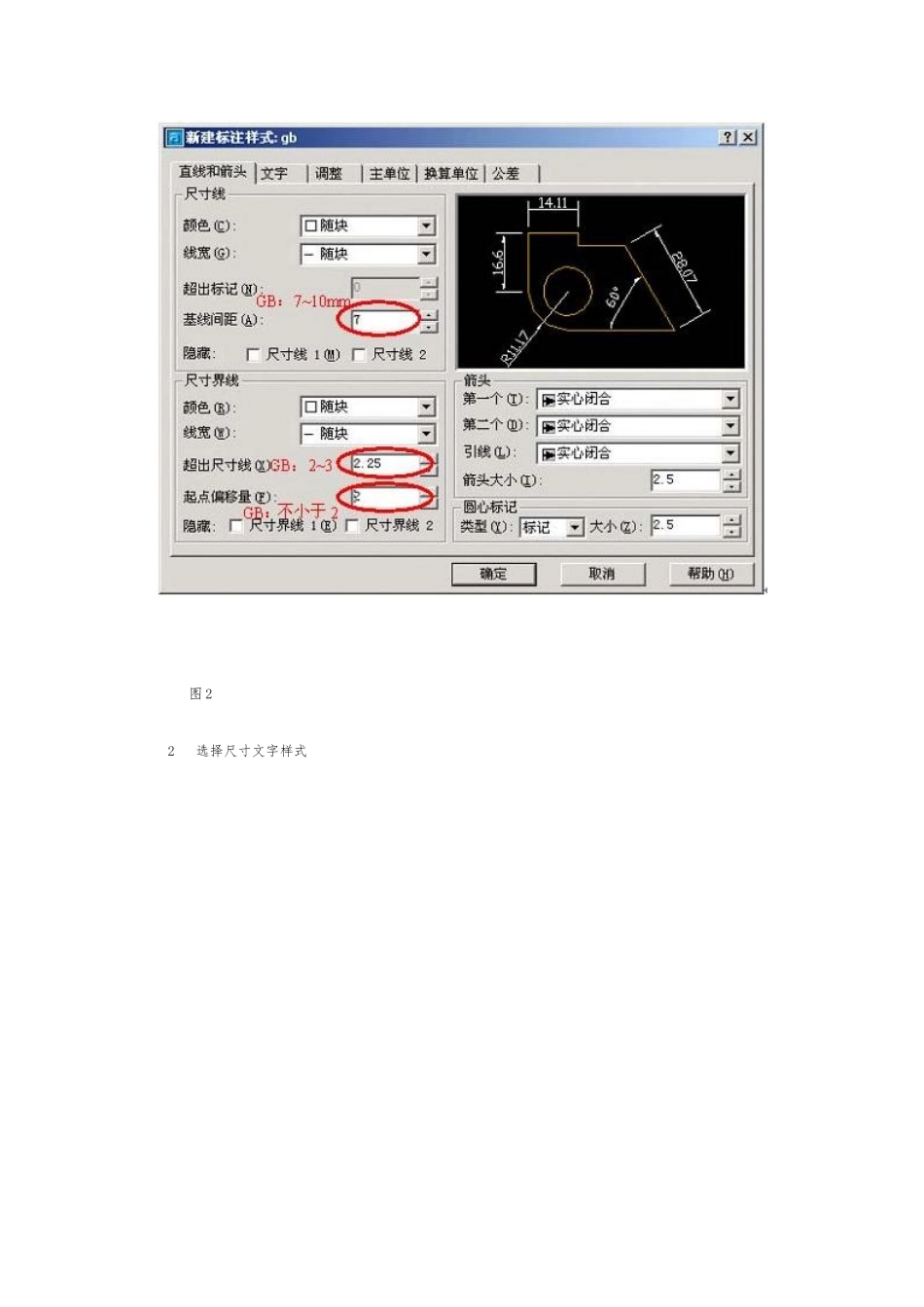

文字样式的设置：AutoCAD 中应优先考虑*.shx 即 AutoCAD 的专用字体〔SHX 字体〕，少使用 Windows 下的TrueType 字体〔TTF 字体〕。下列图是符合国标的文字样式。 图 1CAD 设计 尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。 (askcad 第一步：设置公共参数〔1~5〕 (_6N9 新建 gb 样式，在“直线和箭头〞卡片上设置尺寸线、尺寸界限等参数如图。 图中起点偏移量为建筑图的标准，假如是机械图，可以按默认值不变。 图 2 2 选择尺寸文字样式 图 3 考虑标注比例因子 比例因子 DIMSCALE 取比例的倒数，如出图比例为 1：50，DIMSCALE=50；如出图比例为 1：100，DIMSCALE=100……，这是在模型空间出图的情况。假如利用布局，那么选择“按布局〔图纸空间〕缩放标注〞，不必指定 DIMSCALE 的值。 图 4 单位可以是缺省值 公共参数设置完毕，点击“确定〞，返回上一级对话框，看到新建的 gb 样式。 第二步：分别设置各子样式〔6~14〕：线性标注、直径标注、半径标注、角度标注 6，设置线性尺性标子样式 紧接 5 继续“新建〞，在“用于〞下选择“线性标注〞。 图 7(askcad.),为工程师增加动力 7，点击“继续〞，为线性标注设置参数。 对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。此处的值为斜线的水平投影长度，国标要求斜线长 2~3mm。 其他所有参数均按公共参数设置，假如为机械图，箭头与其大小也不必改。 图 8为工程师增加动力 8，点击确定，看到 gb 样式下的线性标注子样式。 9，设置直径标注子样式。 紧接 8 继续“新建〞，在“用于〞下选择“直径标注〞，点击“继续〞，为直径标注设置参数。先将文字对齐方式选为“ISO 标准〞，这样可以使直径尺寸成水平标注〔这只是一种习惯〕。 图 10 10，对直径标注的文字与箭头位置作调整。 11，点击“确定〞完成 gb 样式下的直径标注子样式。 图 1212，半径标注子样式与直径标注的设置完全一样。 注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。半径标注子样式与直径标注的设置完全一样。 图 13, 设置角度标注子样式。为工程师增加动力角度标注国标要求文字水平注写。 图 14 为工程师增加动力符合国标的尺寸标主样式设置完毕，将 gb 样式置为当前样式即大功告成。 是不是有些麻烦，没关系，将设置好的样式保存与自己的样图中。CAD
