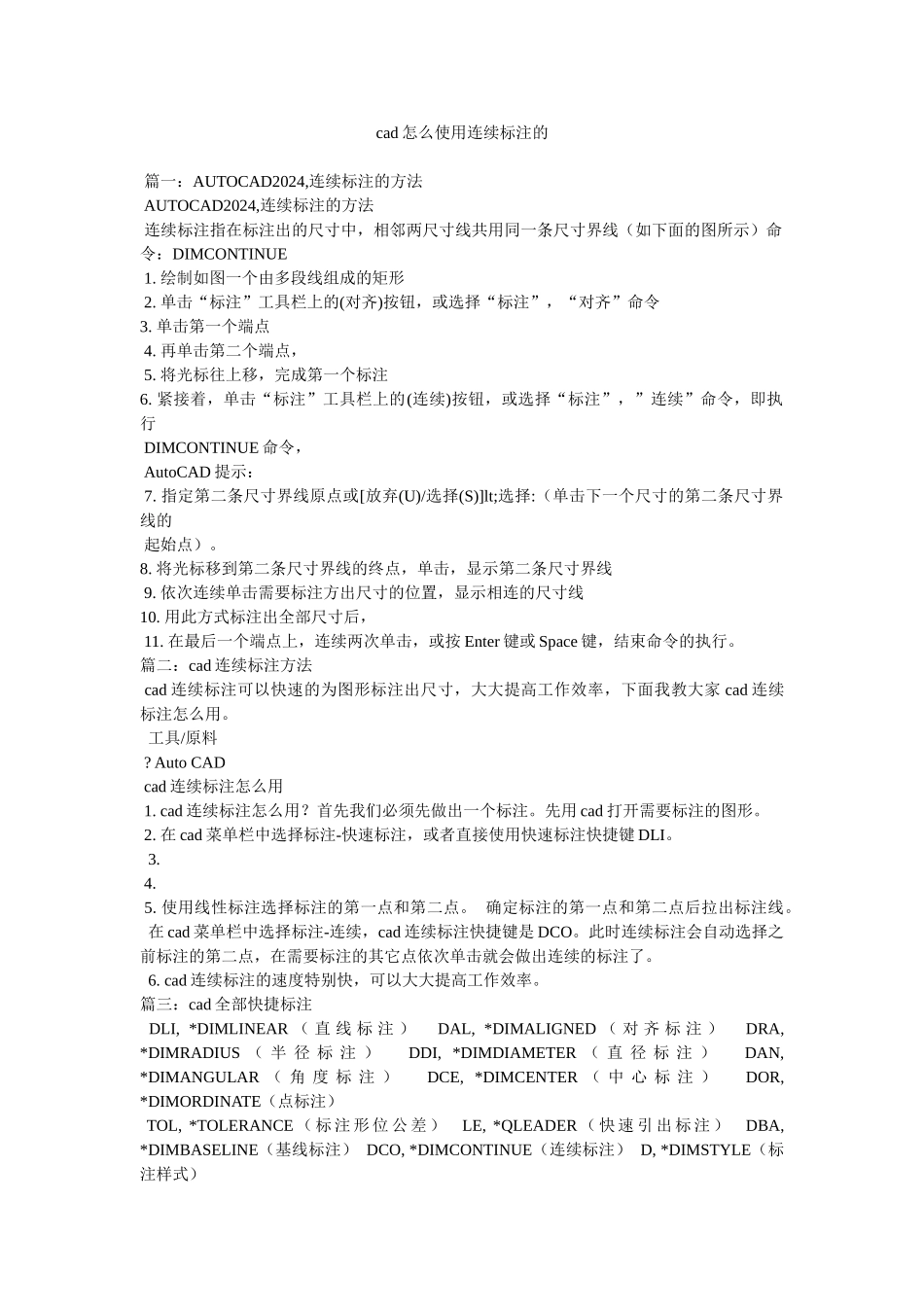

cad 怎么使用连续标注的 篇一:AUTOCAD2024,连续标注的方法 AUTOCAD2024,连续标注的方法 连续标注指在标注出的尺寸中,相邻两尺寸线共用同一条尺寸界线(如下面的图所示)命令:DIMCONTINUE 1. 绘制如图一个由多段线组成的矩形 2. 单击“标注”工具栏上的(对齐)按钮,或选择“标注”,“对齐”命令3. 单击第一个端点 4. 再单击第二个端点, 5. 将光标往上移,完成第一个标注6. 紧接着,单击“标注”工具栏上的(连续)按钮,或选择“标注”,”连续”命令,即执行 DIMCONTINUE 命令, AutoCAD 提示: 7. 指定第二条尺寸界线原点或[放弃(U)/选择(S)]lt;选择:(单击下一个尺寸的第二条尺寸界线的 起始点)。8. 将光标移到第二条尺寸界线的终点,单击,显示第二条尺寸界线 9. 依次连续单击需要标注方出尺寸的位置,显示相连的尺寸线10. 用此方式标注出全部尺寸后, 11. 在最后一个端点上,连续两次单击,或按 Enter 键或 Space 键,结束命令的执行。篇二:cad 连续标注方法 cad 连续标注可以快速的为图形标注出尺寸,大大提高工作效率,下面我教大家 cad 连续标注怎么用。 工具/原料 ? Auto CAD cad 连续标注怎么用 1. cad 连续标注怎么用?首先我们必须先做出一个标注。先用 cad 打开需要标注的图形。 2. 在 cad 菜单栏中选择标注-快速标注,或者直接使用快速标注快捷键 DLI。 3. 4. 5. 使用线性标注选择标注的第一点和第二点。 确定标注的第一点和第二点后拉出标注线。 在 cad 菜单栏中选择标注-连续,cad 连续标注快捷键是 DCO。此时连续标注会自动选择之前标注的第二点,在需要标注的其它点依次单击就会做出连续的标注了。 6. cad 连续标注的速度特别快,可以大大提高工作效率。篇三:cad 全部快捷标注 DLI, *DIMLINEAR ( 直 线 标 注 ) DAL, *DIMALIGNED ( 对 齐 标 注 ) DRA, *DIMRADIUS ( 半 径 标 注 ) DDI, *DIMDIAMETER ( 直 径 标 注 ) DAN, *DIMANGULAR ( 角 度 标 注 ) DCE, *DIMCENTER ( 中 心 标 注 ) DOR, *DIMORDINATE(点标注) TOL, *TOLERANCE ( 标 注 形 位 公 差 ) LE, *QLEADER ( 快 速 引 出 标 注 ) DBA, *DIMBASELINE(基线标注) DCO, *DIMCONTINUE(连续标注) D, *DIMSTYLE(标注样式) DED, *DIMEDIT(编辑标注) DOV, *DIMOVERRIDE(替换标注系统...
