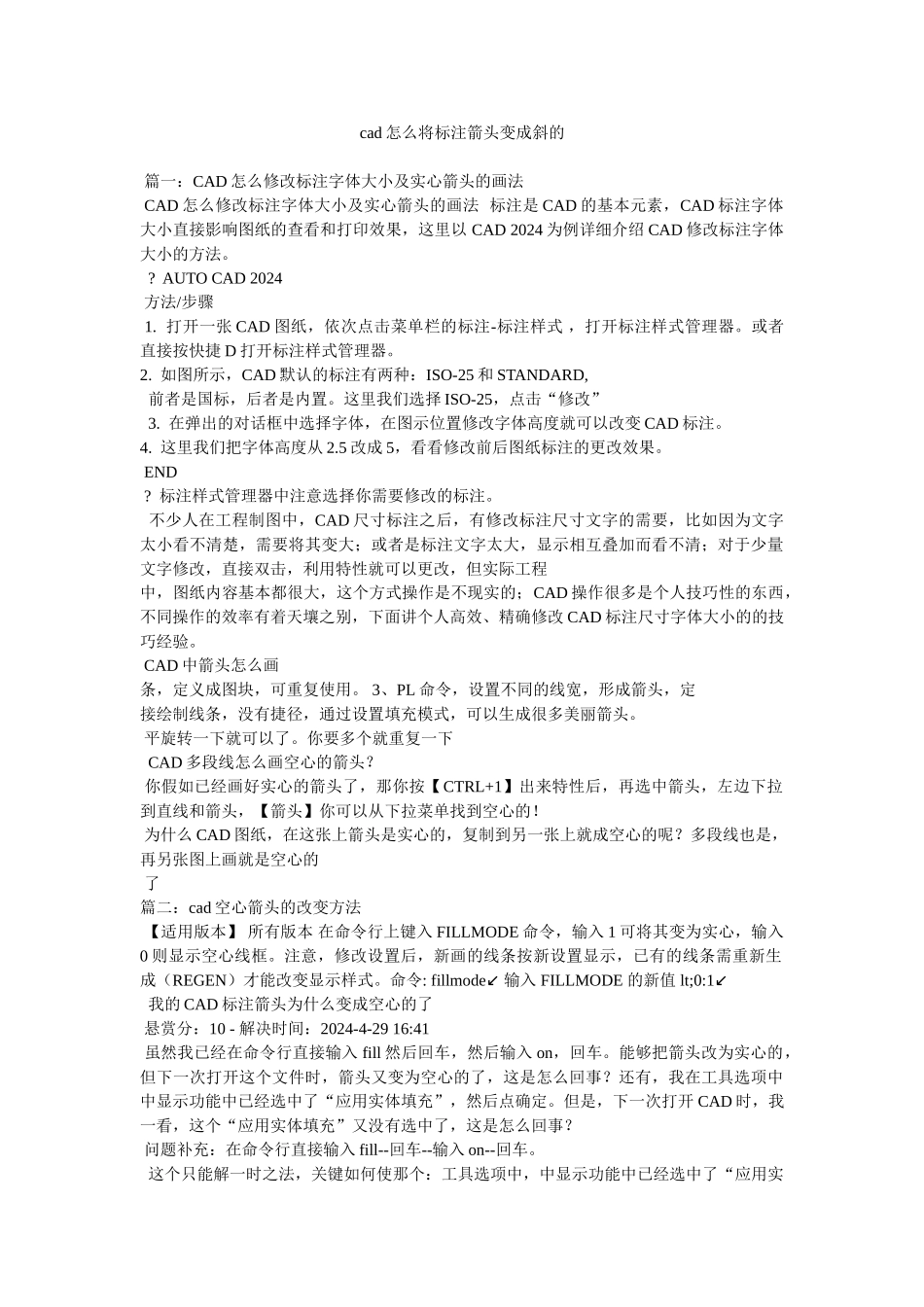

cad怎么将标注箭头变成斜的参考_第1页
1/3

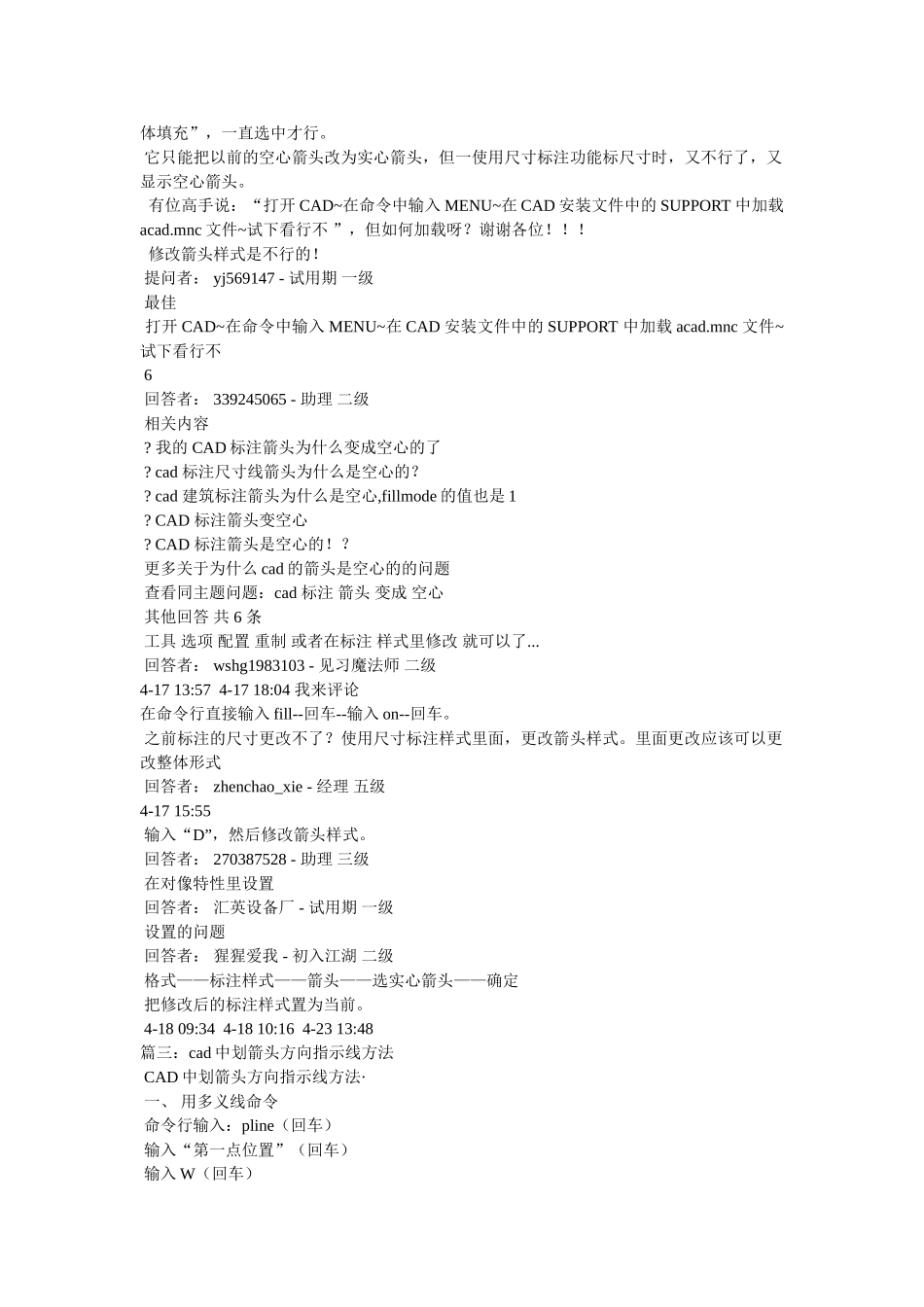

cad怎么将标注箭头变成斜的参考_第2页
2/3

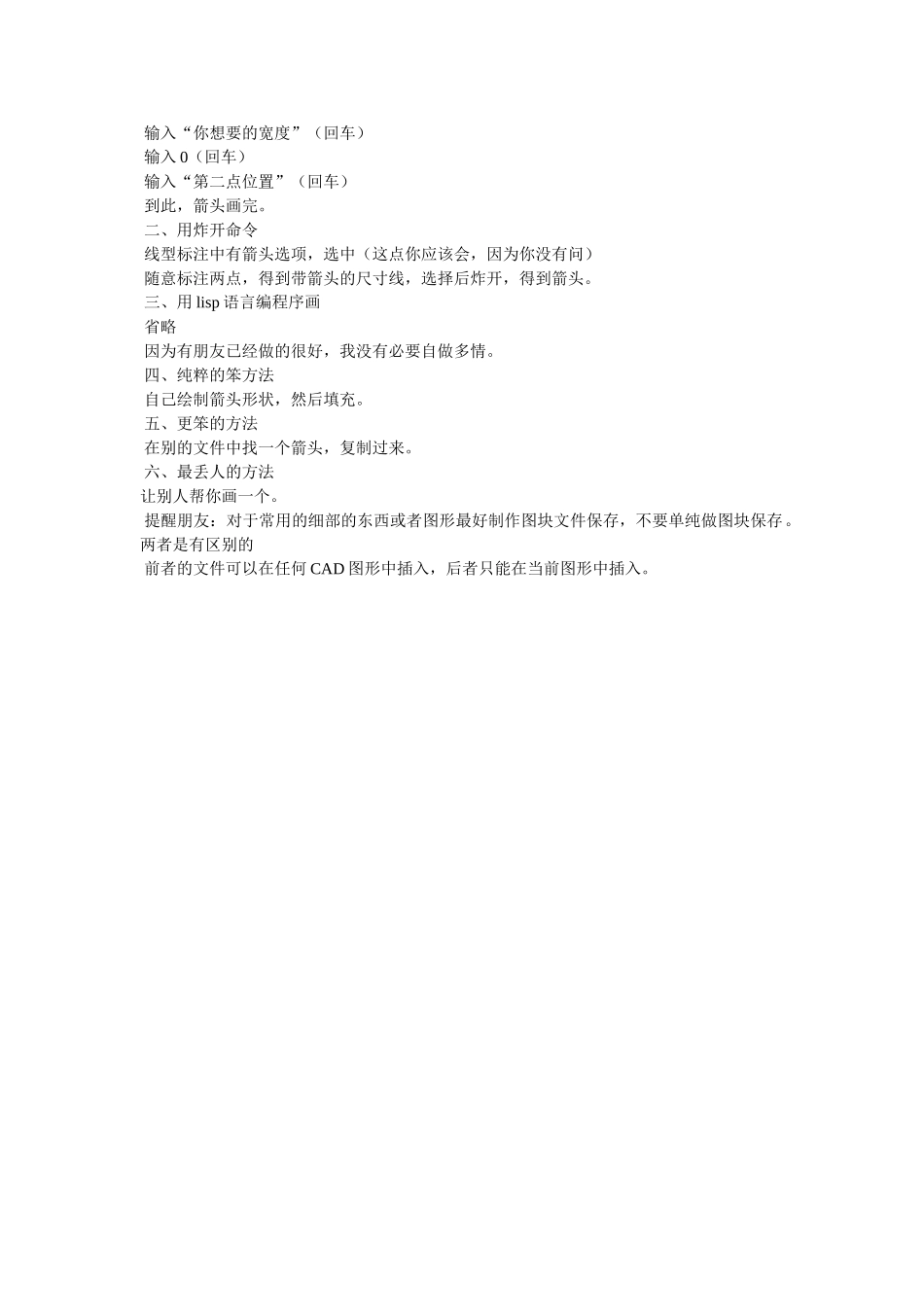

cad怎么将标注箭头变成斜的参考_第3页
3/3
cad 怎么将标注箭头变成斜的 篇一:CAD 怎么修改标注字体大小及实心箭头的画法 CAD 怎么修改标注字体大小及实心箭头的画法 标注是 CAD 的基本元素,CAD 标注字体大小直接影响图纸的查看和打印效果,这里以 CAD 2024 为例详细介绍 CAD 修改标注字体大小的方法。 ? AUTO CAD 2024 方法/步骤 1. 打开一张 CAD 图纸,依次点击菜单栏的标注-标注样式 ,打开标注样式管理器。或者直接按快捷 D 打开标注样式管理器。2. 如图所示,CAD 默认的标注有两种:ISO-25 和 STANDARD, 前者是国标,后者是内置。这里我们选择 ISO-25,点击“修改” 3. 在弹出的对话框中选择字体,在图示位置修改字体高度就可以改变 CAD 标注。4. 这里我们把字体高度从 2.5 改成 5,看看修改前后图纸标注的更改效果。 END ? 标注样式管理器中注意选择你需要修改的标注。 不少人在工程制图中,CAD 尺寸标注之后,有修改标注尺寸文字的需要,比如因为文字太小看不清楚,需要将其变大;或者是标注文字太大,显示相互叠加而看不清;对于少量文字修改,直接双击,利用特性就可以更改,但实际工程中,图纸内容基本都很大,这个方式操作是不现实的;CAD 操作很多是个人技巧性的东西,不同操作的效率有着天壤之别,下面讲个人高效、精确修改 CAD 标注尺寸字体大小的的技巧经验。 CAD 中箭头怎么画条,定义成图块,可重复使用。 3、PL 命令,设置不同的线宽,形成箭头,定接绘制线条,没有捷径,通过设置填充模式,可以生成很多美丽箭头。 平旋转一下就可以了。你要多个就重复一下 CAD 多段线怎么画空心的箭头? 你假如已经画好实心的箭头了,那你按【CTRL+1】出来特性后,再选中箭头,左边下拉到直线和箭头,【箭头】你可以从下拉菜单找到空心的! 为什么 CAD 图纸,在这张上箭头是实心的,复制到另一张上就成空心的呢?多段线也是,再另张图上画就是空心的 了篇二:cad 空心箭头的改变方法 【适用版本】 所有版本 在命令行上键入 FILLMODE 命令,输入 1 可将其变为实心,输入0 则显示空心线框。注意,修改设置后,新画的线条按新设置显示,已有的线条需重新生成(REGEN)才能改变显示样式。命令: fillmode↙ 输入 FILLMODE 的新值 lt;0:1↙ 我的 CAD 标注箭头为什么变成空心的了 悬赏分:10 - 解决时间:2024-4-29 16:41 虽然我已经在命令行直接输入 fill 然后回车,然后输入 on,回车。能够把箭头改...
