cad标注文字怎么编辑修改

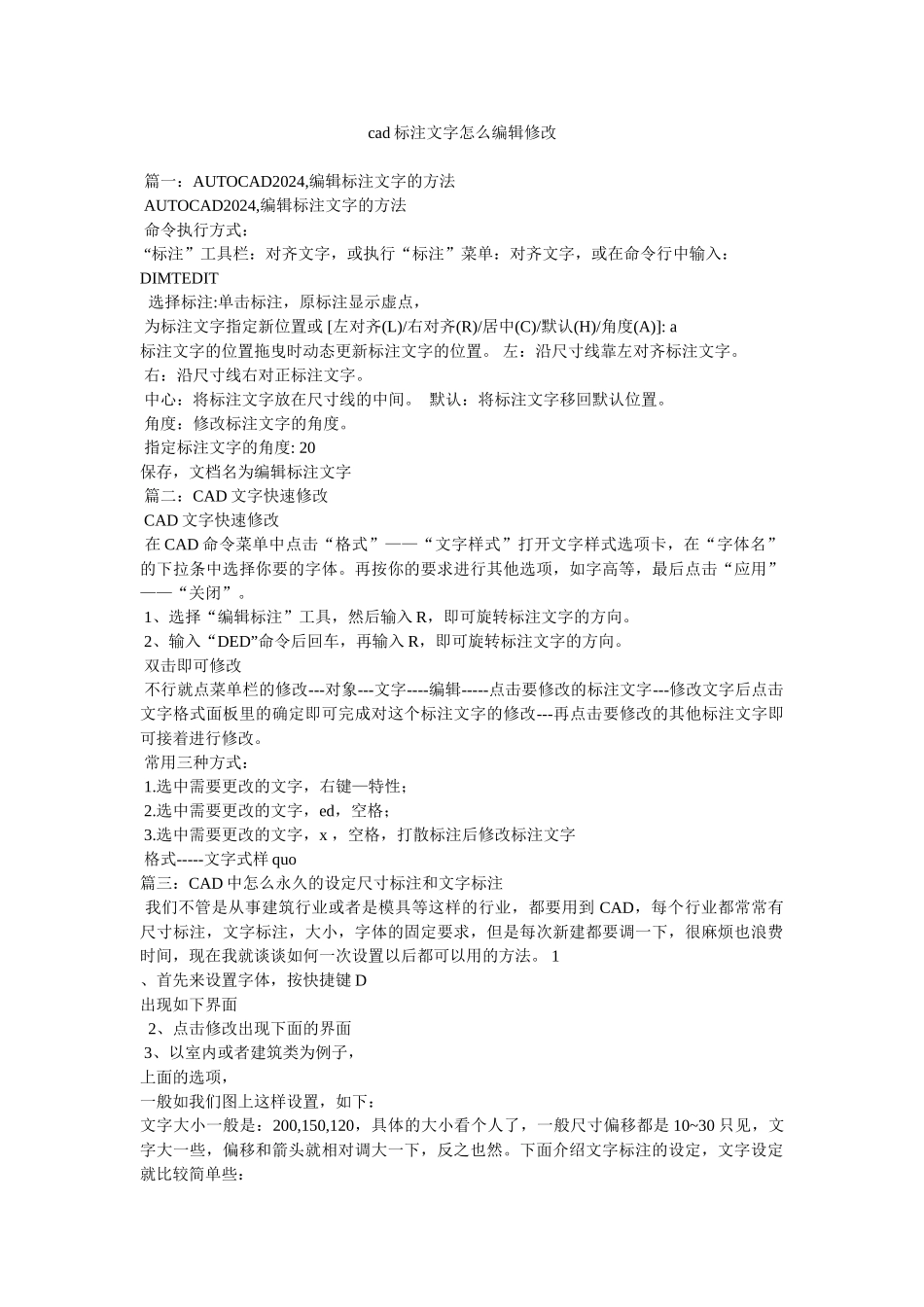

cad标注文字怎么编辑修改_第1页
1/2

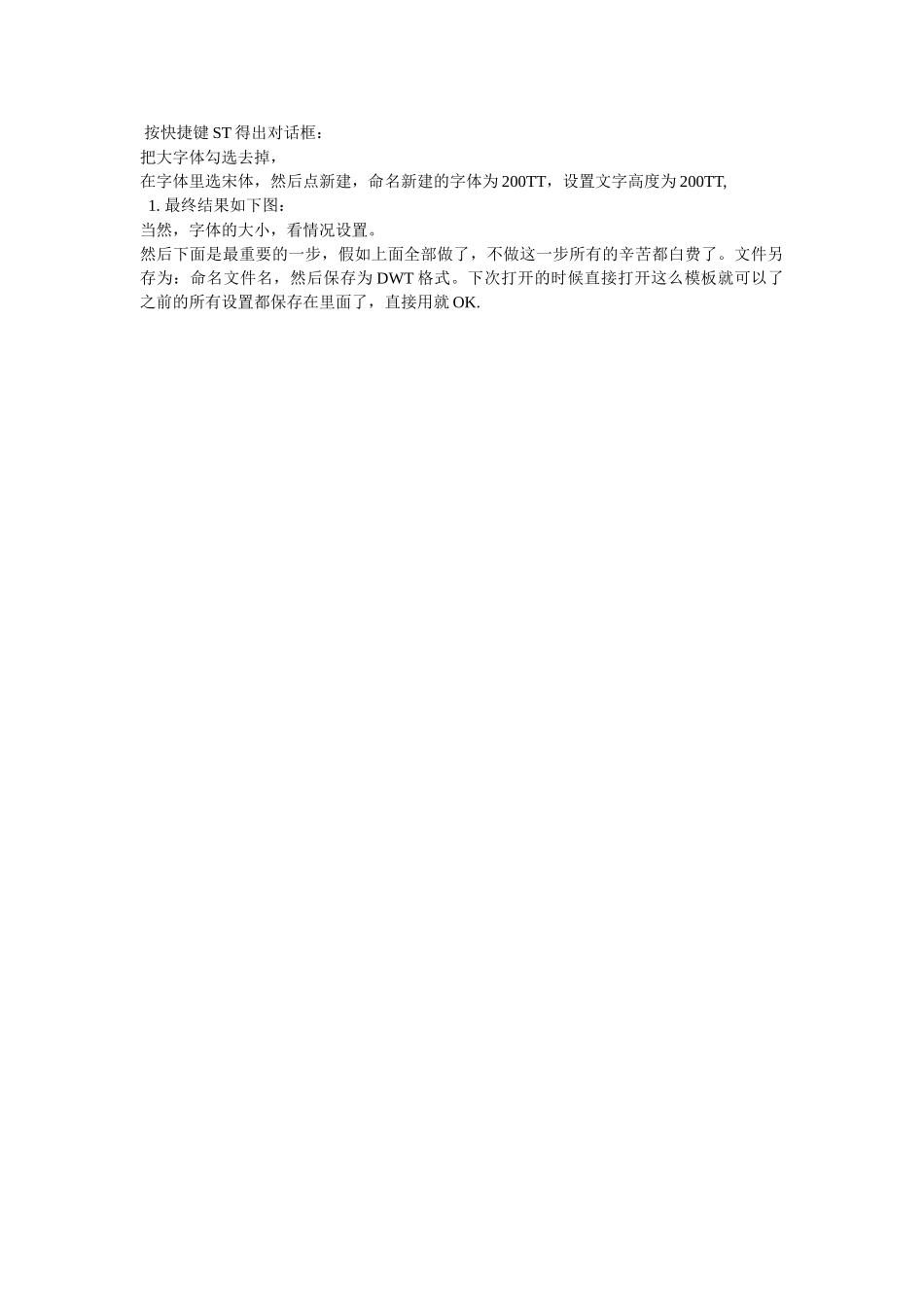

cad标注文字怎么编辑修改_第2页
2/2
cad 标注文字怎么编辑修改 篇一:AUTOCAD2024,编辑标注文字的方法 AUTOCAD2024,编辑标注文字的方法 命令执行方式: “标注”工具栏:对齐文字,或执行“标注”菜单:对齐文字,或在命令行中输入:DIMTEDIT 选择标注:单击标注,原标注显示虚点, 为标注文字指定新位置或 [左对齐(L)/右对齐(R)/居中(C)/默认(H)/角度(A)]: a标注文字的位置拖曳时动态更新标注文字的位置。 左:沿尺寸线靠左对齐标注文字。 右:沿尺寸线右对正标注文字。 中心:将标注文字放在尺寸线的中间。 默认:将标注文字移回默认位置。 角度:修改标注文字的角度。 指定标注文字的角度: 20保存,文档名为编辑标注文字 篇二:CAD 文字快速修改 CAD 文字快速修改 在 CAD 命令菜单中点击“格式”——“文字样式”打开文字样式选项卡,在“字体名”的下拉条中选择你要的字体。再按你的要求进行其他选项,如字高等,最后点击“应用”——“关闭”。 1、选择“编辑标注”工具,然后输入 R,即可旋转标注文字的方向。 2、输入“DED”命令后回车,再输入 R,即可旋转标注文字的方向。 双击即可修改 不行就点菜单栏的修改---对象---文字----编辑-----点击要修改的标注文字---修改文字后点击文字格式面板里的确定即可完成对这个标注文字的修改---再点击要修改的其他标注文字即可接着进行修改。 常用三种方式: 1.选中需要更改的文字,右键—特性; 2.选中需要更改的文字,ed,空格; 3.选中需要更改的文字,x ,空格,打散标注后修改标注文字 格式-----文字式样 quo篇三:CAD 中怎么永久的设定尺寸标注和文字标注 我们不管是从事建筑行业或者是模具等这样的行业,都要用到 CAD,每个行业都常常有尺寸标注,文字标注,大小,字体的固定要求,但是每次新建都要调一下,很麻烦也浪费时间,现在我就谈谈如何一次设置以后都可以用的方法。 1、首先来设置字体,按快捷键 D出现如下界面 2、点击修改出现下面的界面 3、以室内或者建筑类为例子,上面的选项,一般如我们图上这样设置,如下:文字大小一般是:200,150,120,具体的大小看个人了,一般尺寸偏移都是 10~30 只见,文字大一些,偏移和箭头就相对调大一下,反之也然。下面介绍文字标注的设定,文字设定就比较简单些: 按快捷键 ST 得出对话框:把大字体勾选去掉,在字体里选宋体,然后点新建,命名新建的字体为 200TT,设置文字高度为 200TT, 1. 最终结果如下图:当然,字体的大小,看...
