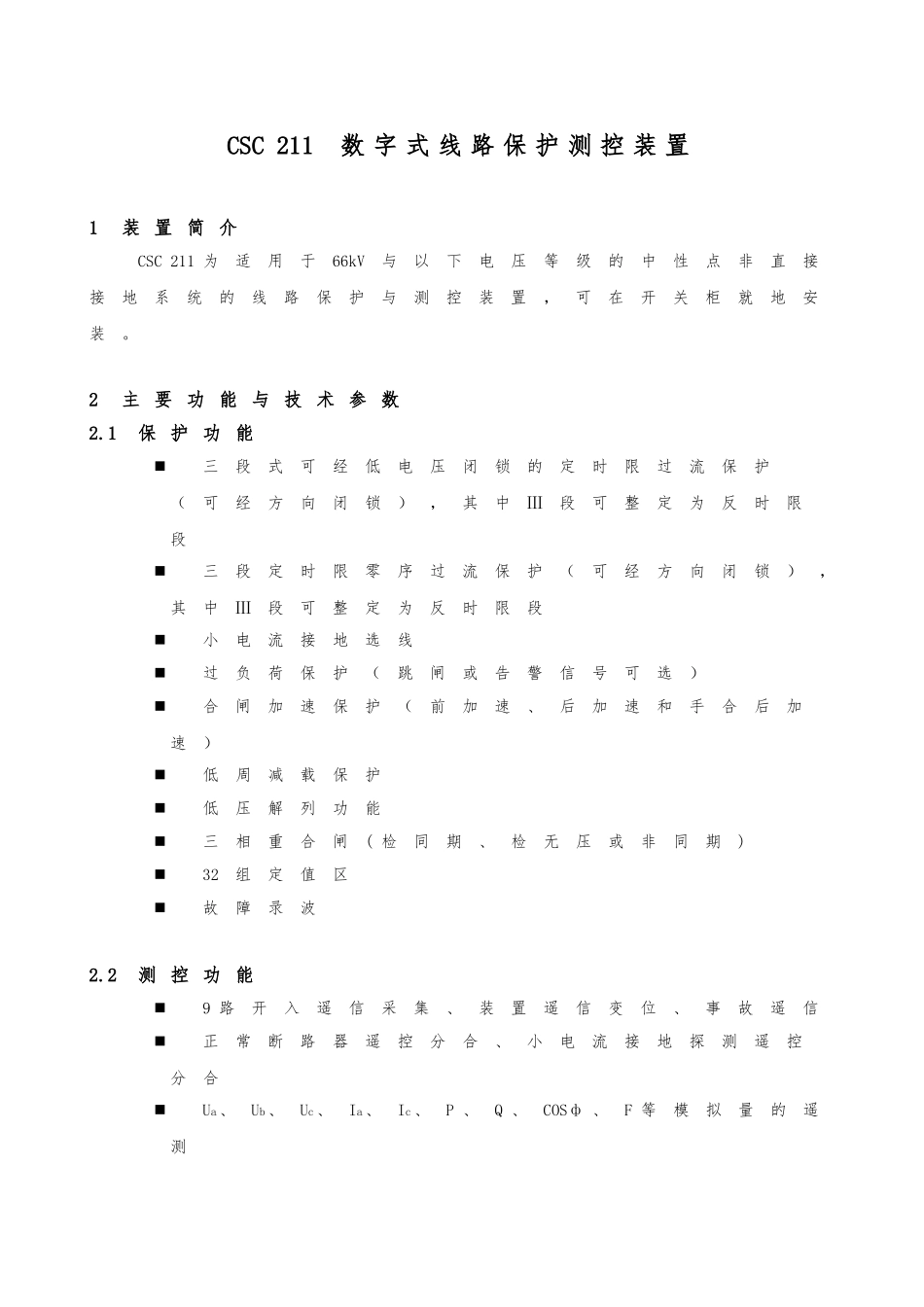

CSC-211数字式线路保护装置_第2页
2/24

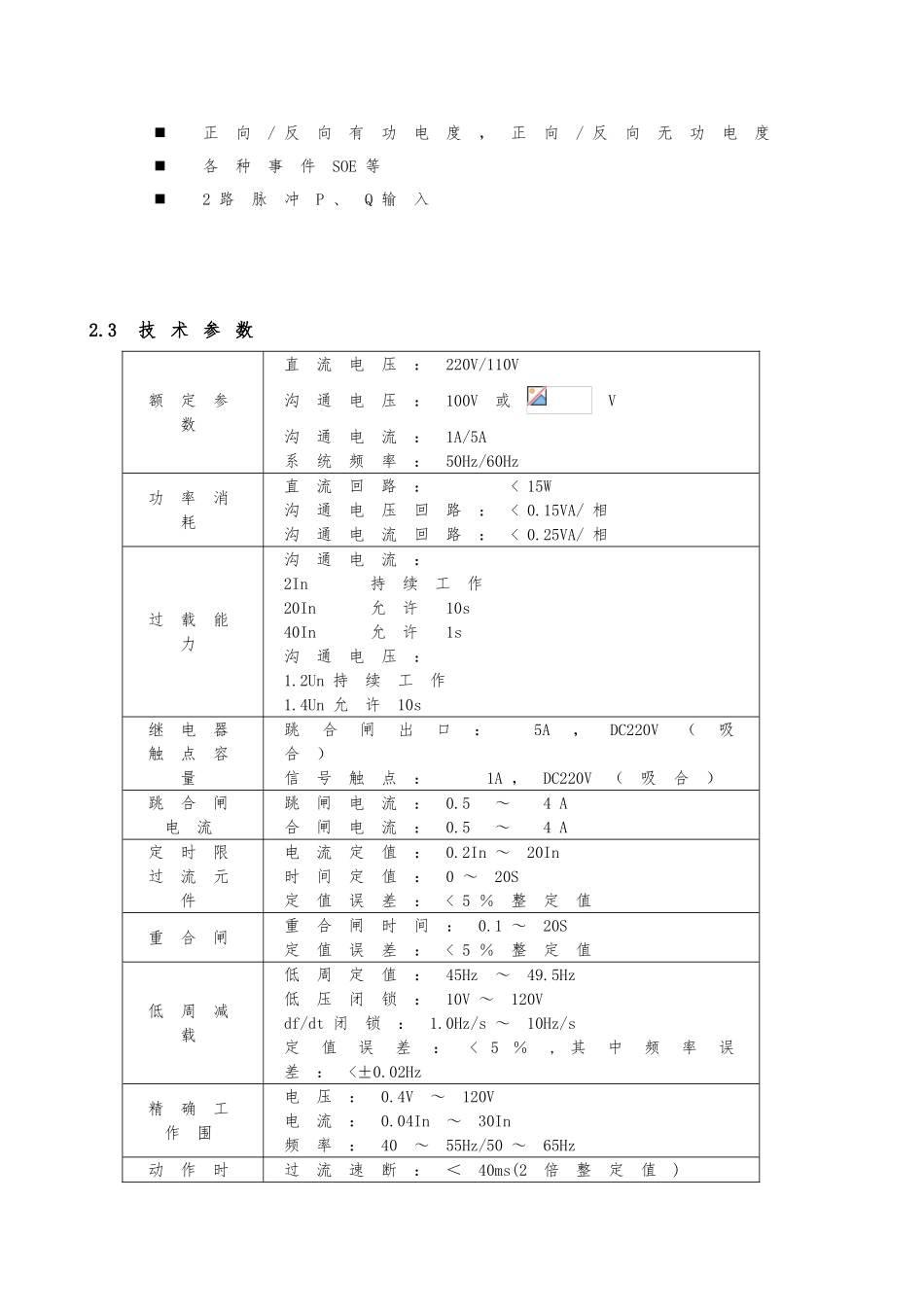

CSC-211数字式线路保护装置_第3页
3/24
CSC 211 数 字 式 线 路 保 护 测 控 装 置1 装 置 简 介CSC 211 为适用于66kV与以下电压等级的中性点非直接接地系统的线路保护与测控装置,可在开关柜就地安装。2 主 要 功 能 与 技 术 参 数2.1 保 护 功 能三段式可经低电压闭锁的定时限过流保护(可经方向闭锁),其中Ⅲ段可整定为反时限段三段定时限零序过流保护(可经方向闭锁),其中Ⅲ段可整定为反时限段小电流接地选线过负荷保护(跳闸或告警信号可选)合闸加速保护(前加速、后加速和手合后加速)低周减载保护低压解列功能三相重合闸( 检同期、检无压或非同期)32组定值区故障录波2.2 测 控 功 能9 路开入遥信采集、装置遥信变位、事故遥信正常断路器遥控分合、小电流接地探测遥控分合Ua、Ub、Uc、Ia、Ic、P 、Q 、COSф 、F 等模拟量的遥测正向/ 反向有功电度,正向/ 反向无功电度各种事件SOE 等2 路脉冲P 、Q 输入2.3 技 术 参 数额定参数直流电压:220V/110V沟通电压:100V或V沟通电流:1A/5A系统频率:50Hz/60Hz功率消耗直流回路: < 15W沟通电压回路:< 0.15VA/ 相沟通电流回路:< 0.25VA/ 相过载能力沟通电流:2In持续工作20In允许10s40In允许1s沟通电压:1.2Un 持续工作1.4Un 允许10s继电器触点容量跳合闸出口: 5A,DC220V(吸合)信号触点: 1A ,DC220V(吸合)跳合闸电流跳闸电流:0.5 ~ 4 A合闸电流:0.5 ~ 4 A定时限过流元件电流定值:0.2In ~20In时间定值:0 ~20S定值误差:< 5 %整定值重合闸重合闸时间:0.1 ~20S定值误差:< 5 %整定值低周减载低周定值:45Hz~49.5Hz低压闭锁:10V ~120Vdf/dt 闭锁:1.0Hz/s ~10Hz/s定值误差:< 5 %, 其中频率误差:<±0.02Hz精确工作围电压:0.4V~120V电流:0.04In~30In频率:40~55Hz/50 ~65Hz动作时过流速断:<40ms(2倍整定值)间零序速断:<40ms(2倍整定值)监视报告性能事件记录分辨率:≤1msGPS 对时精度:≤ 1ms测量表计精度电流、电压: 0.2 级功率、电度: 0.5 级通讯端口规RS485 端口:最高速率19200bps,屏蔽双绞线接口以太网:10BASE-T端口:UTP5通讯介质,RJ45接口10BASE-F端口:多模光纤通讯介质,820nm ,ST接口绝缘性能绝缘电阻 >100MΩ (500V兆欧表)介质强度 GB/T14598.3-1993冲击电压 GB/T14598.3-1993电磁兼容性能辐射电磁场干扰:GB/T14598.9-1995 Ⅲ级快速瞬变干...
