C字夹螺孔的加工工艺毕业论文

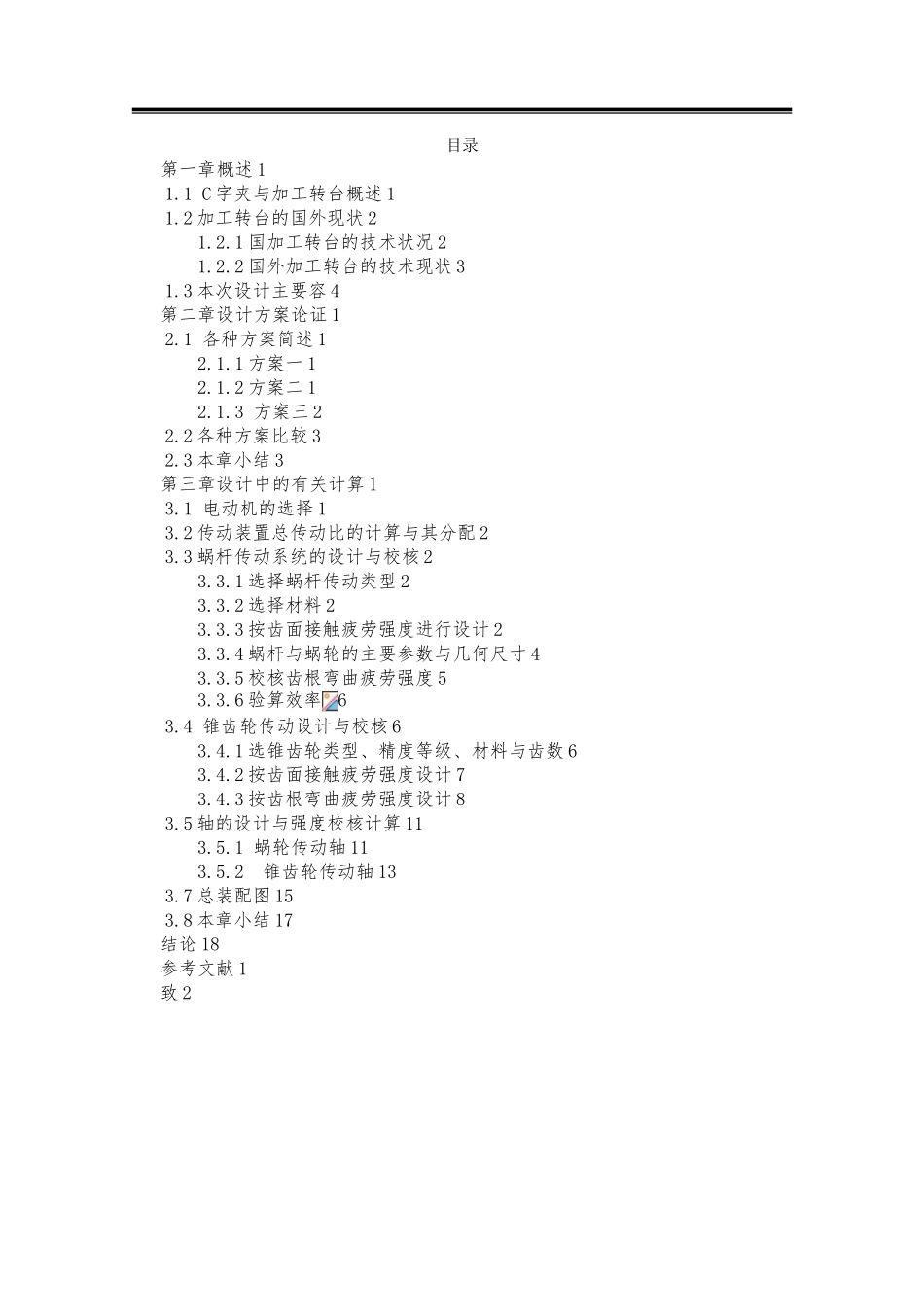

C字夹螺孔的加工工艺毕业论文_第1页
1/32

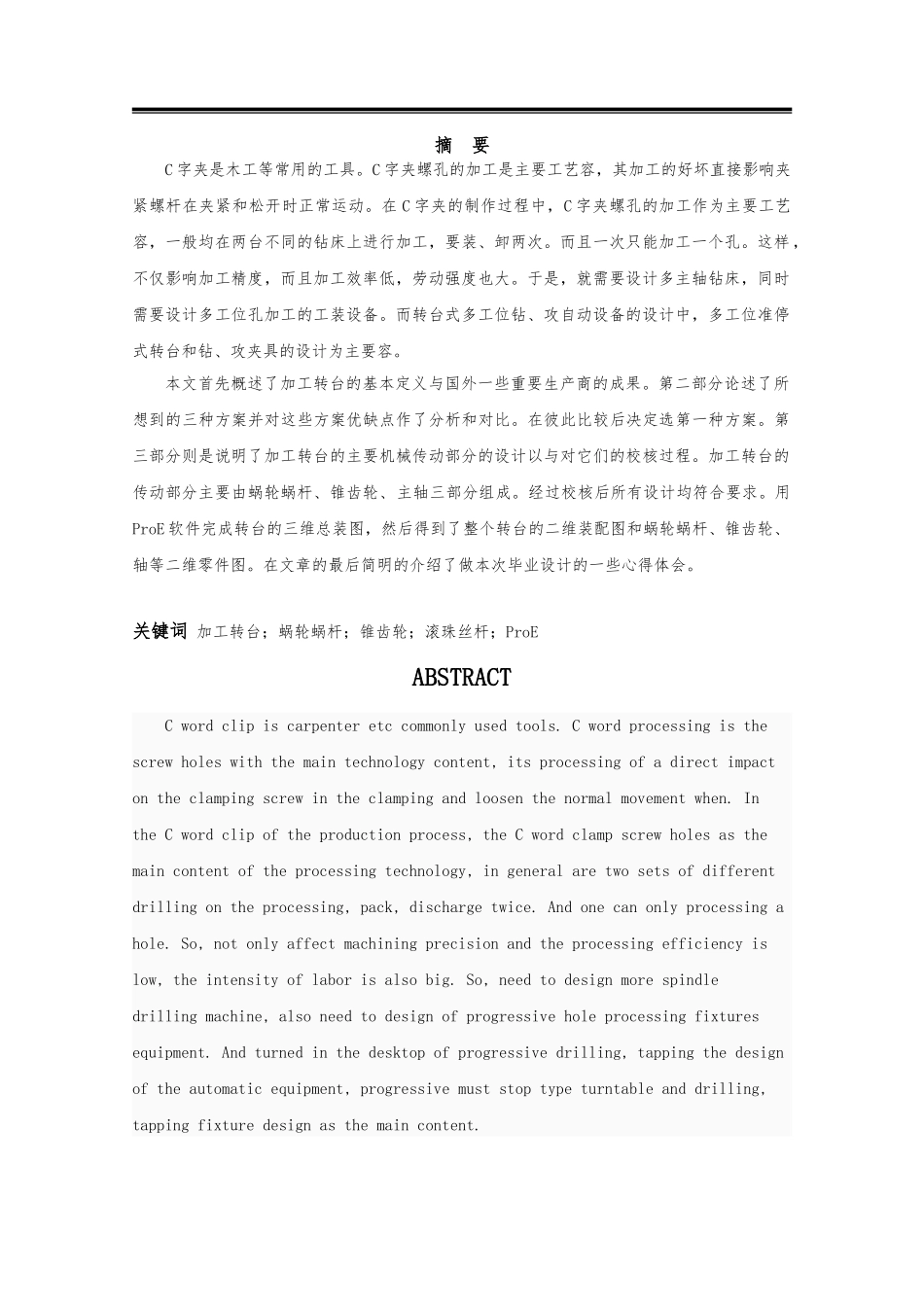

C字夹螺孔的加工工艺毕业论文_第2页
2/32

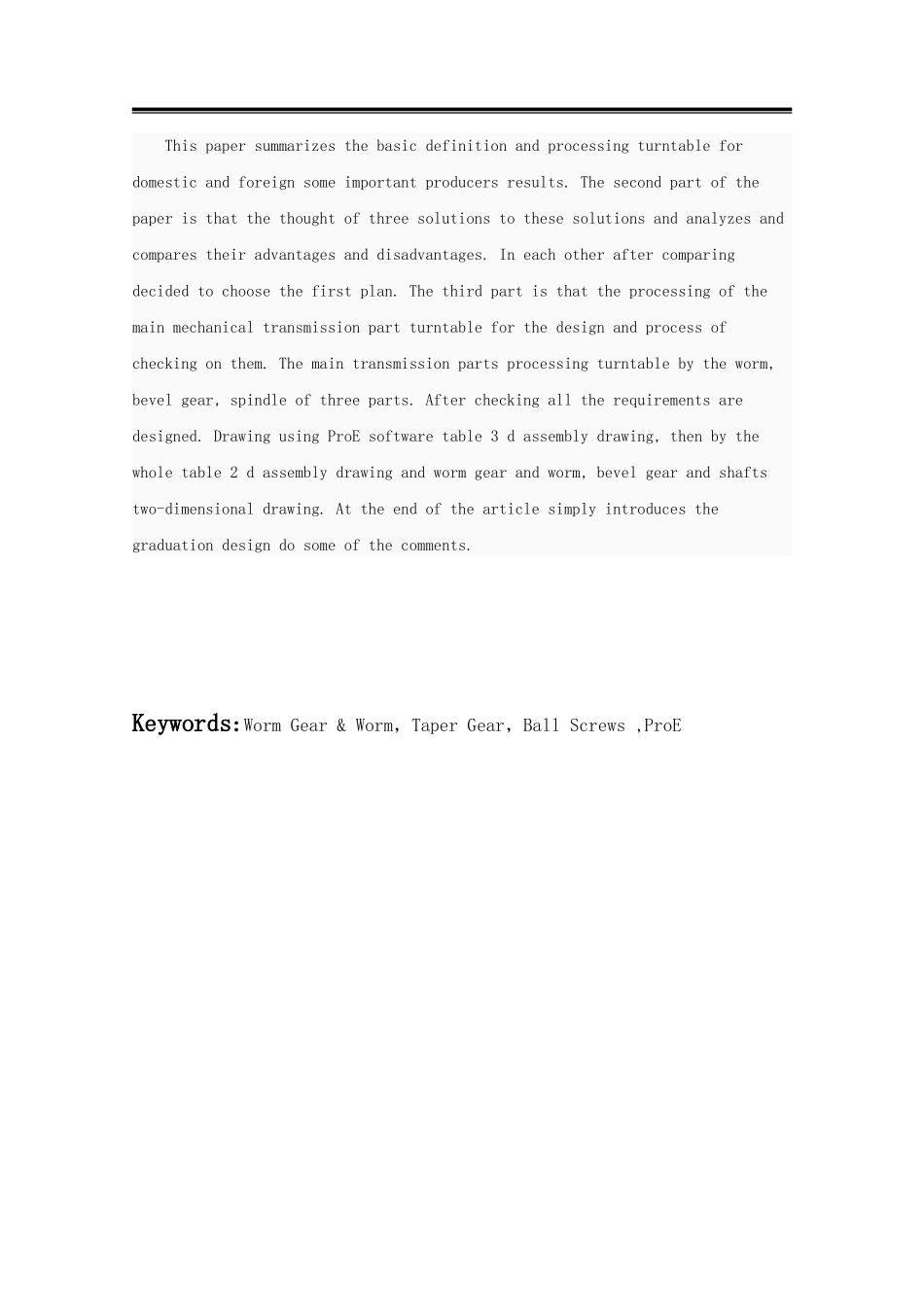

C字夹螺孔的加工工艺毕业论文_第3页
3/32
目录第一章概述 11.1 C 字夹与加工转台概述 11.2 加工转台的国外现状 21.2.1 国加工转台的技术状况 21.2.2 国外加工转台的技术现状 31.3 本次设计主要容 4第二章设计方案论证 12.1 各种方案简述 12.1.1 方案一 12.1.2 方案二 12.1.3 方案三 22.2 各种方案比较 32.3 本章小结 3第三章设计中的有关计算 13.1 电动机的选择 13.2 传动装置总传动比的计算与其分配 23.3 蜗杆传动系统的设计与校核 23.3.1 选择蜗杆传动类型 23.3.2 选择材料 23.3.3 按齿面接触疲劳强度进行设计 23.3.4 蜗杆与蜗轮的主要参数与几何尺寸 43.3.5 校核齿根弯曲疲劳强度 53.3.6 验算效率63.4 锥齿轮传动设计与校核 63.4.1 选锥齿轮类型、精度等级、材料与齿数 63.4.2 按齿面接触疲劳强度设计 73.4.3 按齿根弯曲疲劳强度设计 83.5 轴的设计与强度校核计算 113.5.1 蜗轮传动轴 113.5.2 锥齿轮传动轴 133.7 总装配图 153.8 本章小结 17结论 18参考文献 1致 2摘 要C 字夹是木工等常用的工具。C 字夹螺孔的加工是主要工艺容,其加工的好坏直接影响夹紧螺杆在夹紧和松开时正常运动。在 C 字夹的制作过程中,C 字夹螺孔的加工作为主要工艺容,一般均在两台不同的钻床上进行加工,要装、卸两次。而且一次只能加工一个孔。这样,不仅影响加工精度,而且加工效率低,劳动强度也大。于是,就需要设计多主轴钻床,同时需要设计多工位孔加工的工装设备。而转台式多工位钻、攻自动设备的设计中,多工位准停式转台和钻、攻夹具的设计为主要容。本文首先概述了加工转台的基本定义与国外一些重要生产商的成果。第二部分论述了所想到的三种方案并对这些方案优缺点作了分析和对比。在彼此比较后决定选第一种方案。第三部分则是说明了加工转台的主要机械传动部分的设计以与对它们的校核过程。加工转台的传动部分主要由蜗轮蜗杆、锥齿轮、主轴三部分组成。经过校核后所有设计均符合要求。用ProE 软件完成转台的三维总装图,然后得到了整个转台的二维装配图和蜗轮蜗杆、锥齿轮、轴等二维零件图。在文章的最后简明的介绍了做本次毕业设计的一些心得体会。关键词 加工转台;蜗轮蜗杆;锥齿轮;滚珠丝杆;ProEABSTRACTC word clip is carpenter etc commonly used tools. C word processing is the screw holes with the main technology content, its processing of a direct impact on the cla...
