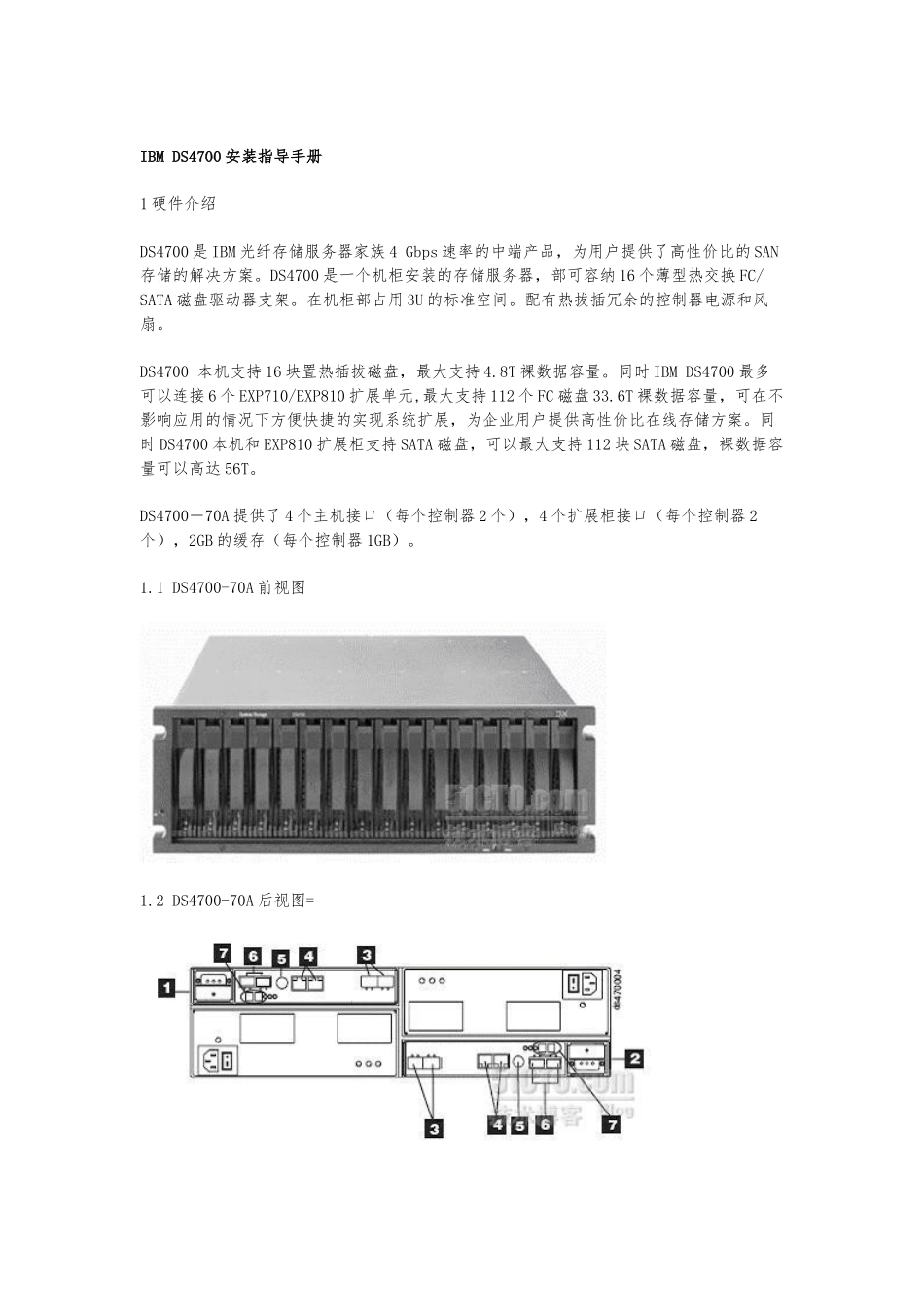

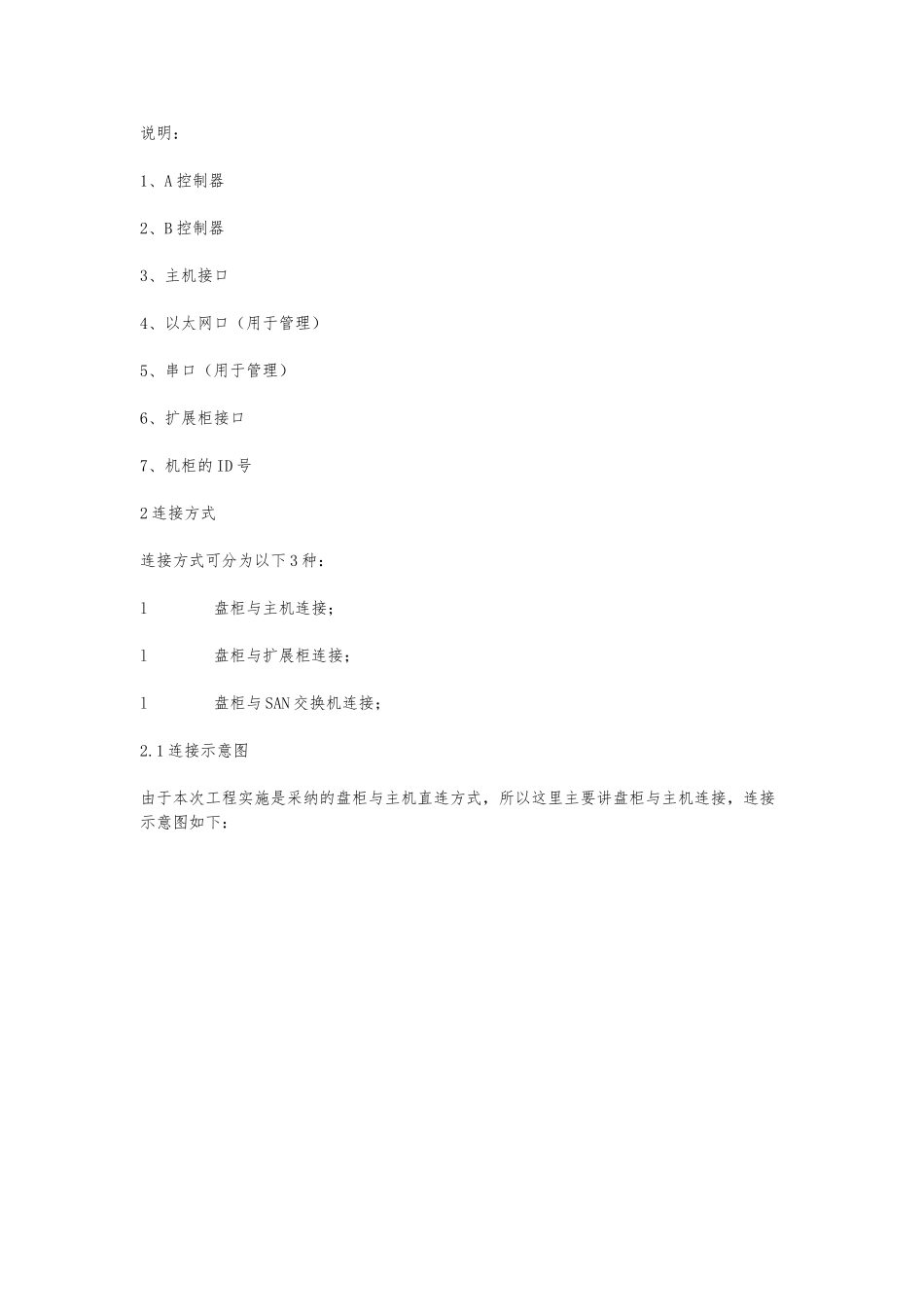

IBM DS4700 安装指导手册1 硬件介绍DS4700 是 IBM 光纤存储服务器家族 4 Gbps 速率的中端产品，为用户提供了高性价比的 SAN存储的解决方案。DS4700 是一个机柜安装的存储服务器，部可容纳 16 个薄型热交换 FC/SATA 磁盘驱动器支架。在机柜部占用 3U 的标准空间。配有热拔插冗余的控制器电源和风扇。DS4700 本机支持 16 块置热插拔磁盘，最大支持 4.8T 裸数据容量。同时 IBM DS4700 最多可以连接 6 个 EXP710/EXP810 扩展单元,最大支持 112 个 FC 磁盘 33.6T 裸数据容量，可在不影响应用的情况下方便快捷的实现系统扩展，为企业用户提供高性价比在线存储方案。同时 DS4700 本机和 EXP810 扩展柜支持 SATA 磁盘，可以最大支持 112 块 SATA 磁盘，裸数据容量可以高达 56T。DS4700－70A 提供了 4 个主机接口（每个控制器 2 个），4 个扩展柜接口（每个控制器 2个），2GB 的缓存（每个控制器 1GB）。1.1 DS4700-70A 前视图1.2 DS4700-70A 后视图=说明：1、A 控制器2、B 控制器3、主机接口4、以太网口（用于管理）5、串口（用于管理）6、扩展柜接口7、机柜的 ID 号2 连接方式连接方式可分为以下 3 种：l 盘柜与主机连接；l 盘柜与扩展柜连接；l 盘柜与 SAN 交换机连接；2.1 连接示意图由于本次工程实施是采纳的盘柜与主机直连方式，所以这里主要讲盘柜与主机连接，连接示意图如下：注：每个控制器分别连接不同主机 HBA 卡，相同编号的 HOST 端口不能接相同主机的 HBA 卡2.2 连接说明IBMDS4700-70A 连接主机的 SFP 模块位于盘柜中轴线两侧，模块编号如下图，A 控的 2 口连接主数据库服务器的 HBA-1，B 控的 1 口连接主数据库服务器的 HBA-2，依此类推，A 控的 1口连接备数据库服务器的 HBA-1，B 控的 2 口连接备数据库服务器的 HBA-2；根据如下图将光纤连接好后，即可看到服务器 HBA 卡的绿灯常亮，黄灯一闪一闪；3 硬件调测3.1StorageManager 软件安装安装盘柜调测软件 Storage Manager 10 Client，安装过程比较简单，略……3.2 配置阵列DS4700 共有 4 个管理接口（RJ45），每控 2 个，位于后视图 4 处，其中 A 控的左口 IP 为192.168.128.101，右口 IP 为 192.168.129.101，B 控的左口 IP 为 192.168.128.102，右口IP 为 192.168.129.102。根据如以下图所示连接好网线，并将本机 IP 设置为相同网段地址；步骤一：打...
