EBZ135掘进机整机出厂检验报告

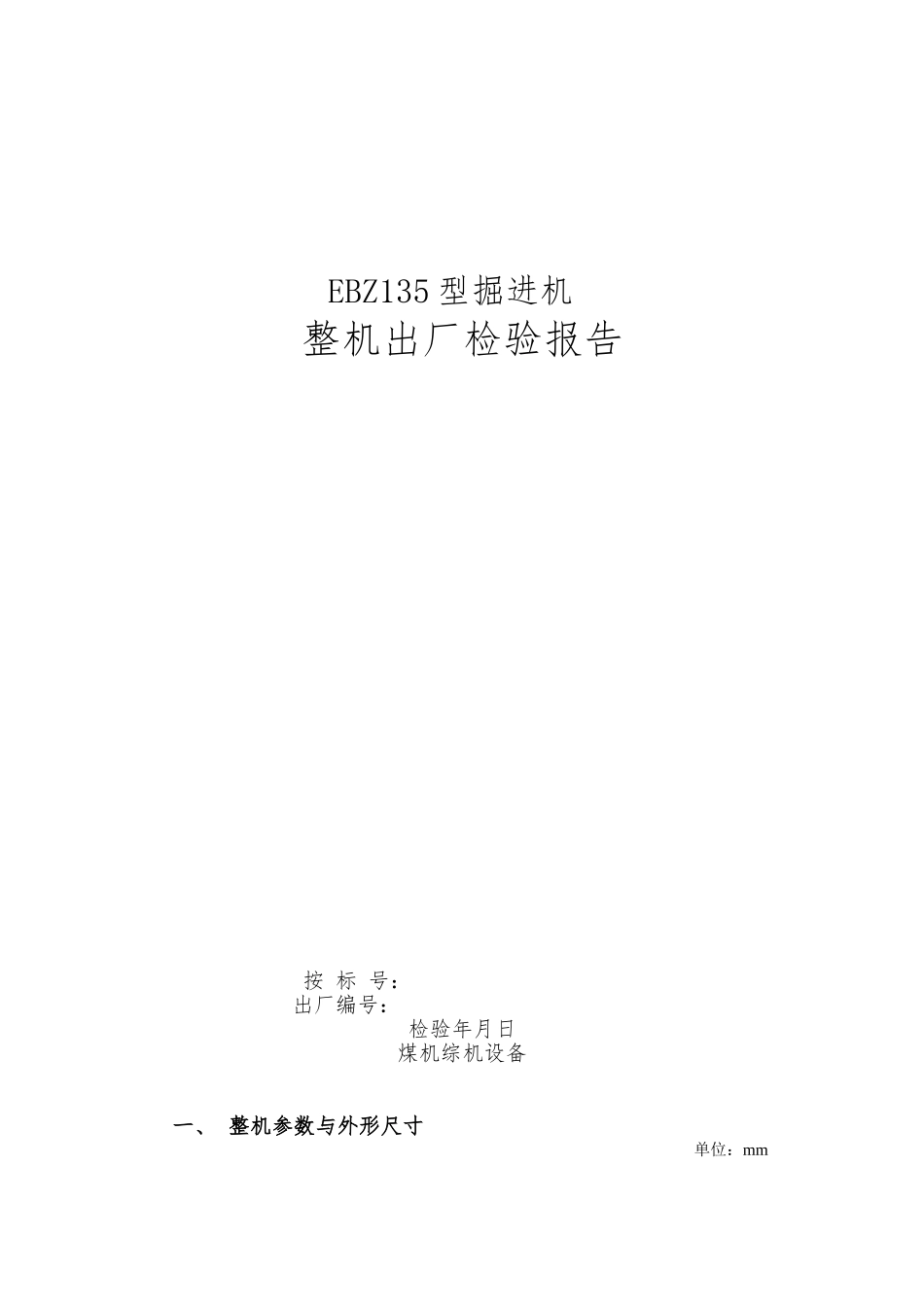

EBZ135掘进机整机出厂检验报告_第1页
1/5

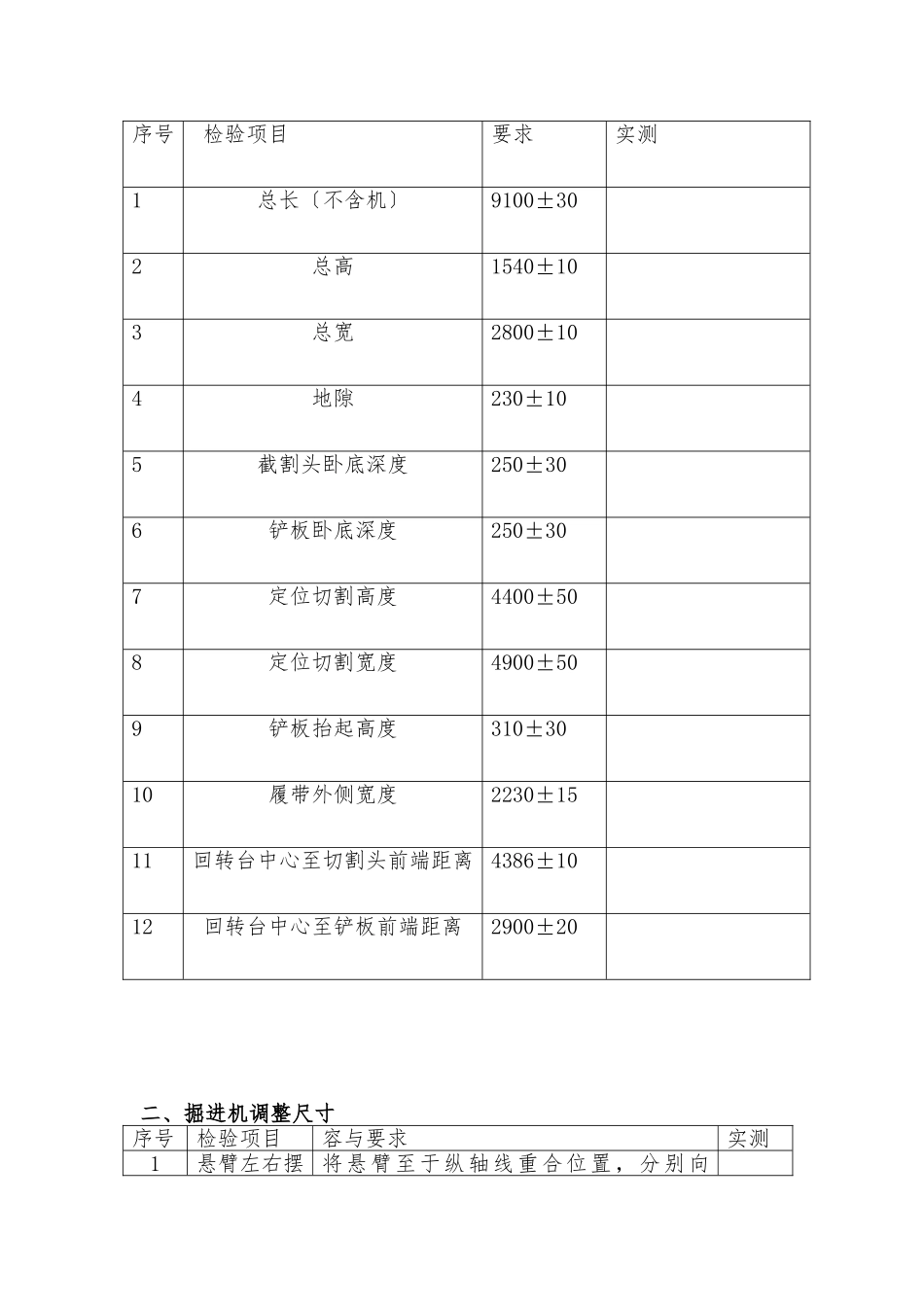

EBZ135掘进机整机出厂检验报告_第2页
2/5

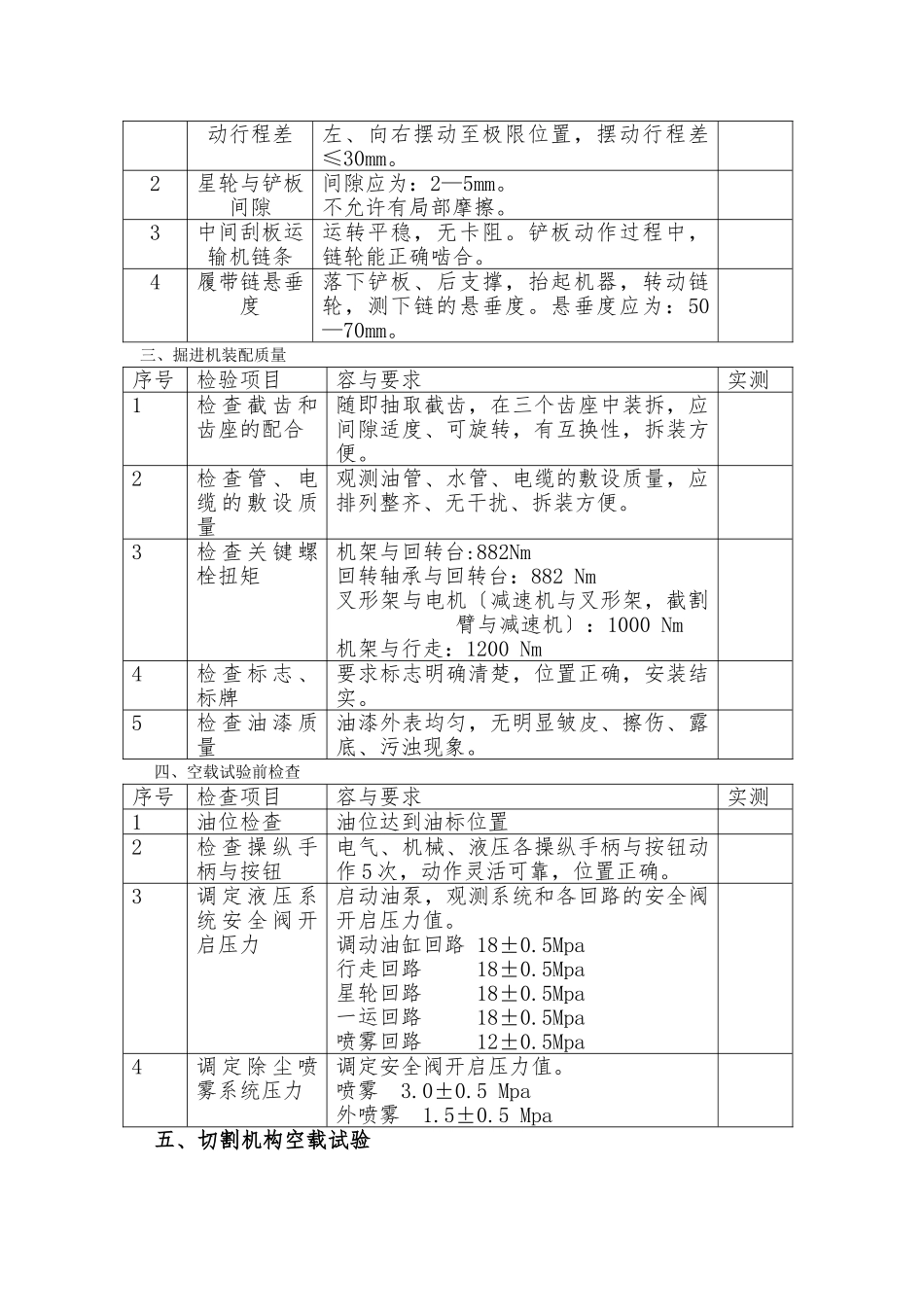

EBZ135掘进机整机出厂检验报告_第3页
3/5
EBZ135 型掘进机整机出厂检验报告 按 标 号:出厂编号:检验年月日煤机综机设备一、 整机参数与外形尺寸单位:mm序号 检验项目要求实测1总长〔不含机〕9100±302总高1540±103总宽2800±104地隙230±105截割头卧底深度250±306铲板卧底深度250±307定位切割高度4400±508定位切割宽度4900±509铲板抬起高度310±3010履带外侧宽度2230±1511回转台中心至切割头前端距离 4386±1012回转台中心至铲板前端距离2900±20二、掘进机调整尺寸序号检验项目容与要求实测1悬臂左右摆 将悬臂至于纵轴线重合位置,分别向动行程差左、向右摆动至极限位置,摆动行程差≤30mm。2星轮与铲板间隙间隙应为:2—5mm。不允许有局部摩擦。3中间刮板运输机链条运转平稳,无卡阻。铲板动作过程中,链轮能正确啮合。4履带链悬垂度落下铲板、后支撑,抬起机器,转动链轮,测下链的悬垂度。悬垂度应为:50—70mm。三、掘进机装配质量序号检验项目容与要求实测1检 查 截 齿 和齿座的配合随即抽取截齿,在三个齿座中装拆,应间隙适度、可旋转,有互换性,拆装方便。2检 查 管 、 电缆 的 敷 设 质量观测油管、水管、电缆的敷设质量,应排列整齐、无干扰、拆装方便。3检 查 关 键 螺栓扭矩机架与回转台:882Nm回转轴承与回转台:882 Nm叉形架与电机〔减速机与叉形架,截割臂与减速机〕:1000 Nm机架与行走:1200 Nm4检 查 标 志 、标牌要求标志明确清楚,位置正确,安装结实。5检 查 油 漆 质量油漆外表均匀,无明显皱皮、擦伤、露底、污浊现象。四、空载试验前检查序号检查项目容与要求实测1油位检查油位达到油标位置2检 查 操 纵 手柄与按钮电气、机械、液压各操纵手柄与按钮动作 5 次,动作灵活可靠,位置正确。3调 定 液 压 系统 安 全 阀 开启压力启动油泵,观测系统和各回路的安全阀开启压力值。调动油缸回路 18±0.5Mpa行走回路 18±0.5Mpa星轮回路 18±0.5Mpa一运回路 18±0.5Mpa喷雾回路 12±0.5Mpa4调 定 除 尘 喷雾系统压力调定安全阀开启压力值。喷雾 3.0±0.5 Mpa外喷雾 1.5±0.5 Mpa五、切割机构空载试验序号检验项目容与要求实测1空运转试验将悬臂置于水平、上下极限位置,各运转不少于 30min。在水平位置反向运转10min。电动机、齿轮箱运转平稳,无异常噪音、过热现象,在各极限位置无干预现象。测截割头转速:47/23.5±1 转/分2悬 臂 摆 动 时间试验悬臂分别置于水平、上下极限位置,从一侧...
