EDA课程设计报告

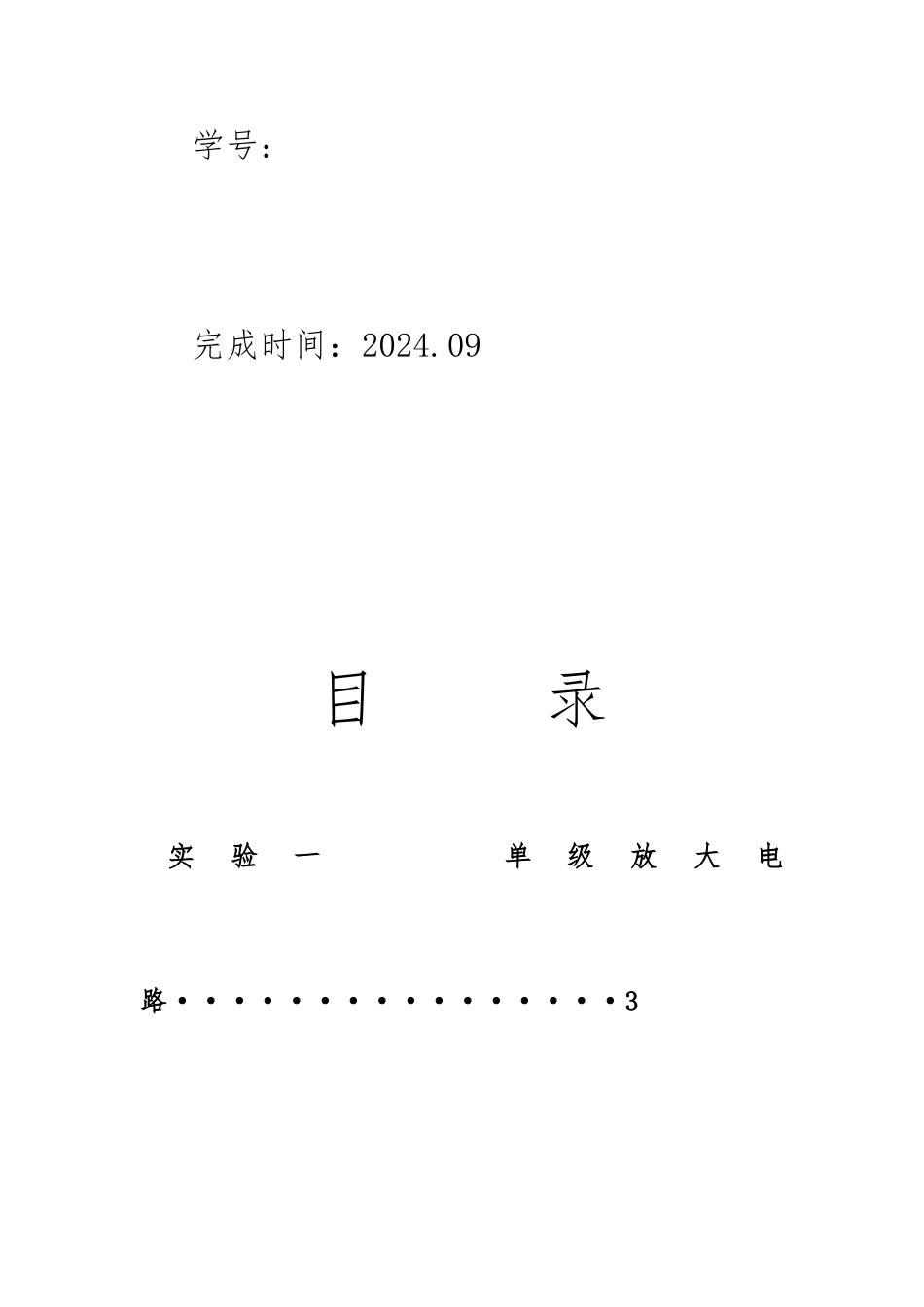

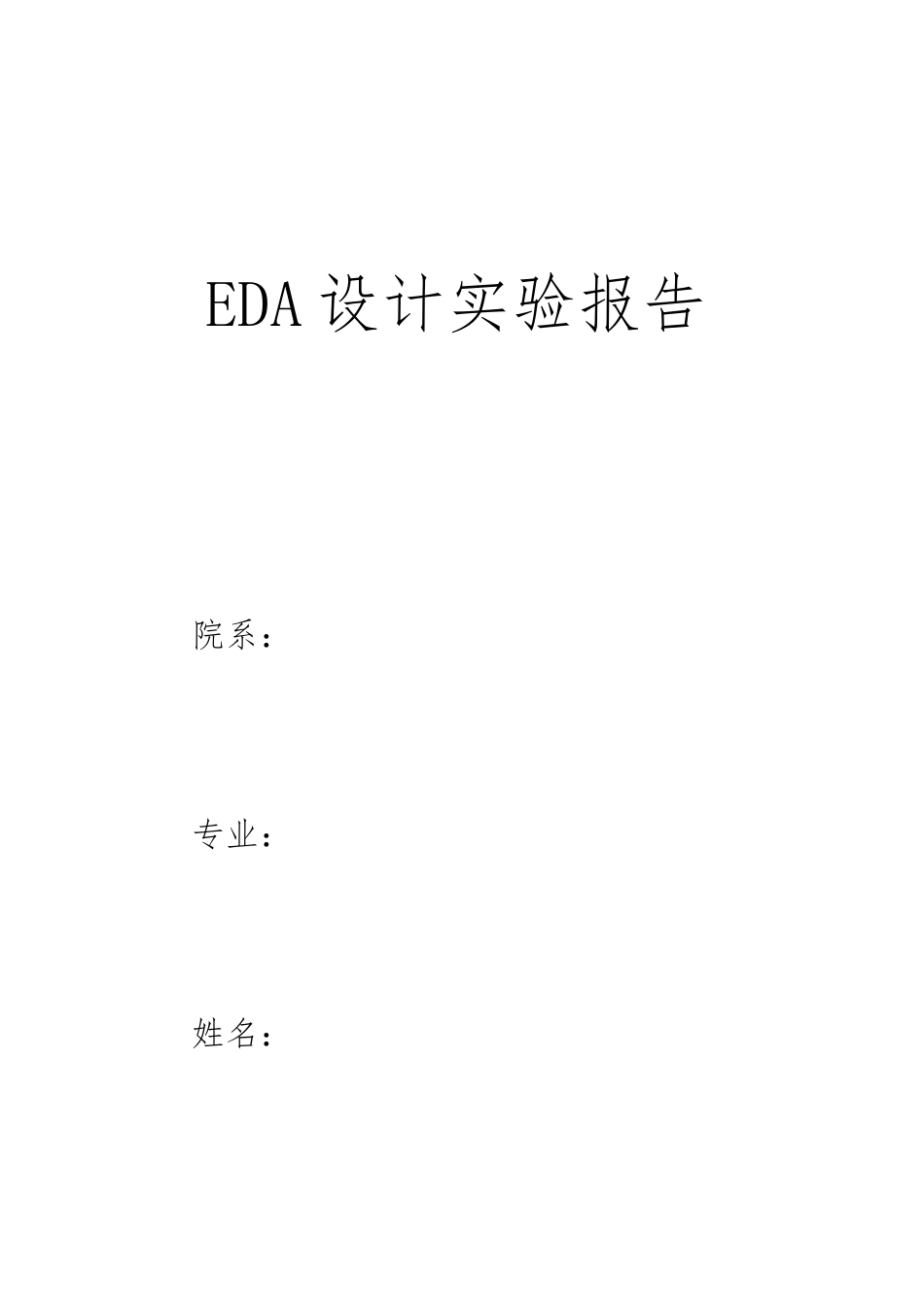

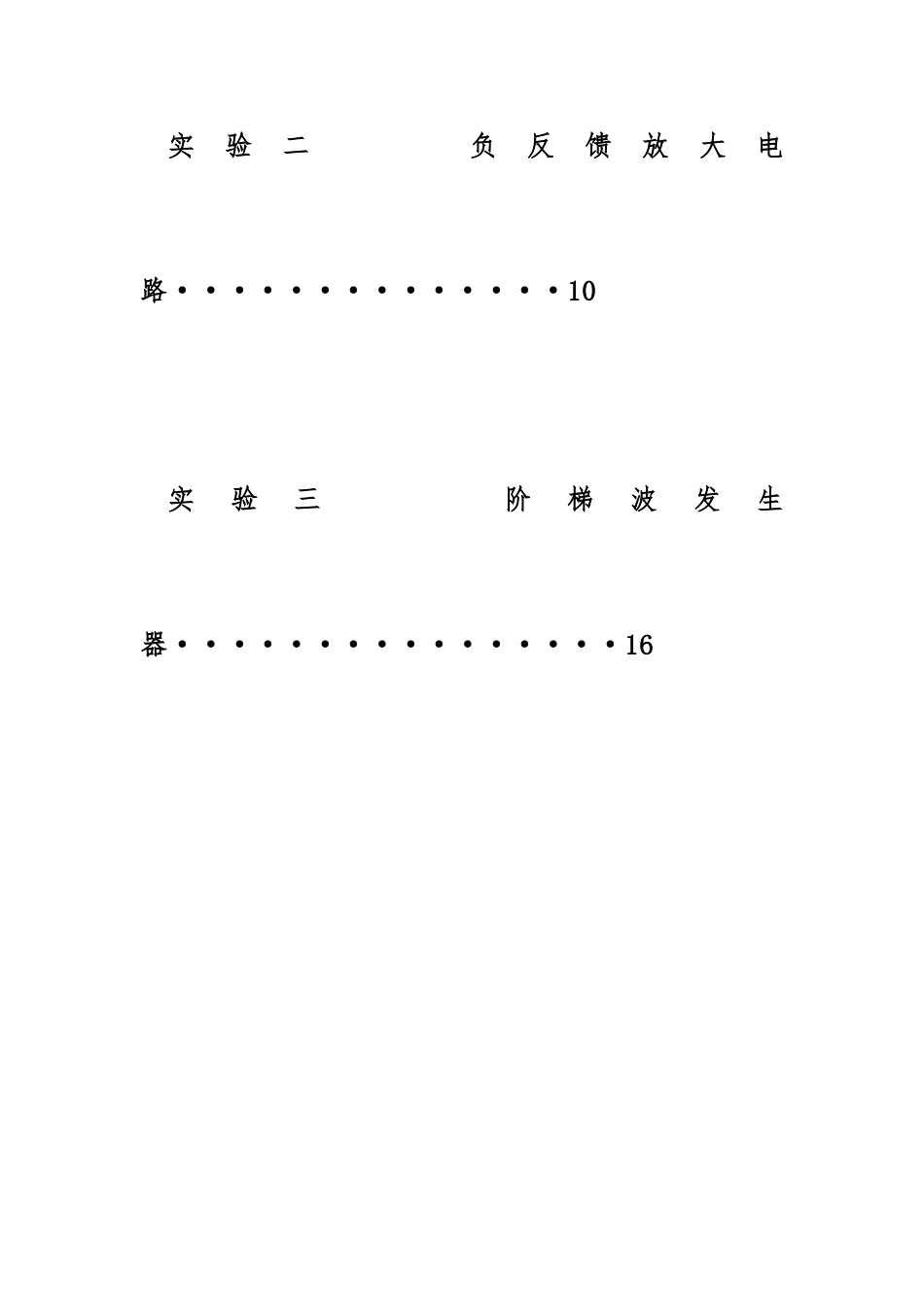

EDA 设计实验报告院系：专业：姓名：学号：完成时间：2024.09目 录实验一 单级放大电路················3实验二 负反馈放大电路··············10实验三 阶梯波发生器················16实验一 单级放大电路要求：1. 给出单级放大电路原理图。2. 给出电路饱和失真、截止失真和不失真且信号幅度最大时的输出信号波形图，并给出三种状态下电路静态工作点值。3. 给出测试三极管输入、输出特性曲线和 b、rbe 、rce 值的实验图，并给出测试结果。4. 给出测量输入电阻、输出电阻和电压增益的实验图，给出测试结果并和理论计算值进行比较。5. 给出电路的幅频和相频特性曲线，并给出电路的 fL、fH 值。6. 分析实验结果。1、放大电路原理图2、三种工作状态下的输出波形与静态工作点（1）饱和失真饱和失真时的输出波形图滑动变阻器取 800 欧姆时输出波形饱和失真，输出波形如下：此时该放大电路的静态工作点为：故 Ube=V(1)-V(4)=0.671V Ib=129.96uA Uce=V(5)-V(4)=0.201V Ic=8.53mA(2)截止失真当滑动变阻器取 8 千欧姆时，输出波形截止失真：此时该电路的静态工作点为：故 Ube=V(1)-V(4)=0.609V Ib=9.944uA Uce=V(5)-V(4)=10.575 V Ic=599.392uA(3)最大不失真经过调整比较，得出当滑动变阻器取 2 千欧姆时，该放大电路有最大不失真输出：T2-（-T1）=1.748mV ,在误差允许围之。此时该放大电路的静态工作点为：故 Ube=V(1)-V(4)=0.65V Ib=43.817uA Uce=V(5)-V(4)=5.39V Ic=5.496mA3、三极管的相关参数与输入输出特性曲线（1） 三极管的输入特性曲线测试电路图如下：利用直流扫描分析（DC sweep）作出输入特性曲线如下：（2）输出特性曲线测试电路如下：同样利用直流扫描分析，作出其输出特性曲线如下：（3） β 值、rbe 和 rce 的测算 根据 β 值的定义，β=Ic/Ib,故取输出特性曲线上的中间 5 条计算得 β= Ic/Ib=（6.2189-1.0829）/4*100=128.4rce=△Uce/△Ic，即为输出特性曲线的放大区斜率的倒数故 rce=△Uce/△Ic=12.44KΩrbe=△Ube/△Ib,根据输入特性曲线，其值为曲线斜率的倒数故 rbe=△Ube/△Ib=600Ω4、输入输出电阻与电压增益（1） 输入电阻测量 在输入端并上沟通电压表，串入沟通电流表，测得结果如下：故输入电阻 Ri=Ui/Ii=335Ω（2） 输出电阻测量在输出端断开负载，加上信号源，并上沟通电压表，串入沟通电流表，测得结果如下：故输出电...
