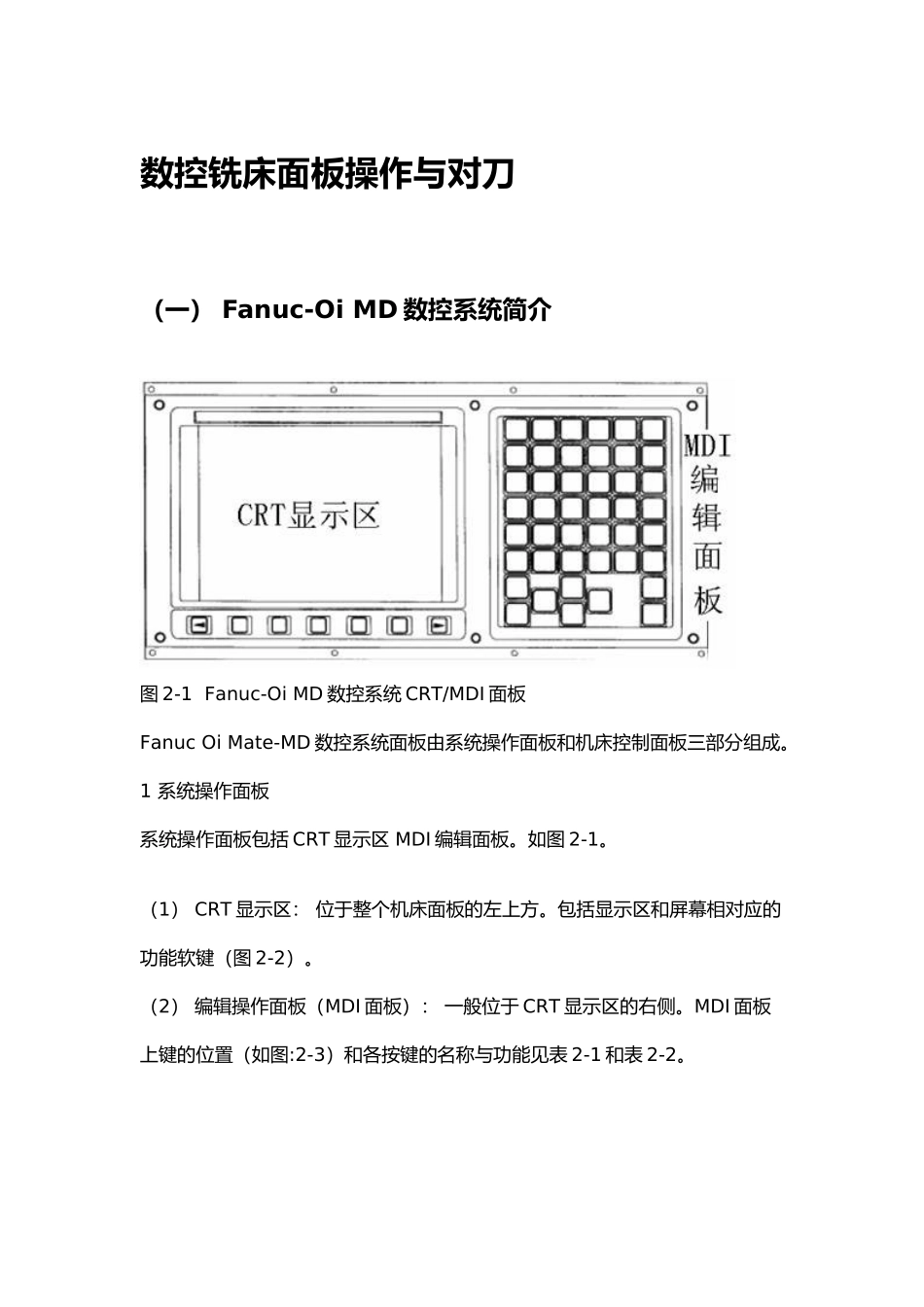

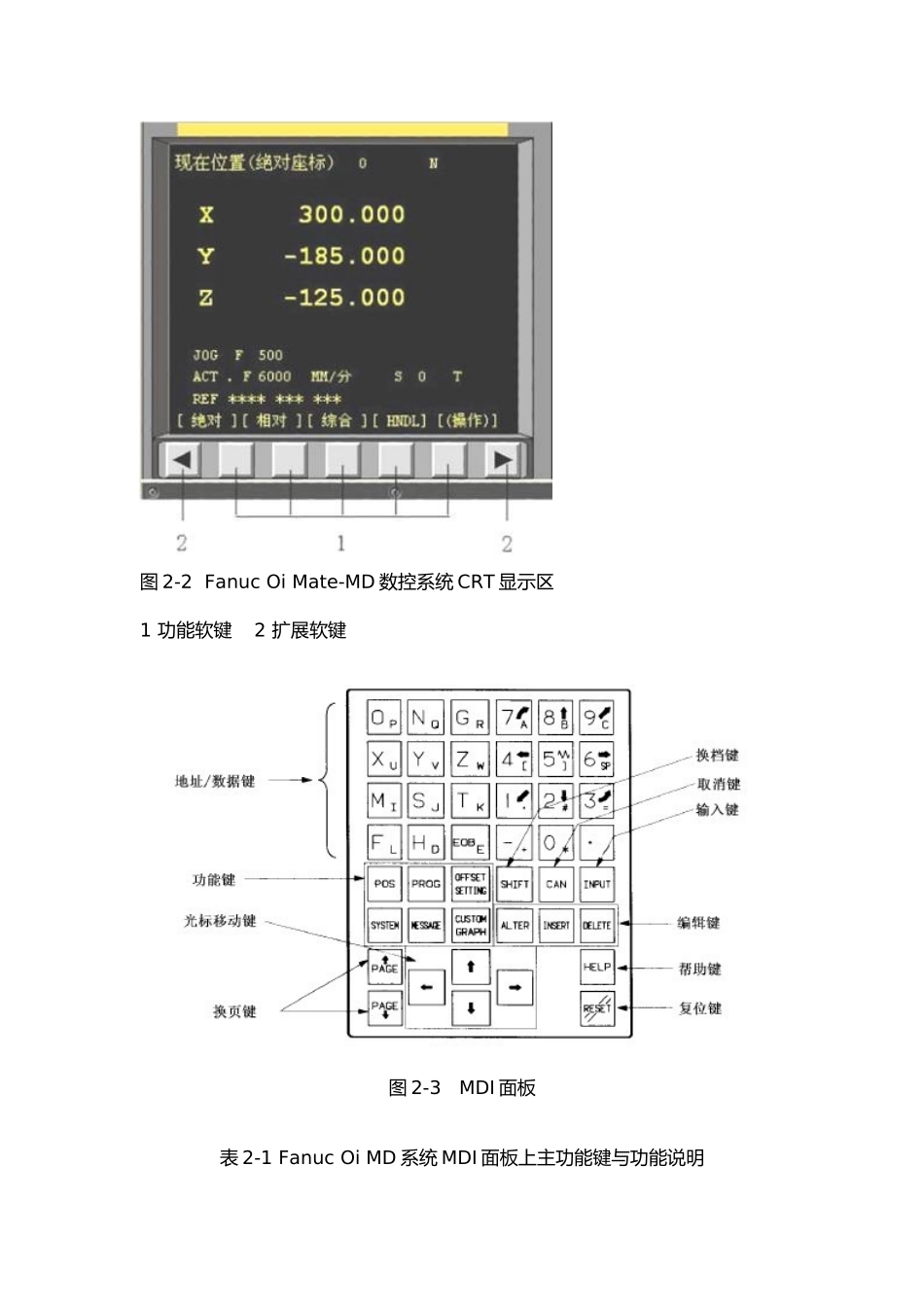

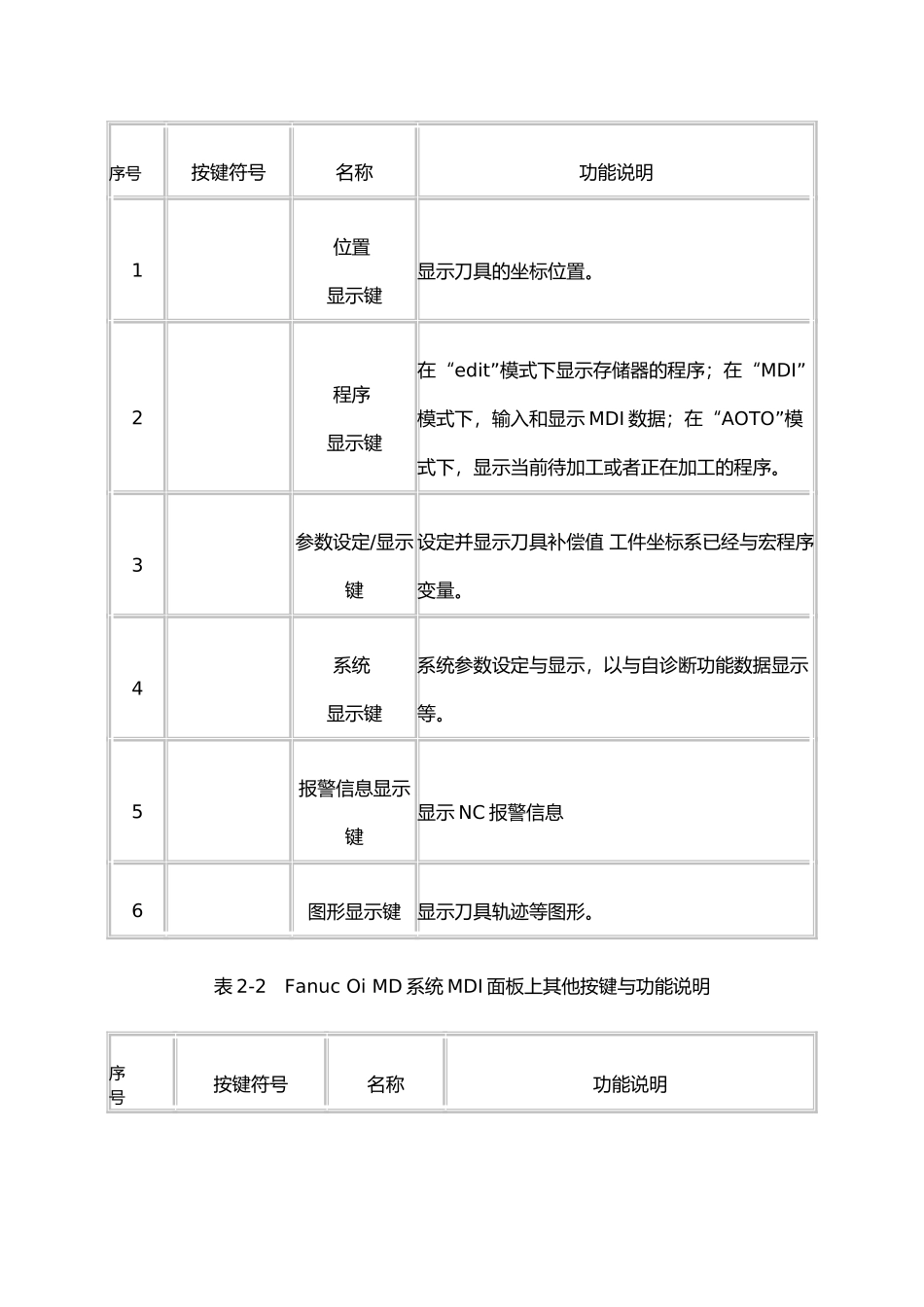

数控铣床面板操作与对刀(一) Fanuc-Oi MD 数控系统简介图 2-1 Fanuc-Oi MD 数控系统 CRT/MDI 面板 Fanuc Oi Mate-MD 数控系统面板由系统操作面板和机床控制面板三部分组成。1 系统操作面板系统操作面板包括 CRT 显示区 MDI 编辑面板。如图 2-1。(1) CRT 显示区: 位于整个机床面板的左上方。包括显示区和屏幕相对应的功能软键(图 2-2)。(2) 编辑操作面板(MDI 面板): 一般位于 CRT 显示区的右侧。MDI 面板上键的位置(如图:2-3)和各按键的名称与功能见表 2-1 和表 2-2。图 2-2 Fanuc Oi Mate-MD 数控系统 CRT 显示区 1 功能软键 2 扩展软键 图 2-3 MDI 面板 表 2-1 Fanuc Oi MD 系统 MDI 面板上主功能键与功能说明 序号 按键符号 名称 功能说明 1位置 显示键 显示刀具的坐标位置。2程序 显示键 在“edit”模式下显示存储器的程序;在“MDI”模式下,输入和显示 MDI 数据;在“AOTO”模式下,显示当前待加工或者正在加工的程序。3参数设定/显示键 设定并显示刀具补偿值 工件坐标系已经与宏程序变量。4系统 显示键 系统参数设定与显示,以与自诊断功能数据显示等。5报警信息显示键 显示 NC 报警信息6图形显示键 显示刀具轨迹等图形。表 2-2 Fanuc Oi MD 系统 MDI 面板上其他按键与功能说明 序 号 按键符号 名称 功能说明 1复位键 用于所有操作停止或解除报警,CNC 复位。 2帮助键 提供与系统相关的帮助信息。 3删除键 在“Edit”模式下,删除以输入的字与 CNC中存在的程序。 4输入键 加工参数等数值的输入。 5取消键 清除输入缓冲器中的文字或者符号。 6插入键 在“Edit”模式下,在光标后输入的字符。 7替换键 在“Edit”模式下,替换光标所在位置的字符。 8上档键 用于输入处在上档位置的字符。 9光标翻页键 向上或者向下翻页 10程序编辑键 用于 NC 程序的输入。 11光标移动键 用于改变光标在程序中的位置。 2 机床控制面板Fanuc Oi Mate-MD 数控系统的控制面板通常在 CRT 显示区的下方(如图:2-3),各按键(旋钮)的名称与功能见表 2-3。图 2-3 Fanuc Oi Mate-MD 数控系统的控制面板表 2-3 Fanuc Oi Mate-MD 数控系统的控制面板各按键与功能 序 号 按键 旋钮 符号 按键 旋钮 名称 功能说明 1系统电源开关 按下左边绿色键,机床系统电源开;按下右边红色键,机床系统电源关。2急停 ...
