FANUC数控车床的刀架控制系统设计毕业论文

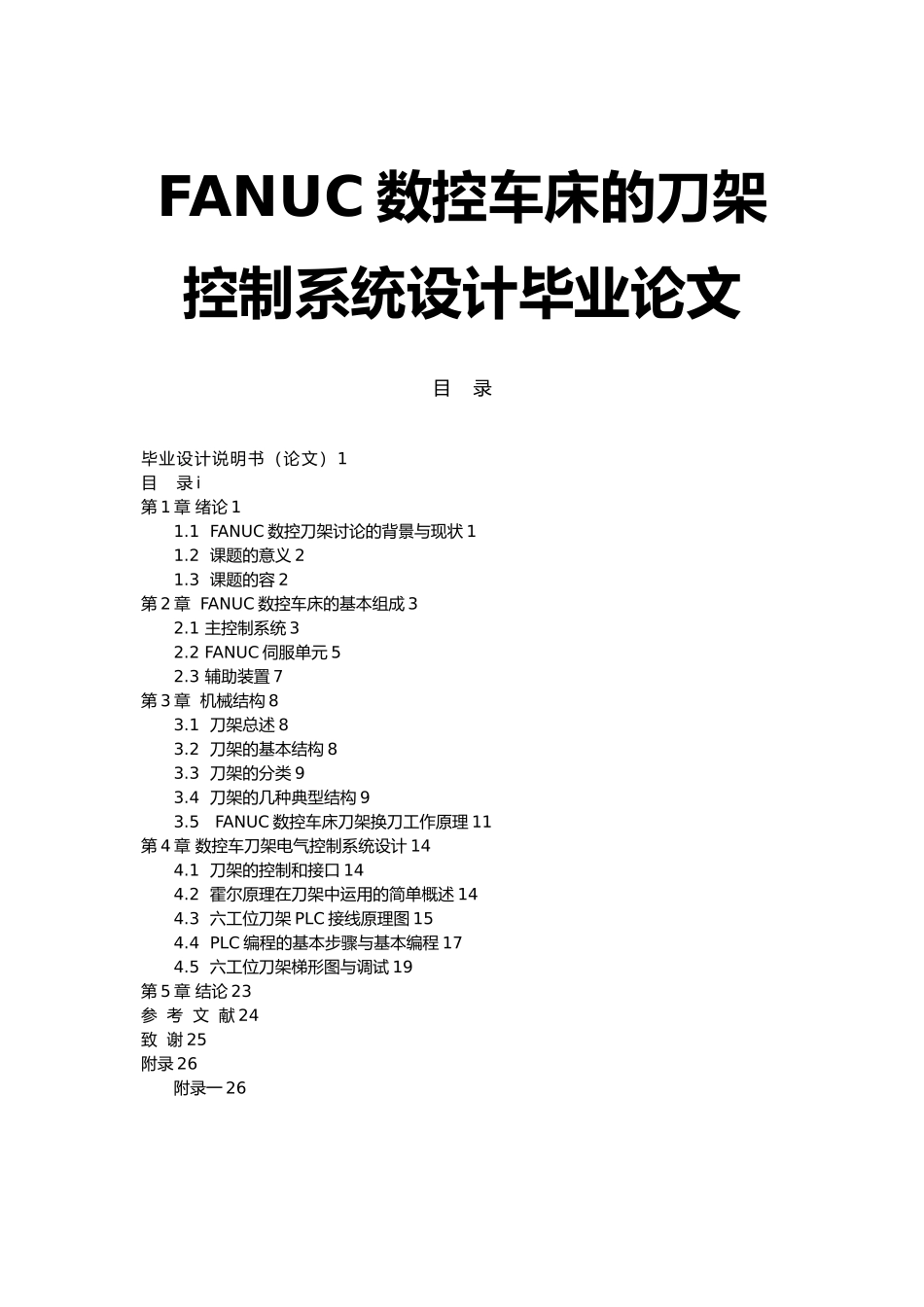

FANUC数控车床的刀架控制系统设计毕业论文_第1页
1/35
FANUC数控车床的刀架控制系统设计毕业论文_第2页
2/35

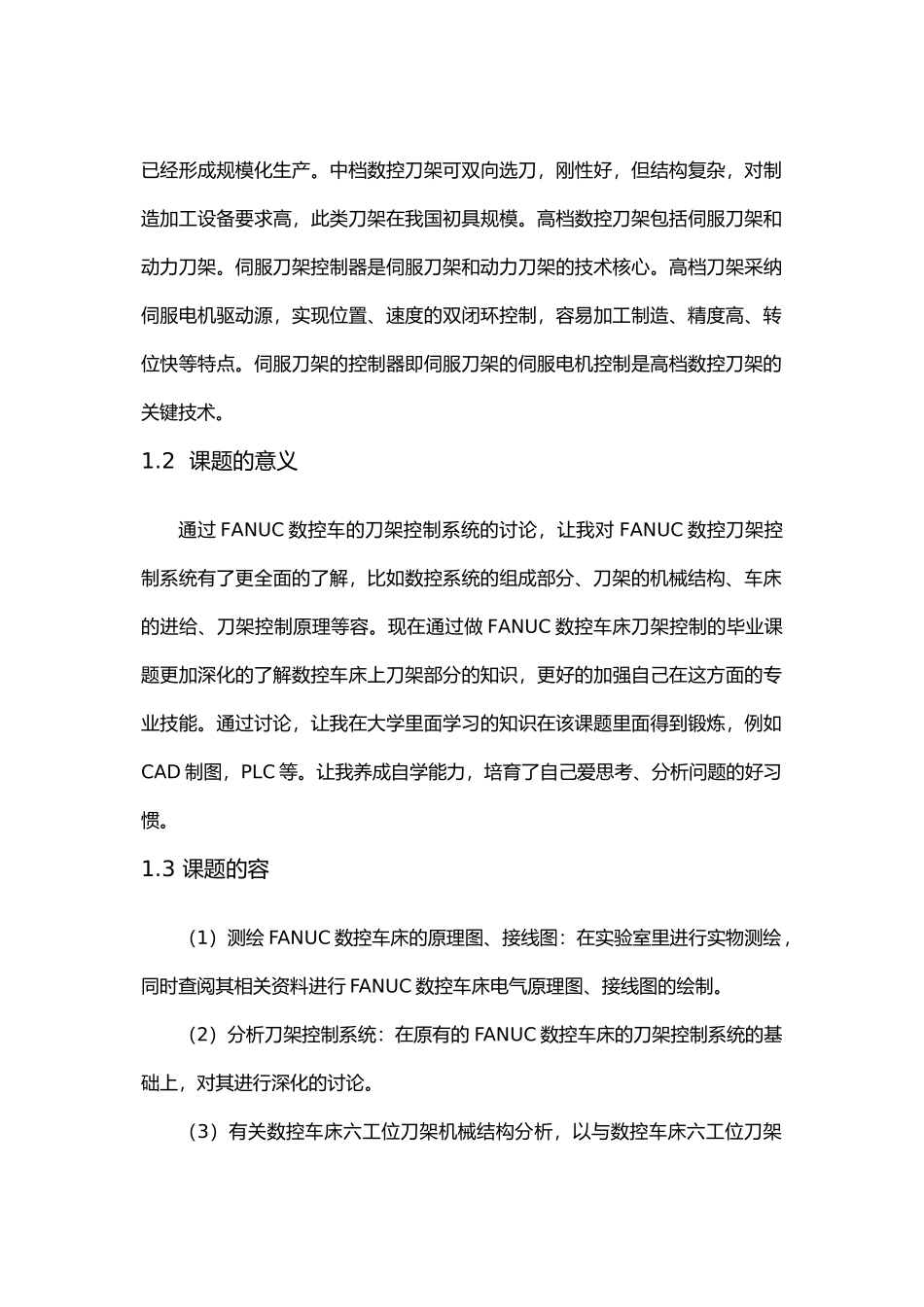

FANUC数控车床的刀架控制系统设计毕业论文_第3页
3/35
FANUC 数控车床的刀架控制系统设计毕业论文目 录毕业设计说明书(论文)1目 录 i第 1 章 绪论 11.1 FANUC 数控刀架讨论的背景与现状 11.2 课题的意义 21.3 课题的容 2第 2 章 FANUC 数控车床的基本组成 32.1 主控制系统 32.2 FANUC 伺服单元 52.3 辅助装置 7第 3 章 机械结构 83.1 刀架总述 83.2 刀架的基本结构 83.3 刀架的分类 93.4 刀架的几种典型结构 93.5 FANUC 数控车床刀架换刀工作原理 11第 4 章 数控车刀架电气控制系统设计 144.1 刀架的控制和接口 144.2 霍尔原理在刀架中运用的简单概述 144.3 六工位刀架 PLC 接线原理图 154.4 PLC 编程的基本步骤与基本编程 174.5 六工位刀架梯形图与调试 19第 5 章 结论 23参 考 文 献 24致 谢 25附录 26附录一 26第 1 章 绪论1.1 FANUC 数控刀架讨论的背景与现状从 2024 年开始,中国连续三年成为世界机床消费第一大国、机床进口第一大国。在世界这么多的数控制造行业中,目前在我国国配置的 FANUC 系统的数控机床约占国数控机床很大的比例。到目前为止 FANUC 数控系统的销售还不断在增长。数控车床的外形与普通车床相似,即由床身、主轴箱、刀架、进给系统压系统、冷却和润滑系统等部分组成。数控车床的进给系统与普通车床有质的区别,传统普通车床有进给箱和交换齿轮架,而数控车床是直接用伺服电机通过滚珠丝杠驱动溜板和刀架实现进给运动,因而进给系统的结构大为简化。随着数控车床的进展,数控刀架开始向快速换刀、电、液组合驱动和伺服驱动方向进展。目前我国数控刀架以电动为主,分为立式和卧式两种。立式刀架有四、六工位两种形式,主要用于简易数控车床;卧式刀架有八、十、十二等工位,可正、反方向旋转,就近选刀,用于全功能数控车床。另外卧式刀架还有液动刀架和伺服驱动刀架。电动刀架是数控车床重要的传统结构,合理地选配电动刀架,能够有效的提高劳动生产率,缩短生产准备时间,消除人为误差,提高加工精度等。目前,行业上应用的数控刀架根据与主机配套场合主要有分如下高、中、低三个档次。低挡数控刀架结构简单,容易设计和制造。是我国的特色产品,已经形成规模化生产。中档数控刀架可双向选刀,刚性好,但结构复杂,对制造加工设备要求高,此类刀架在我国初具规模。高档数控刀架包括伺服刀架和动力刀架。伺服刀架控制器是伺服刀架和动力刀架的技术核心。高档刀架采纳伺服电机驱动源,实...
