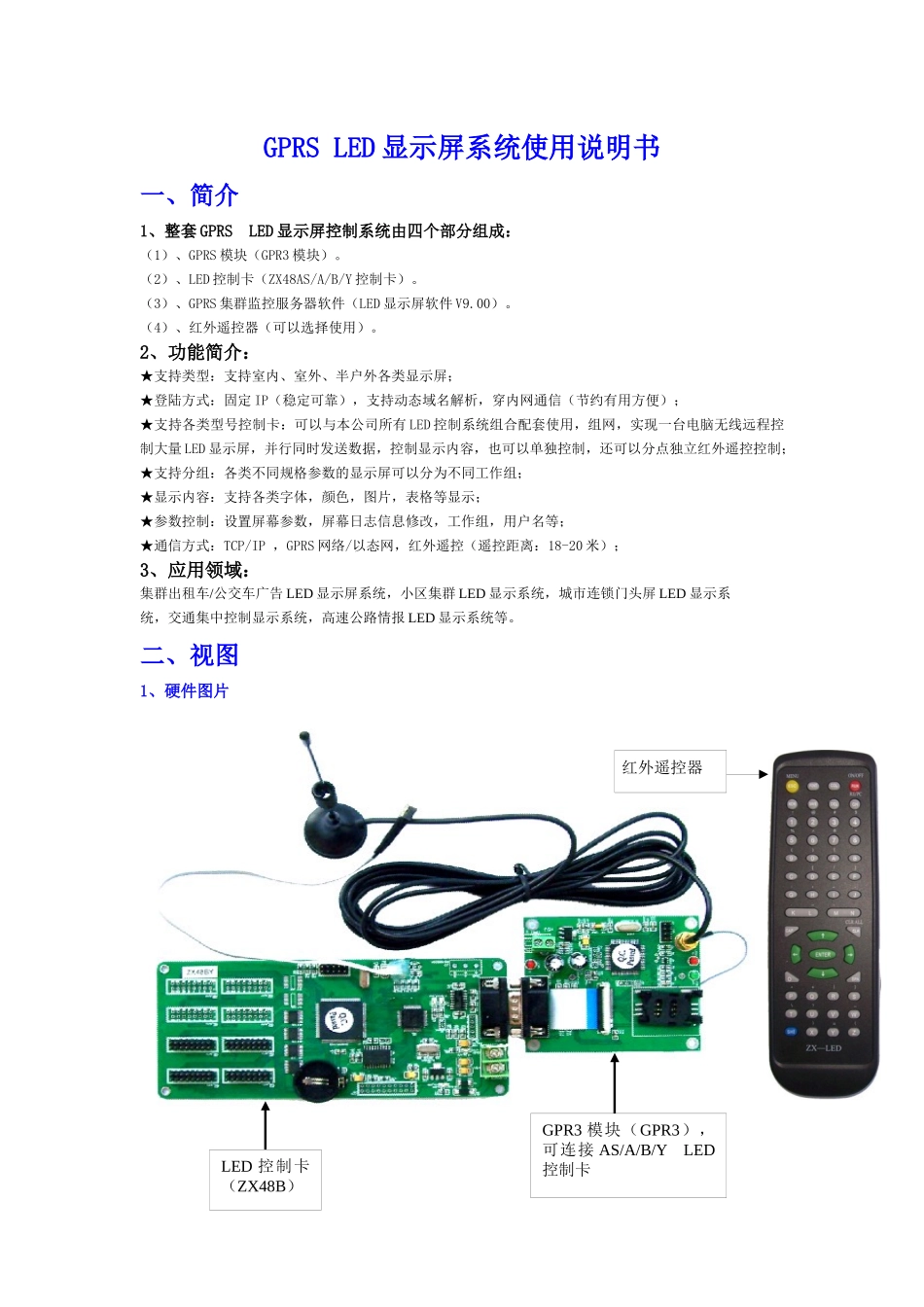

GPRS LED 显示屏系统使用说明书一、简介1、整套 GPRS LED 显示屏控制系统由四个部分组成：（1）、GPRS 模块（GPR3 模块）。（2）、LED 控制卡（ZX48AS/A/B/Y 控制卡）。（3）、GPRS 集群监控服务器软件（LED 显示屏软件 V9.00）。（4）、红外遥控器（可以选择使用）。2、功能简介：★支持类型：支持室内、室外、半户外各类显示屏；★登陆方式：固定 IP（稳定可靠），支持动态域名解析，穿内网通信（节约有用方便）；★支持各类型号控制卡：可以与本公司所有 LED 控制系统组合配套使用，组网，实现一台电脑无线远程控制大量 LED 显示屏，并行同时发送数据，控制显示内容，也可以单独控制，还可以分点独立红外遥控控制；★支持分组：各类不同规格参数的显示屏可以分为不同工作组；★显示内容：支持各类字体，颜色，图片，表格等显示；★参数控制：设置屏幕参数，屏幕日志信息修改，工作组，用户名等；★通信方式：TCP/IP ，GPRS 网络/以态网，红外遥控（遥控距离：18-20 米）；3、应用领域：集群出租车/公交车广告 LED 显示屏系统，小区集群 LED 显示系统，城市连锁门头屏 LED 显示系统，交通集中控制显示系统，高速公路情报 LED 显示系统等。二、视图1、硬件图片LED 控制卡（ZX48B） GPR3 模块（GPR3），可连接 AS/A/B/Y LED控制卡红外遥控器2、软件主界面三、设置 GPR3 模块1、设置 IP 地址或域名:点击设置按件2、弹出以下窗口：输入密码：168 然后按确认键3、弹出以下窗口:用直通串口线把屏幕控制卡与电脑串口连接好，在此设置栏里设置好控制卡屏幕的参数后再按更新屏参按件，参数设置成功时软件右下角提示：4、点击屏通信设置5、显示以下界面设置此窗口中的参数时先用条直通串口线把 GPRS 模块与电脑串口连接好，按，右下角状态栏显示，设置 GPRS 成功，把 GPRS 模块通过串口连接控制卡，并打开电源。四、启动 GPRS 服务器重新选择通信模式为：GPRS 网络模式按下：，启动服务器。然后退出设置窗口，当 GPRS 控制系统在正常工作状态，便自动连接服务器。① 选中串口模式或者GPRS（串口模式更新GPRS 模块参数）③ 登陆方式选择：固定 IP 或者域名登陆（假如 IP 是动态的，可以选择域名登陆，申请一个固定域名，域名登陆可代替固定 IP 登陆）④ 输入服务器固定IP 地址或者域名可根据网络质量来设置⑤ 输 入 服 务器端口号⑥ 同一工作组内的显示屏规格尺寸必须一致,相同规格的显示...
