HRJ704电能质量监测分析终端说明书VIP专享

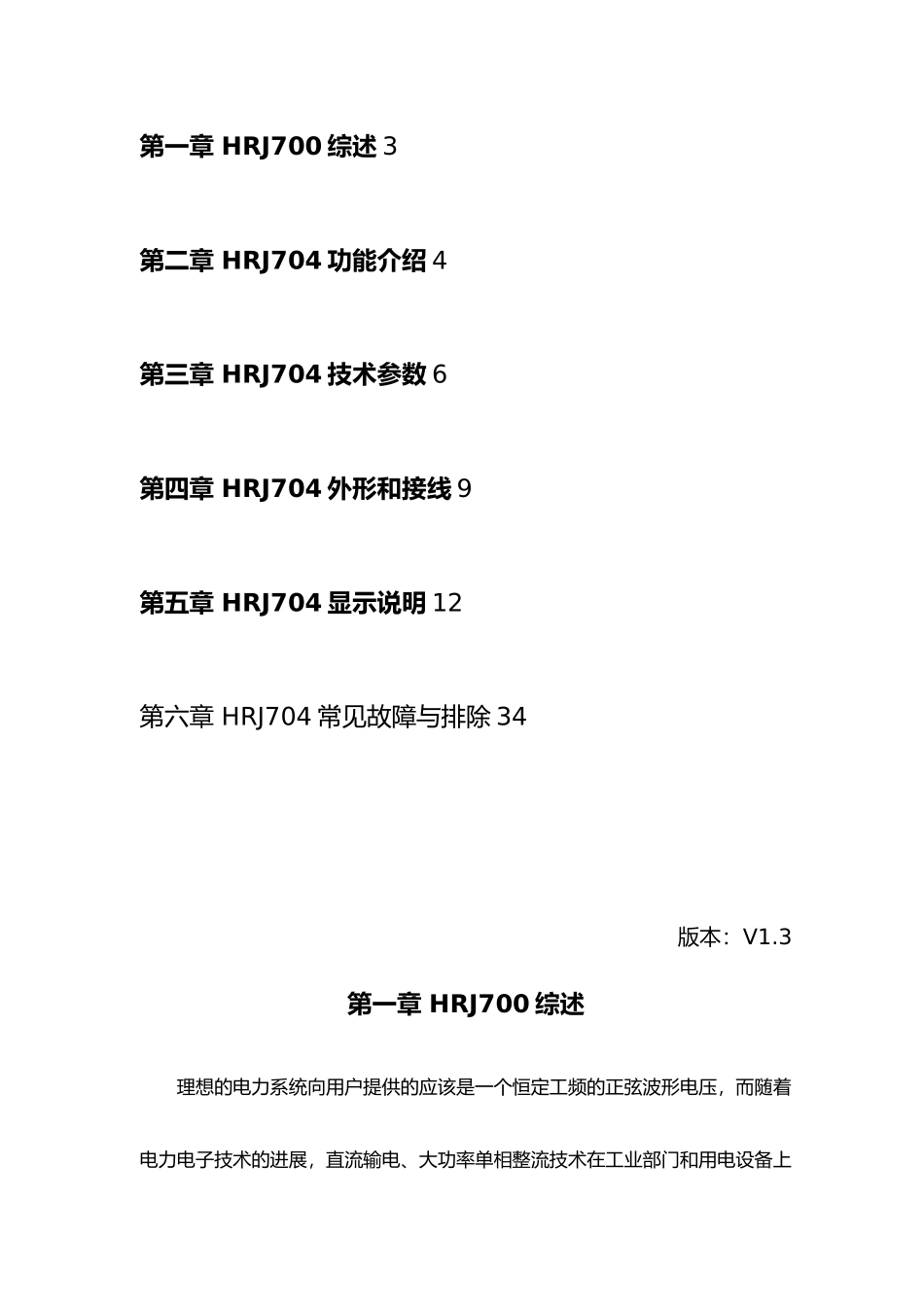

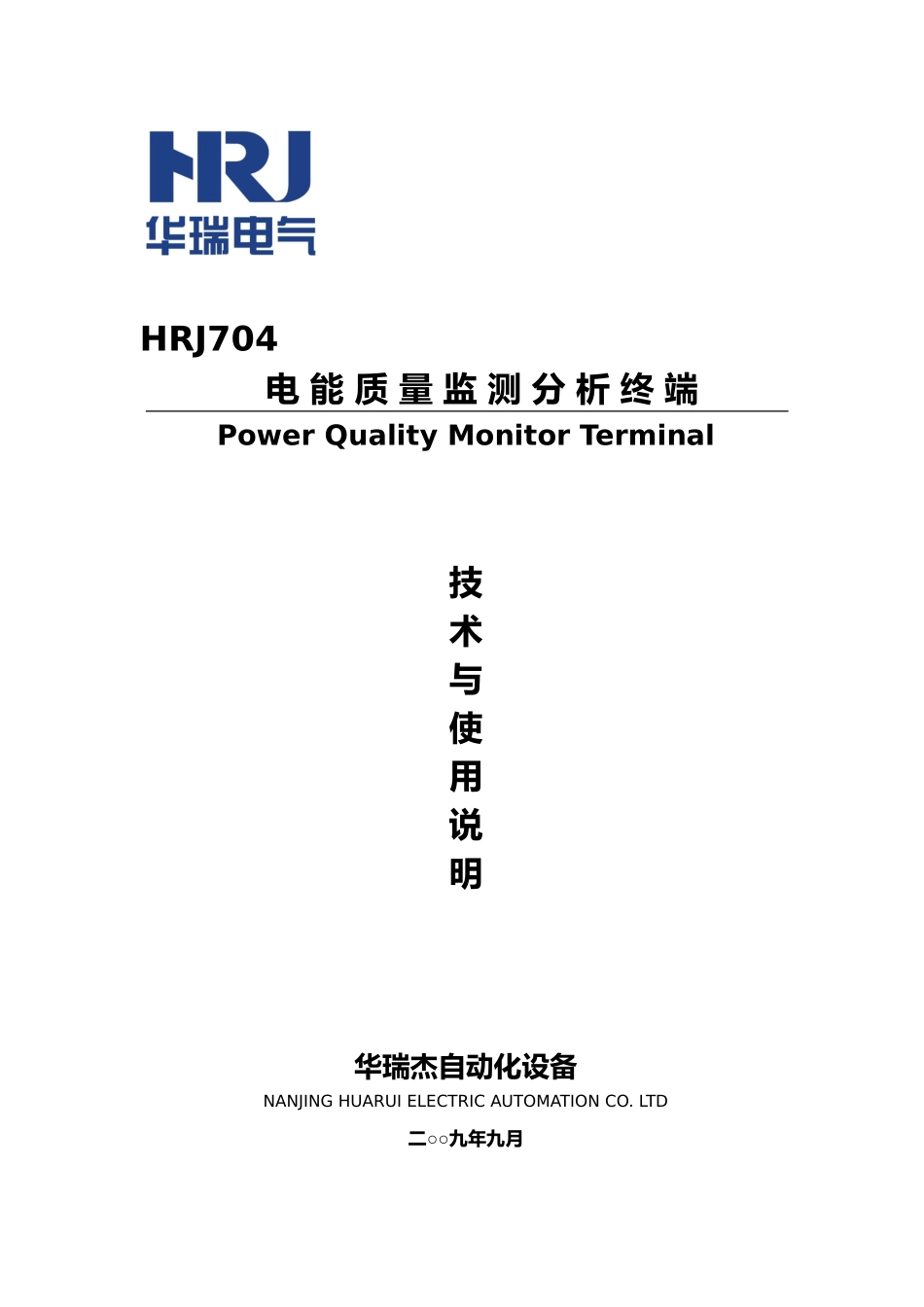

HRJ704电 能 质 量 监 测 分 析 终 端Power Quality Monitor Terminal 技术与使用说明华瑞杰自动化设备NANJING HUARUI ELECTRIC AUTOMATION CO. LTD二○○九年九月版本修订记录版本号修订容修订时间修订人V1.1完善说明书的容。2024-03-20邹留华V1.21、增加版本修订记录；2、更正错别字和不通语句，各章节统一格式，缩小页边距；3、统一终端型号为HRJ704电能质量监测分析终端；4、界面显示改为最新版本的以太网模式。2024-09-10王晴V1.31、界面显示改为最新版本的 GPRS 模式。2024-09-11王晴目 录第一章 HRJ700 综述 3第二章 HRJ704 功能介绍 4第三章 HRJ704 技术参数 6第四章 HRJ704 外形和接线 9第五章 HRJ704 显示说明 12第六章 HRJ704 常见故障与排除 34版本：V1.3第一章 HRJ700 综述理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的进展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备安全运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的安全稳定运行。HRJ700 系列电能质量监测终端采纳先进的 32 位 DSP 处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网的高达 63 次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。HRJ703 装置可以同时采集分析多至 8 个监测点的电...
