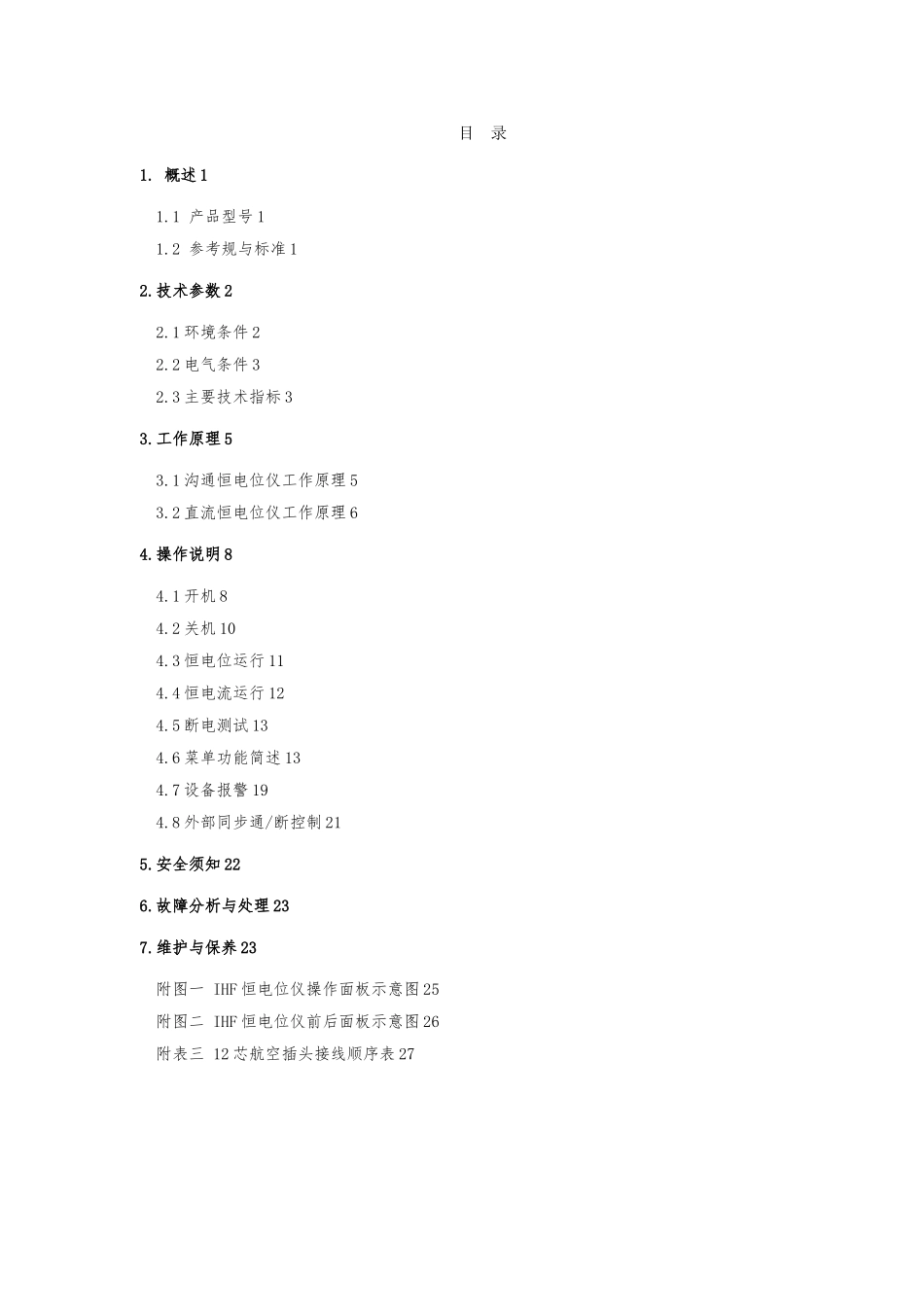

IHF 数控高频开关恒电位仪使用说明书雅合科技进展2024-3目 录1. 概述 11.1 产品型号 11.2 参考规与标准 12.技术参数 22.1 环境条件 22.2 电气条件 32.3 主要技术指标 33.工作原理 53.1 沟通恒电位仪工作原理 53.2 直流恒电位仪工作原理 64.操作说明 84.1 开机 84.2 关机 104.3 恒电位运行 114.4 恒电流运行 124.5 断电测试 134.6 菜单功能简述 134.7 设备报警 194.8 外部同步通/断控制 215.安全须知 226.故障分析与处理 237.维护与保养 23附图一 IHF 恒电位仪操作面板示意图 25附图二 IHF 恒电位仪前后面板示意图 26附表三 12 芯航空插头接线顺序表 271. 概 述IHF 系 列 数 控 高 频 开 关 恒 电 位 仪 是 最 新 式 强 制 电流 阴 极 保 护 电 源 装 置 。 它 以 IGBT 为 核 心 器 件 ， 采 纳先 进 的 数 字 控 制 技 术 和 高 频 开 关 电 源 技 术 完 成 功率 转 换 。 与 传 统 阴 极 保 护 电 源 （ 磁 饱 和 或 可 控 硅恒 电 位 仪 ） 相 比 ，IHF 型 数 控 高 频 开 关 恒 电 位 仪 具有 体 积 小 、 重 量 轻 （ 约 为 相 控 电 源 的1/5 ） 、 功 率因 数 高 、 纹 波 系 数 低 、 控 制 精 确 、 便 于 联 网 等 一系 列 无 可 比 拟 的 优 势 ， 是 可 控 硅 或 磁 饱 和 等 传 统恒 电 位 仪 的 升 级 换 代 产 品 。 IHF 系 列 数 控 高 频 开 关 恒 电 位 仪 用 于 土 壤 、 海 水 、淡 水 、 化 工 介 质 中 的 钢 质 管 道 、 电 缆 、 钢 码 头 、舰 船 、 储 罐 罐 底 、 冷 却 器 等 金 属 构 筑 物 的 强 制 电流 阴 极 保 护 系 统 ， 也 可 用 于 电 镀 、 电 解 、 金 属 表面 处 理 等 。1.1 产 品 型 号IHF-□ / □ 输 出 额 定 电 压输 出 额 定 电 流产 品 代 号示 例 ： IHF- 50/36 表 示 输 出 电 流 50A 、 输 出 电 压 36V 的 高频 开 关 恒 电 位 仪 。1.2 参 考 规 与 标 准JB2177 《 电 化 学 硅 整 流 器 、 可 控 硅 整 流 器 》GBT17478-1998 《 低 压 直 流 电 源 设 备 的 特 性 和 安 全...
