LED路灯安装施工组织设计

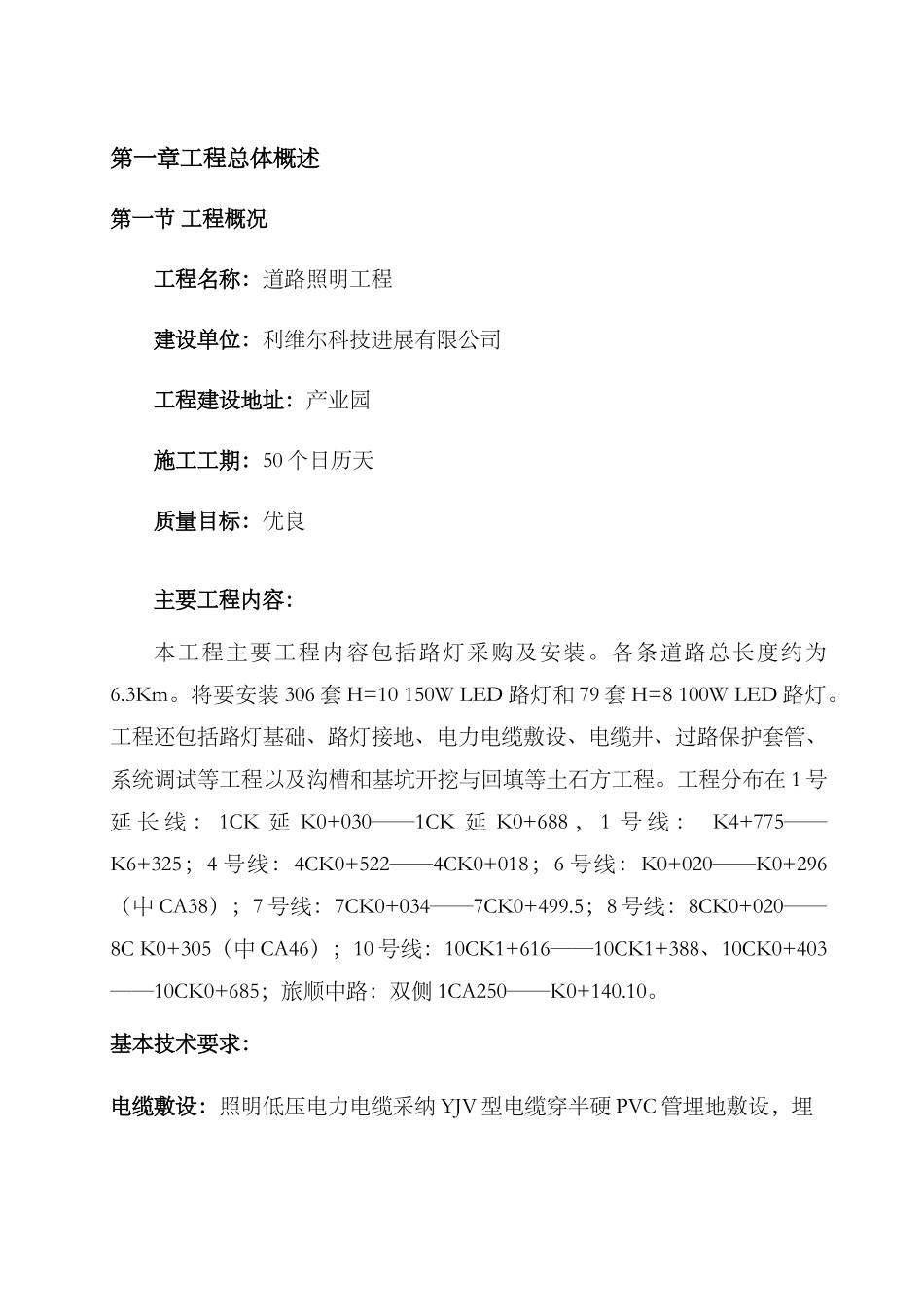

第一章工程总体概述第一节 工程概况工程名称：道路照明工程建设单位：利维尔科技进展有限公司工程建设地址：产业园施工工期：50 个日历天质量目标：优良主要工程内容：本工程主要工程内容包括路灯采购及安装。各条道路总长度约为6.3Km。将要安装 306 套 H=10 150W LED 路灯和 79 套 H=8 100W LED 路灯。工程还包括路灯基础、路灯接地、电力电缆敷设、电缆井、过路保护套管、系统调试等工程以及沟槽和基坑开挖与回填等土石方工程。工程分布在 1 号延 长 线 ： 1CK 延 K0+030——1CK 延 K0+688 ， 1 号 线 ： K4+775——K6+325；4 号线：4CK0+522——4CK0+018；6 号线：K0+020——K0+296（中 CA38）；7 号线：7CK0+034——7CK0+499.5；8 号线：8CK0+020——8C K0+305（中 CA46）；10 号线：10CK1+616——10CK1+388、10CK0+403——10CK0+685；旅顺中路：双侧 1CA250——K0+140.10。基本技术要求：电缆敷设：照明低压电力电缆采纳 YJV 型电缆穿半硬 PVC 管埋地敷设，埋地深度 0.8m，穿越机动车道须套钢管保护。路灯杆内穿设阻燃电线。路灯配线按 L1N、L2N、L3N 相序排列，以达到三相负荷平衡。线路跨越桥梁详见桥梁结构图。灯具布置：机动车道宽 15m，采纳杆高 10m、单臂、光源 LED/150w，双侧对称布置，间距 25m（局部调整），距路边 0.8m。机动车道宽 8m、单臂、LED/100w，单侧布置，间距 25m（局部调整），距路边 0.8m。电器设备：室外电气设备均为防水、防腐密封性。所有非带电金属外壳均做良好等电位（PE）联结。每基灯杆设单杆短路保护器（火、零双保险）及一个微型自动断路器，（6A），设置于灯门处。LED 单灯补偿，补偿后功率因数应大于 0.95.照明控制：路灯照明采纳微电脑智能控制器进行控制。双侧布置路灯控制设置为深夜关闭道路一侧路灯。单侧布置路灯控制设置为二回路（部分小路段控制设置一回路，详见平面、系统图）深夜关闭一回路，形成间隔照明。园区道路平均照度（Eav）不低于 22Lx。均匀度（U）最小值不低于 0.42灯杆、灯具：路灯仰角不超过 15 度，悬挑长度不超过安装 1/4，选择优质灯杆；壁厚不小于 4mm，灯杆内外热镀锌处理，做局部结构强化处理，机械强度及各项技术指标应满足《钢结构设计法律规范》GB50017-2024，《固定式通用灯具安全要求》等法律规范要求及通过 3C 认证产品。防雷接地保护：照明控制柜做接地设置，接地电阻不大于 4 欧姆，接地极采纳直径...
