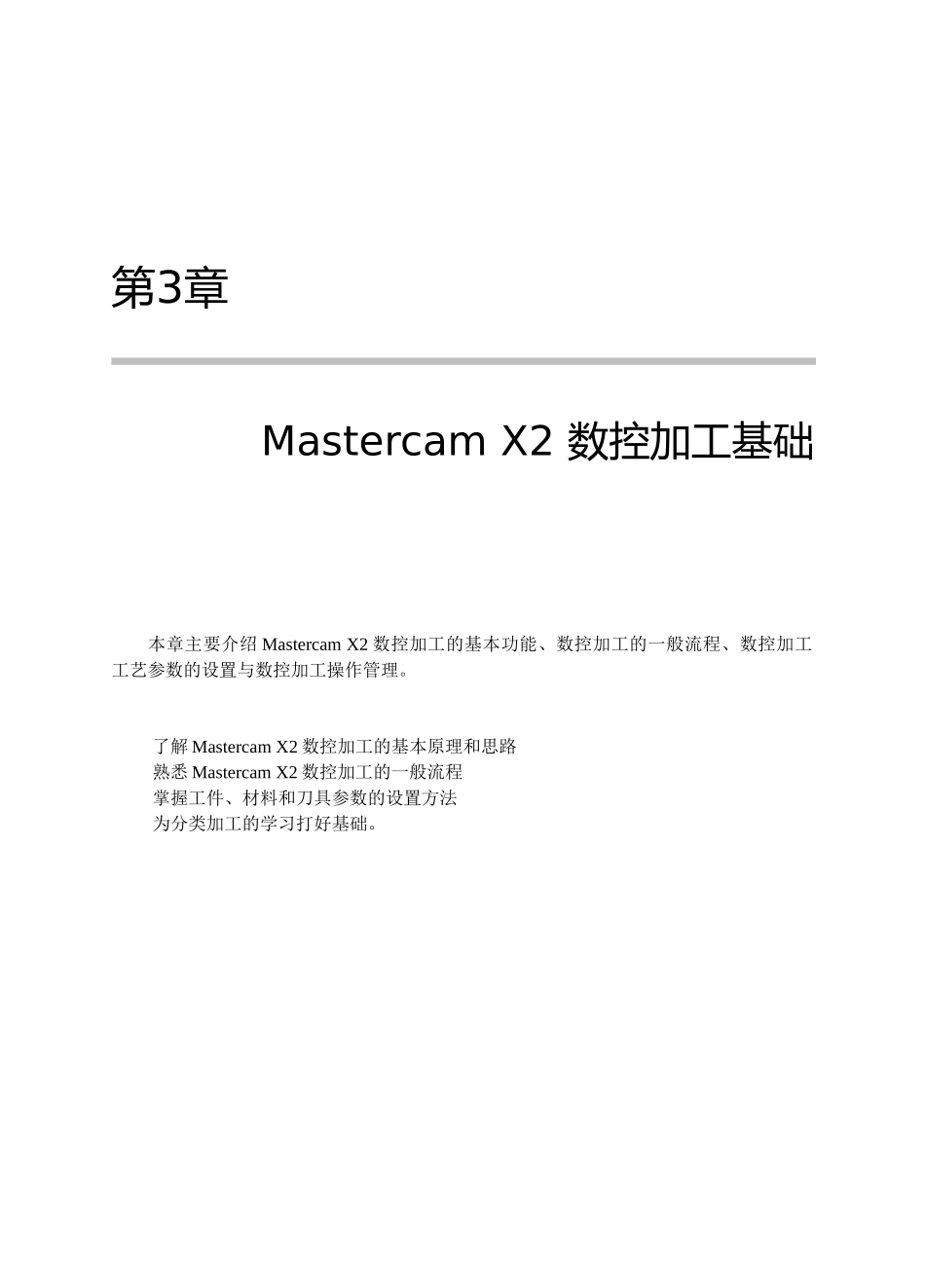

第3章Mastercam X2 数控加工基础本章主要介绍 Mastercam X2 数控加工的基本功能、数控加工的一般流程、数控加工工艺参数的设置与数控加工操作管理。 了解 Mastercam X2 数控加工的基本原理和思路 熟悉 Mastercam X2 数控加工的一般流程 掌握工件、材料和刀具参数的设置方法 为分类加工的学习打好基础。3.1 Mastercam X2 数控加工自动编程的一般流程Mastercam X2 系统加工的一般流程为：用 CAD 模块设计产品的 3D 模型；用 CAM 模块产生 NCI 文件；通过 POST 后处理生成数控加工设备的可执行代码，即 NC 文件。数控编程的基本过程与容如图 3-1 所示。图 313.2 选择加工设备与设定安全区域3.2.1 选择加工设备Mastercam X2 包括铣削系统、车削系统、线切割系统、雕铣系统、设计模块等五类机床设备，各模块都包含有完整的设计(CAD)系统，其中铣削系统和车削系统的应用最广泛。铣床模块可以实现外形铣削、型腔加工、钻孔加工、平面加工、曲面加工和多轴加工等加工方式；车床模块可实现粗车、精车、切槽和车螺纹等加工方式。1. 选择机床类型选择【机床类型】下的子菜单，即可进入对应的加工系统。下面介绍铣床和车床两类常用的加工设备。1) 铣床铣削系统是 Mastercam X2 数控加工的主要组成部分，选择【机床类型】|【铣削系统】，其子菜单如图 32 所示。 图 32铣削设备可以分为两大类，卧式铣床(主轴平行于机床台面)和立式铣床(主轴垂直于机床台面)。常用设备有以下类型。●MILL 3-AXIS HMC：3 轴卧式铣床。●MILL 3-AXIS VMC：3 轴立式铣床。●MILL 4-AXIS HMC：4 轴卧式铣床。●MILL 4-AXIS VMC：4 轴立式铣床。●MILL 5-AXIS TABLE- HEAD VERTICAL：5 轴立式铣床。●MILL 5-AXIS TABLE- HEAD HORIZONTAL：5 轴卧式铣床。●MILL DEFAULT：系统默认铣床2) 车床选择【机床类型】|【车削系统】命令，系统弹出级联子菜单。车床主要有以下类型。●LATHE 2-AXIS:两轴车床。●LATHE C-AXIS MILL-TURN BASIC：带旋转台的 C 轴车床。●LATHE MULTI-AXIS MILL-TURN ADVANCED 2-2：带 2-2 旋转台的多轴车床。●LATHE MULTI-AXIS MILL-TURN ADVANCED 2-4-B：带 2-4-B 旋转台的多轴车床。●LATHE MULTI-AXIS MILL-TURN ADVANCED 2-4：带 2-4 旋转台的多轴车床。2. 机床定义管理选择【设置】|【机床定义管理器】命令，系统弹出如图 3-3 所示的【CNC 机床类型】...
