MicroLogix1400以太网驱动产品规格说明书

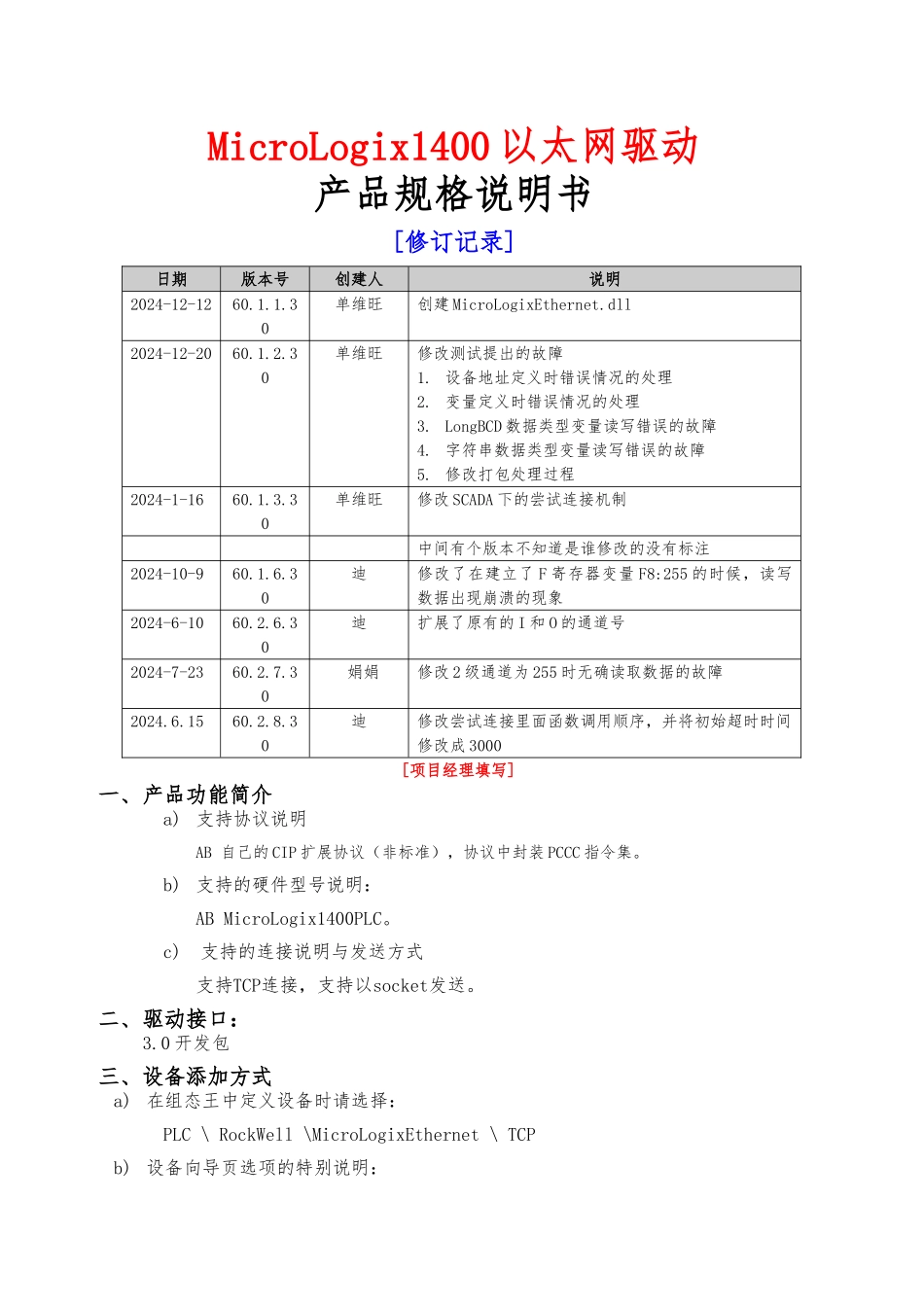

MicroLogix1400 以太网驱动产品规格说明书[修订记录]日期版本号创建人说明2024-12-1260.1.1.30单维旺创建 MicroLogixEthernet.dll2024-12-2060.1.2.30单维旺修改测试提出的故障1. 设备地址定义时错误情况的处理2. 变量定义时错误情况的处理3. LongBCD 数据类型变量读写错误的故障4. 字符串数据类型变量读写错误的故障5. 修改打包处理过程2024-1-1660.1.3.30单维旺修改 SCADA 下的尝试连接机制中间有个版本不知道是谁修改的没有标注2024-10-960.1.6.30迪修改了在建立了 F 寄存器变量 F8:255 的时候，读写数据出现崩溃的现象2024-6-1060.2.6.30迪扩展了原有的 I 和 O 的通道号2024-7-2360.2.7.30 娟娟修改 2 级通道为 255 时无确读取数据的故障2024.6.1560.2.8.30迪修改尝试连接里面函数调用顺序，并将初始超时时间修改成 3000 [项目经理填写]一、产品功能简介a) 支持协议说明AB 自己的 CIP 扩展协议（非标准），协议中封装 PCCC 指令集。b) 支持的硬件型号说明：AB MicroLogix1400PLC。c) 支持的连接说明与发送方式支持TCP连接，支持以socket发送。二、驱动接口：3.0 开发包三、设备添加方式a) 在组态王中定义设备时请选择：PLC \ RockWell \MicroLogixEthernet \ TCPb) 设备向导页选项的特别说明：是否选串口是是否有地址选择页是 通讯方式串口描述TCP网络设备需要选择串口的原因是：一个设备接口(如 Com1、网卡)开启一个线程。c) 对于串口设备通讯参数的推举设置如下无，视具体设备而定四、本设备的地址格式与地址围设备地址 : IP 地址:端口号例如：172.16.7.95:44818说明：端口号为可选项，假如不指定，默认为 44818。五、寄存器列说明寄存器名称通道围数据类型变量类型访问属性说明O:EleNoEleNo:0 ~ 255(element no)SHORTUSHORTBCDI/O 整型读写输出文件O:EleNo/bitEleNo:0 ~ 255(element no)bit:0 ~ 15(element 中的特定位)BitI/O 离散I:EleNoEleNo:0 ~ 255(element no)SHORTUSHORTBCDI/O 整型读写输入文件I:EleNo/bitEleNo:BitI/O 离散0 ~ 255(element no)bit:0 ~ 15(element 中的特定位)S:EleNoEleNo:0 ~ 65(element no)SHORTUSHORTBCDI/O 整型读写STATUS 文件S:EleNo/bitEleNo:0 ~ 65(element no)bit:0 ~ 15(t element中 的 特 定位)BitI/O 离散BfilesNo:EleNofilesNo: 9 ~ 255 or 3( 可 选 项 , 默认为 3)EleNo:0 ~ 255(element SHOR...
