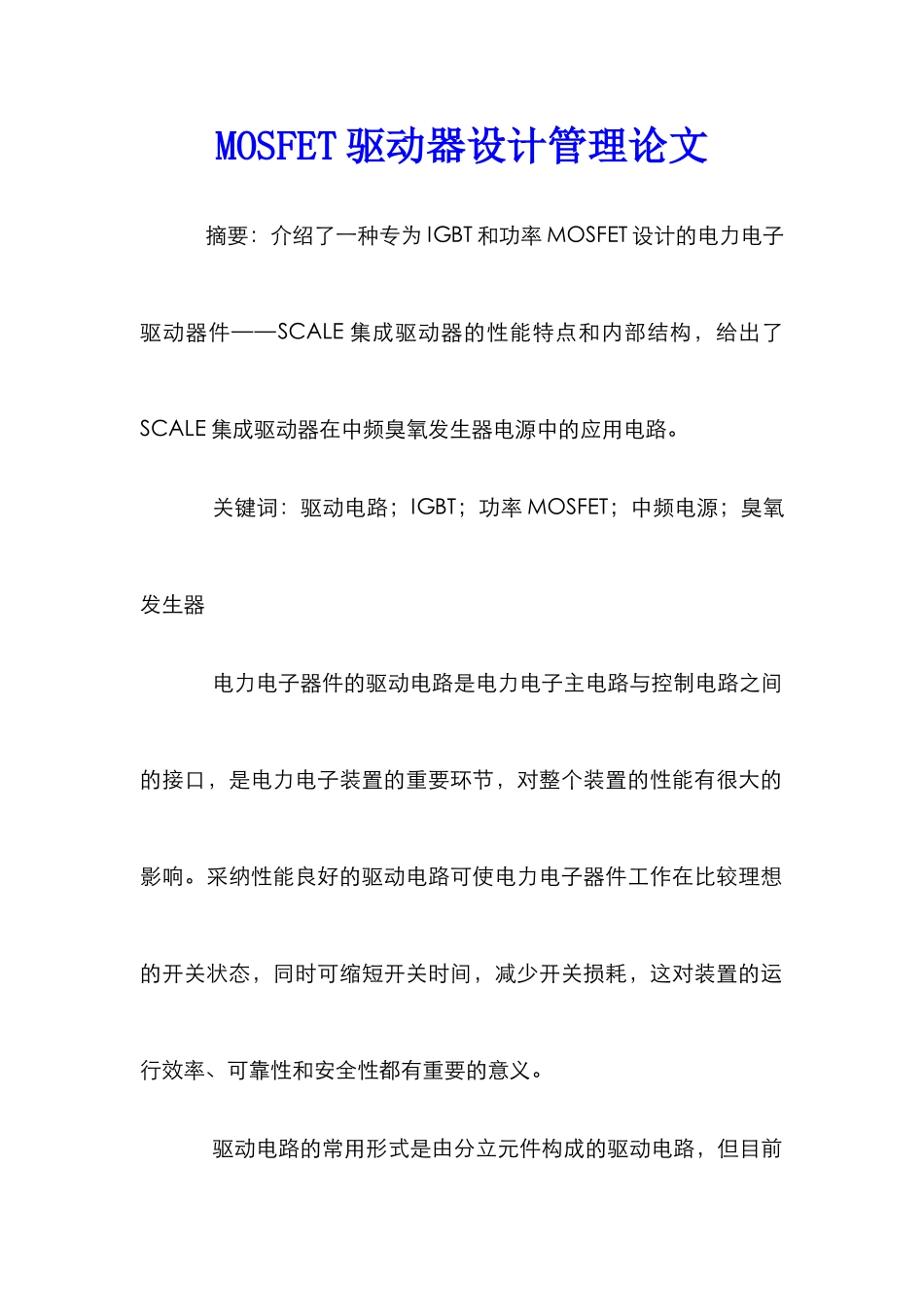

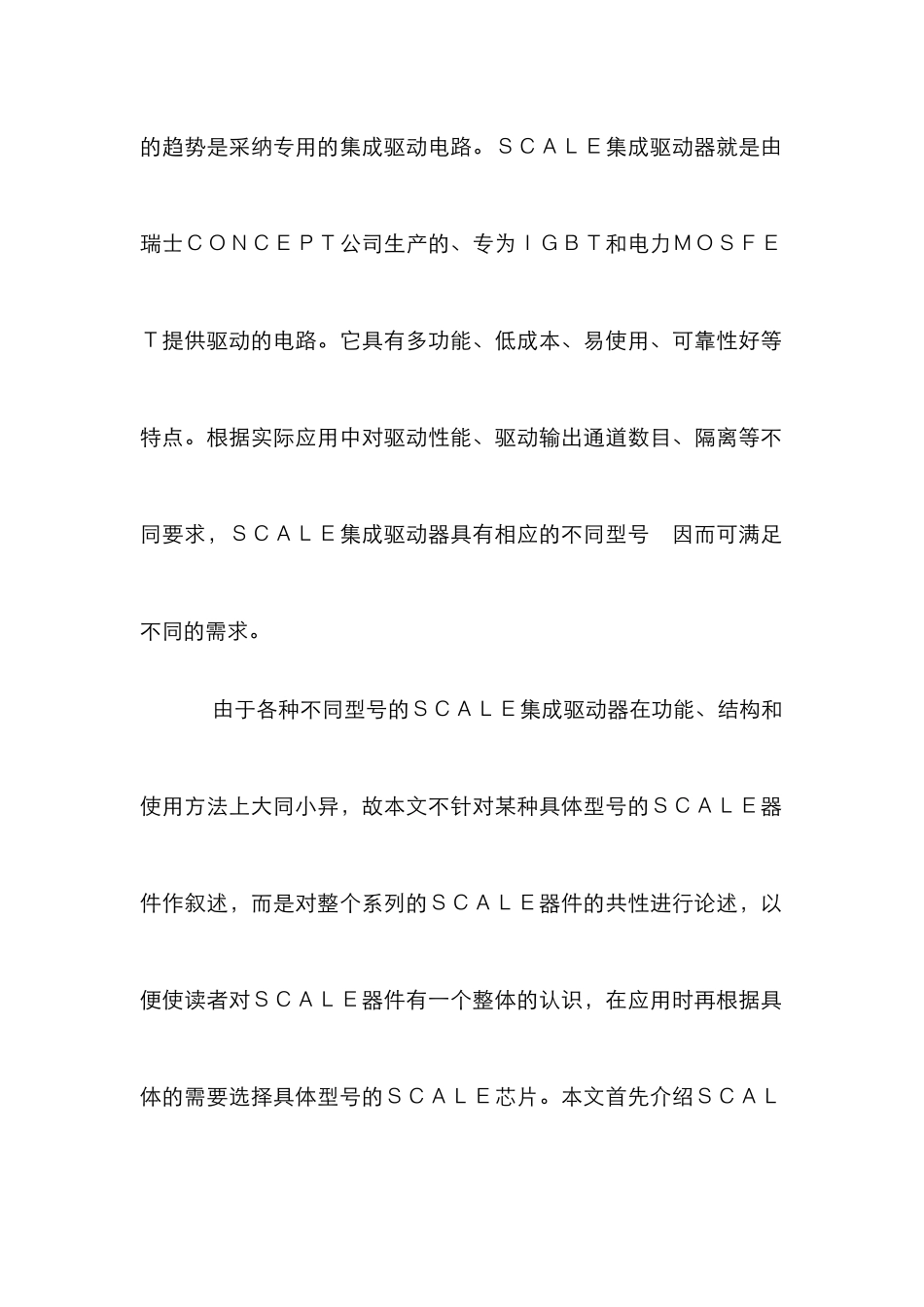

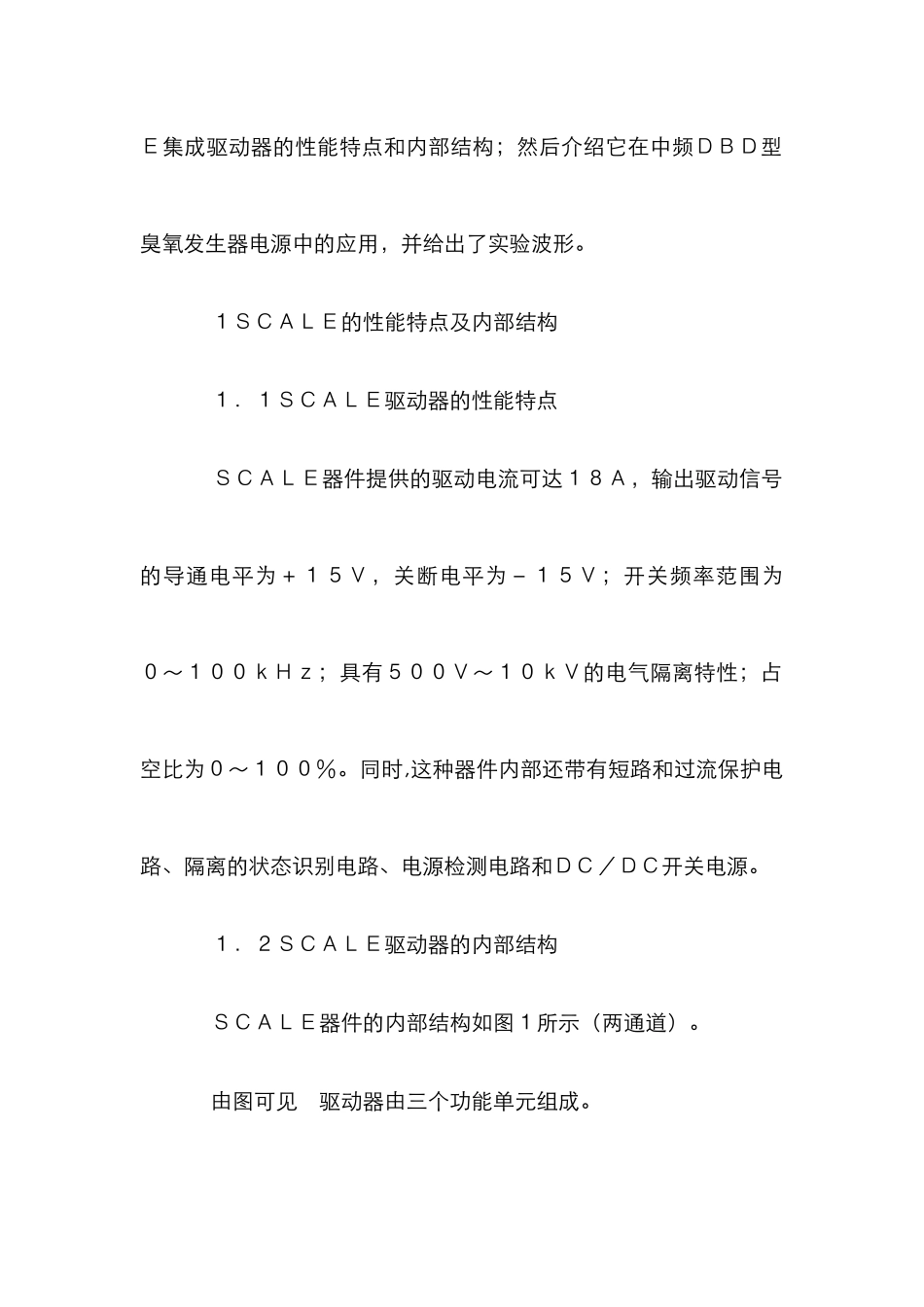

MOSFET 驱动器设计管理论文 摘要：介绍了一种专为 IGBT 和功率 MOSFET 设计的电力电子驱动器件——SCALE 集成驱动器的性能特点和内部结构，给出了SCALE 集成驱动器在中频臭氧发生器电源中的应用电路。 关键词：驱动电路；IGBT；功率 MOSFET；中频电源；臭氧发生器 电力电子器件的驱动电路是电力电子主电路与控制电路之间的接口，是电力电子装置的重要环节，对整个装置的性能有很大的影响。采纳性能良好的驱动电路可使电力电子器件工作在比较理想的开关状态，同时可缩短开关时间，减少开关损耗，这对装置的运行效率、可靠性和安全性都有重要的意义。 驱动电路的常用形式是由分立元件构成的驱动电路，但目前的趋势是采纳专用的集成驱动电路。ＳＣＡＬＥ集成驱动器就是由瑞士ＣＯＮＣＥＰＴ公司生产的、专为ＩＧＢＴ和电力ＭＯＳＦＥＴ提供驱动的电路。它具有多功能、低成本、易使用、可靠性好等特点。根据实际应用中对驱动性能、驱动输出通道数目、隔离等不同要求，ＳＣＡＬＥ集成驱动器具有相应的不同型号因而可满足不同的需求。 由于各种不同型号的ＳＣＡＬＥ集成驱动器在功能、结构和使用方法上大同小异，故本文不针对某种具体型号的ＳＣＡＬＥ器件作叙述，而是对整个系列的ＳＣＡＬＥ器件的共性进行论述，以便使读者对ＳＣＡＬＥ器件有一个整体的认识，在应用时再根据具体的需要选择具体型号的ＳＣＡＬＥ芯片。本文首先介绍ＳＣＡＬＥ集成驱动器的性能特点和内部结构；然后介绍它在中频ＤＢＤ型臭氧发生器电源中的应用，并给出了实验波形。 １ＳＣＡＬＥ的性能特点及内部结构 １．１ＳＣＡＬＥ驱动器的性能特点 ＳＣＡＬＥ器件提供的驱动电流可达１８Ａ，输出驱动信号的导通电平为＋１５Ｖ，关断电平为－１５Ｖ；开关频率范围为０～１００ｋＨｚ；具有５００Ｖ～１０ｋＶ的电气隔离特性；占空比为０～１００％。同时,这种器件内部还带有短路和过流保护电路、隔离的状态识别电路、电源检测电路和ＤＣ／ＤＣ开关电源。 １．２ＳＣＡＬＥ驱动器的内部结构 ＳＣＡＬＥ器件的内部结构如图１所示（两通道）。 由图可见驱动器由三个功能单元组成。 第一个功能单元是逻辑与驱动电路接口（ＬＤＩ），用于驱动两个通道。当加在输入端ＩｎＡ和ＩｎＢ的ＰＷＭ信号经过处理后，其驱动信息被分别送到每个驱动通道的脉冲变压器。由于变压器不易传输频率范围和占空比都比较宽的ＰＷＭ信号，因此，ＬＤＩ主要用来解决这个问题。ＬＤＩ的主...
