OPGWADSS光缆线路设计说明

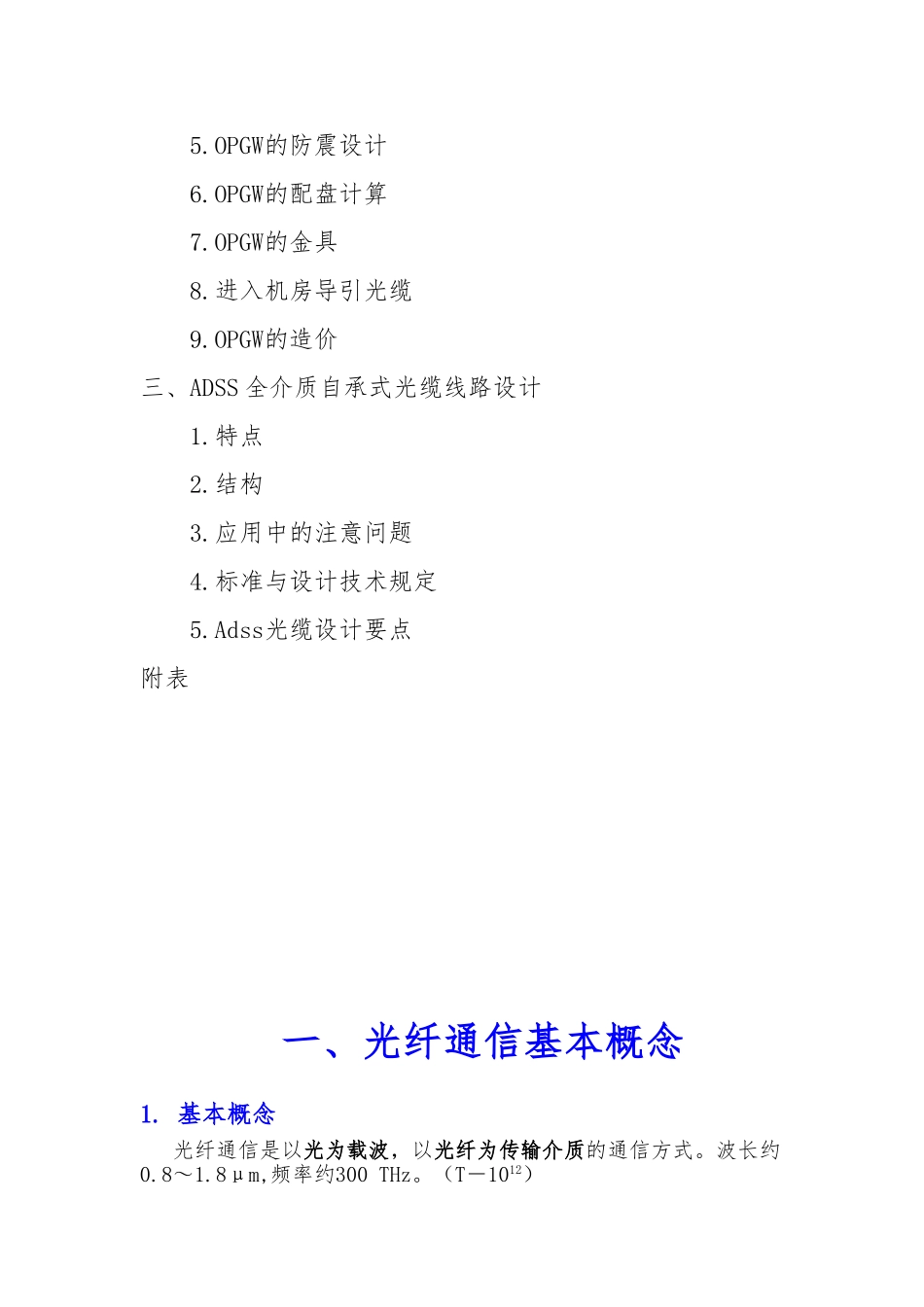

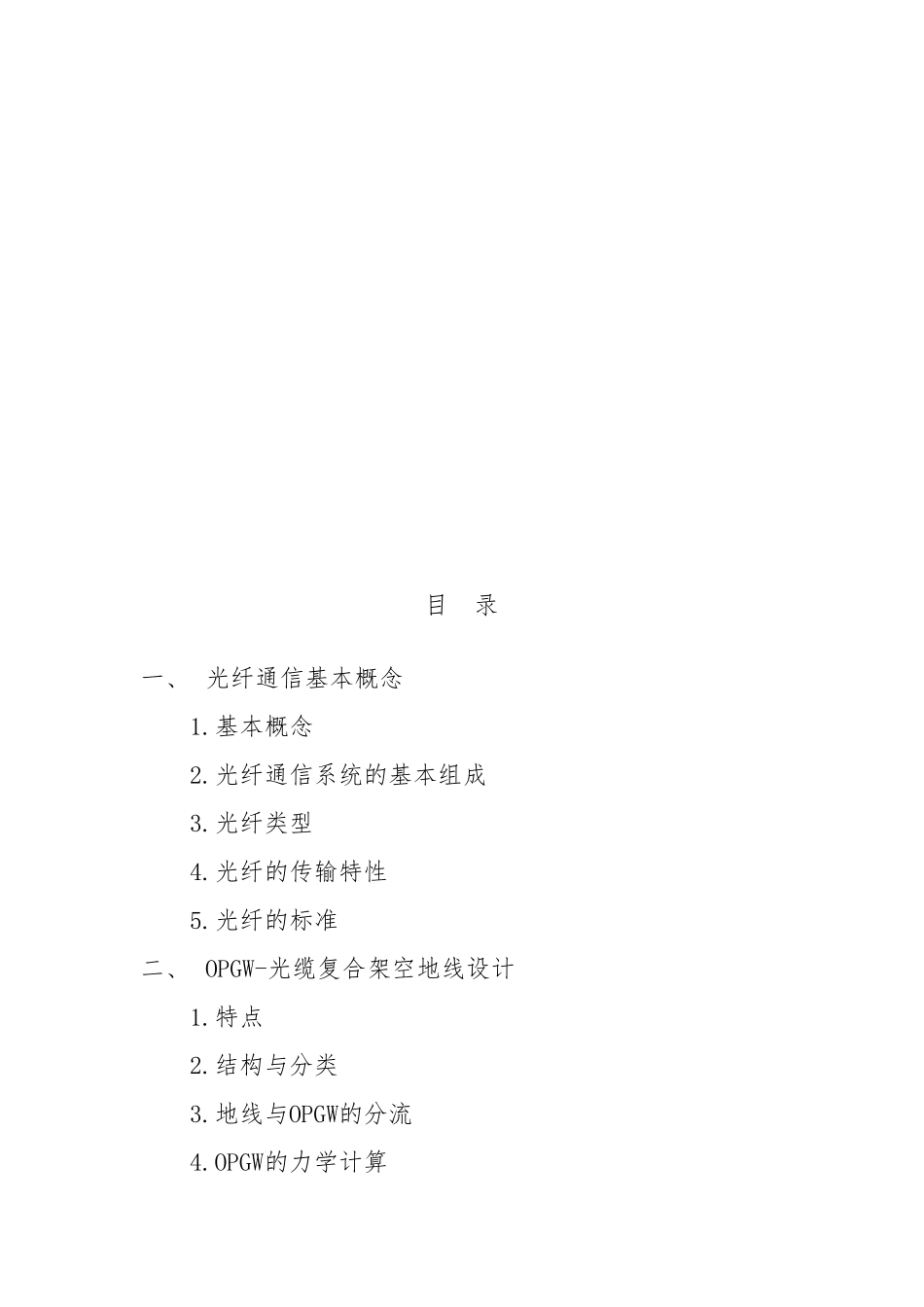

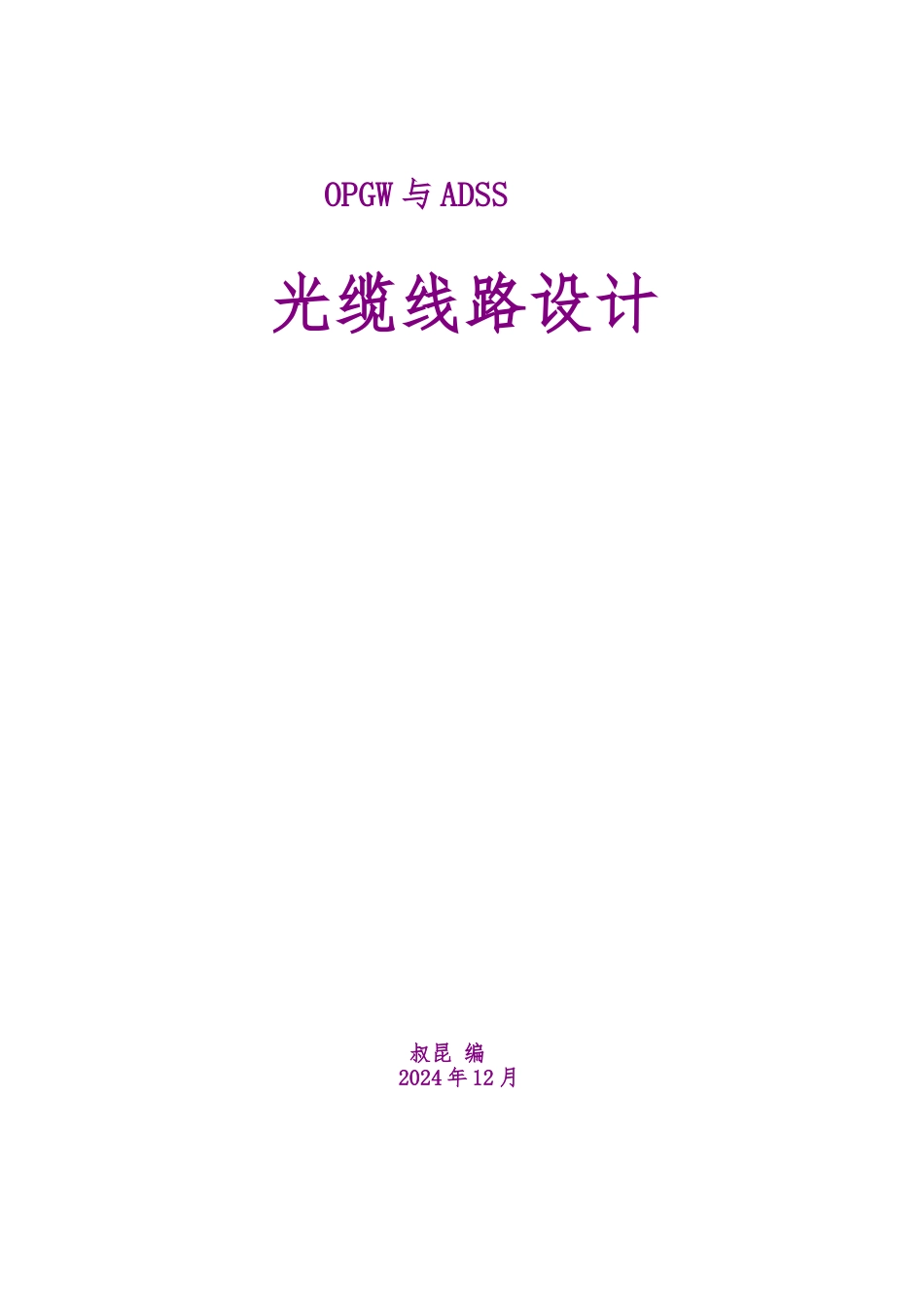

OPGW 与 ADSS光缆线路设计叔昆 编2024 年 12 月目 录一、 光纤通信基本概念1.基本概念2.光纤通信系统的基本组成3.光纤类型4.光纤的传输特性5.光纤的标准二、 OPGW-光缆复合架空地线设计1.特点2.结构与分类3.地线与OPGW的分流4.OPGW的力学计算5.OPGW的防震设计6.OPGW的配盘计算7.OPGW的金具8.进入机房导引光缆9.OPGW的造价三、ADSS 全介质自承式光缆线路设计1.特点2.结构3.应用中的注意问题4.标准与设计技术规定5.Adss光缆设计要点附表一、光纤通信基本概念1. 基本概念光纤通信是以光为载波，以光纤为传输介质的通信方式。波长约0.8～1.8μm,频率约300 THz。（T－1012）光纤的材料：绝缘的石英（SiO2)光纤通信的优点： a) 频带宽，传输容量大；b) 损耗小，中继距离长；c) 质量轻，体积小；d) 不受各种电磁场的干扰；e) 性能好，无法窃听；f) 节约金属材料，石英（SiO2)地球上广泛分布，用不完。2. 光纤通信系统的基本组成光纤通信在通信网、广播电视网、计算机网络中得到广泛的应用。3. 光纤的类型 光纤类型分多膜光纤和单模光纤。多膜光纤：容量小，适用于短距离系统。单模光纤：容量大，适用于长距离系统。工程中基本上用单模光纤。4. 光纤的传输特性1）光信号经过光纤传输后，要产生损耗和畸变（失真）。2）产生信号畸变的主要原因是光纤中存在色散。（由于不同成分光的时间延迟不同，而产生的一种物理效应）。3）损耗和色散是光纤最重要的传输特性。损耗限制了系统传输的距离，色散限制了系统传输的容量。4）损耗的最低理论极限为0.149db/km。5. 光纤的标准1) 制定光纤标准的国际组织有：信号源电发射机光发射机光接收机电接收机信宿电 信 号 输入光 信号 输出光 信号 输入电信号输出光缆线路 国际电信联盟（ITU－T） 国际电工委员会（IEC）2) 主要的标准有 a)G.652:单模光纤，波长1.31μm,衰耗为0.35，用于一般长度的线路，价格低。目前，世界上已敷设的光纤中，有90％采纳这种光纤。 对于要求速率很高，距离很长的系统，采纳G652B光纤的光缆。b)G.655: 单模光纤，色散低，衰耗为0.22，频带宽，传输距离大于400km，有利于进展。但价格贵1/3。 c)设计规程 (a)中华人民国电力行业标准《电力系统同步数字系列（SDH）光缆通信工程设计技术规定》(b)中华人民国电力行业标准《光纤复合架空地线》DL/T 832-2024 (c)中华人民国电力行业标准《全介质自承式光缆》DL/T 788-2001 二、OPGW-光缆复合架空地线设...
