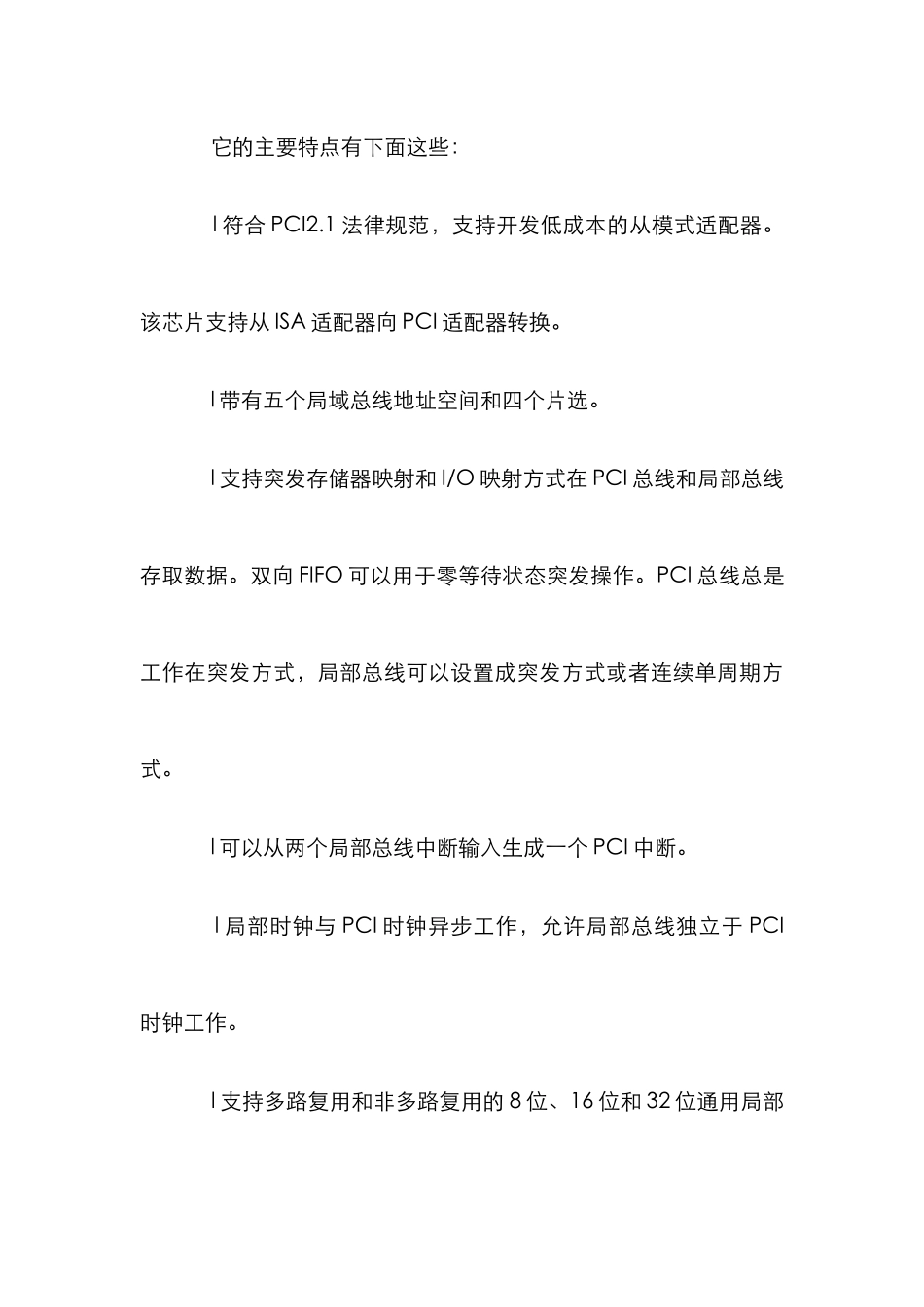

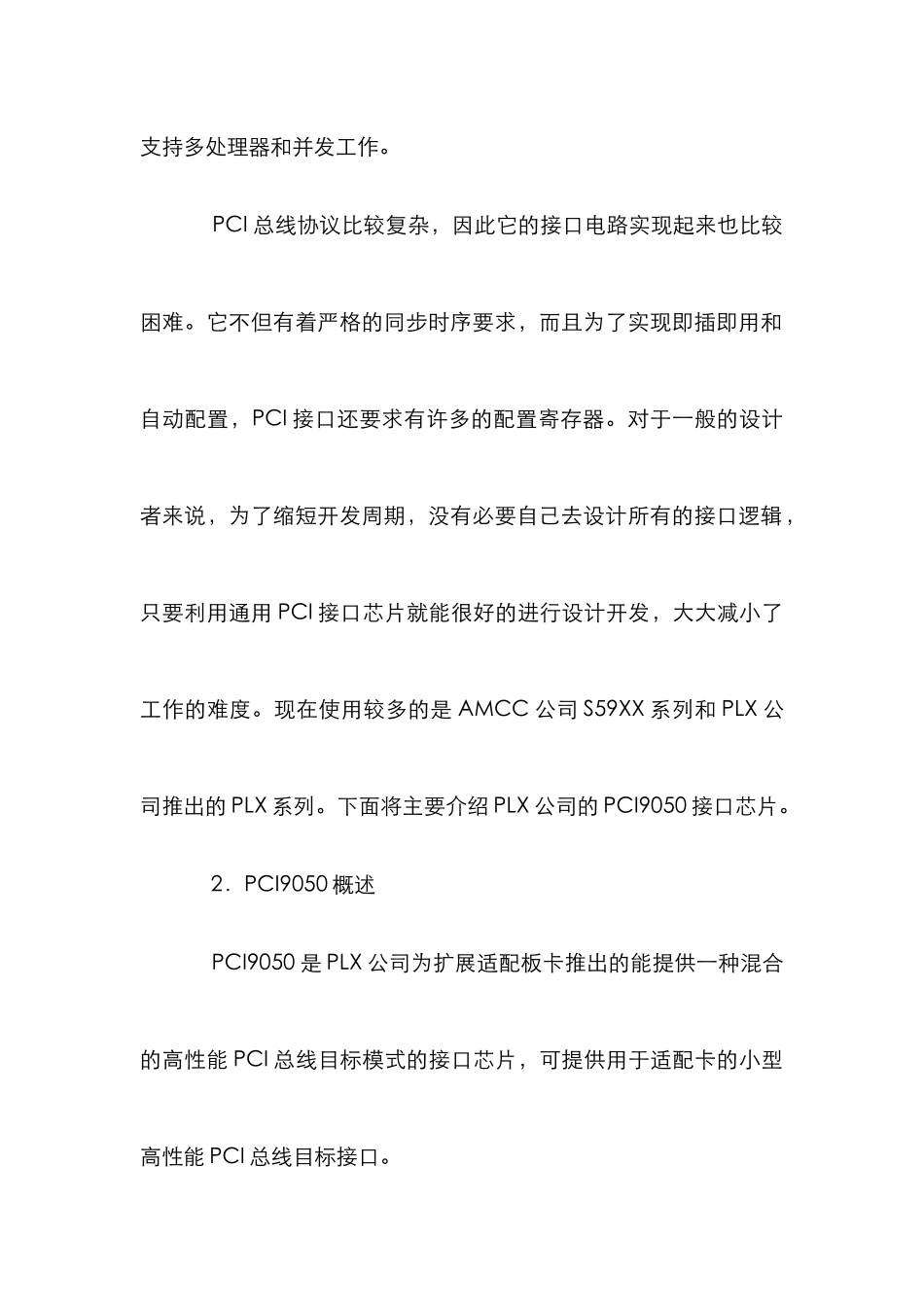

PCI 总线接口芯片管理论文 摘要:PCI9050 是 PLX 公司推出的一种低成本的 PCI 协议从模式接口芯片。本文主要介绍了它的功能、特点及应用,说明了它在使用时应该注意的一些问题,最后给出了一个具体的应用实例。 关键词:PCI 总线局部总线 PCI9050 1.引言 PCI 总线是目前应用最广泛、最流行的一种高速同步总线,具有 32bit 总线宽度,总线时钟频率为 0~33MHZ,最大传输速率可以达到 132Mbyte/s,远远大于 ISA 总线 5Mbyte/s 的速度。而且,它不象 ISA 总线那样把地址寻址和数据读写控制信号都交给微处理器来处理,而是独立于处理器,所以它可以支持突发传送。PCI 总线与 CPU 无关,与时钟频率也无关,因此它可以应用于各种平台,支持多处理器和并发工作。 PCI 总线协议比较复杂,因此它的接口电路实现起来也比较困难。它不但有着严格的同步时序要求,而且为了实现即插即用和自动配置,PCI 接口还要求有许多的配置寄存器。对于一般的设计者来说,为了缩短开发周期,没有必要自己去设计所有的接口逻辑,只要利用通用 PCI 接口芯片就能很好的进行设计开发,大大减小了工作的难度。现在使用较多的是 AMCC 公司 S59XX 系列和 PLX 公司推出的 PLX 系列。下面将主要介绍 PLX 公司的 PCI9050 接口芯片。 2.PCI9050 概述 PCI9050 是 PLX 公司为扩展适配板卡推出的能提供一种混合的高性能 PCI 总线目标模式的接口芯片,可提供用于适配卡的小型高性能 PCI 总线目标接口。 它的主要特点有下面这些: l 符合 PCI2.1 法律规范,支持开发低成本的从模式适配器。该芯片支持从 ISA 适配器向 PCI 适配器转换。 l 带有五个局域总线地址空间和四个片选。 l 支持突发存储器映射和 I/O 映射方式在 PCI 总线和局部总线存取数据。双向 FIFO 可以用于零等待状态突发操作。PCI 总线总是工作在突发方式,局部总线可以设置成突发方式或者连续单周期方式。 l 可以从两个局部总线中断输入生成一个 PCI 中断。 l 局部时钟与 PCI 时钟异步工作,允许局部总线独立于 PCI时钟工作。 l 支持多路复用和非多路复用的 8 位、16 位和 32 位通用局部总线。 l 总线驱动。PCI9050 直接生成所有的控制、地址和数据信号,用于驱动 PCI 总线,不需要额外驱动电路。 3.PCI9050 的功能描述 PCI9050 为非 PCI 设备和 PCI 总线提供数据通道。 (1)初始化 在上电时,PCI9050 的内部寄存...
