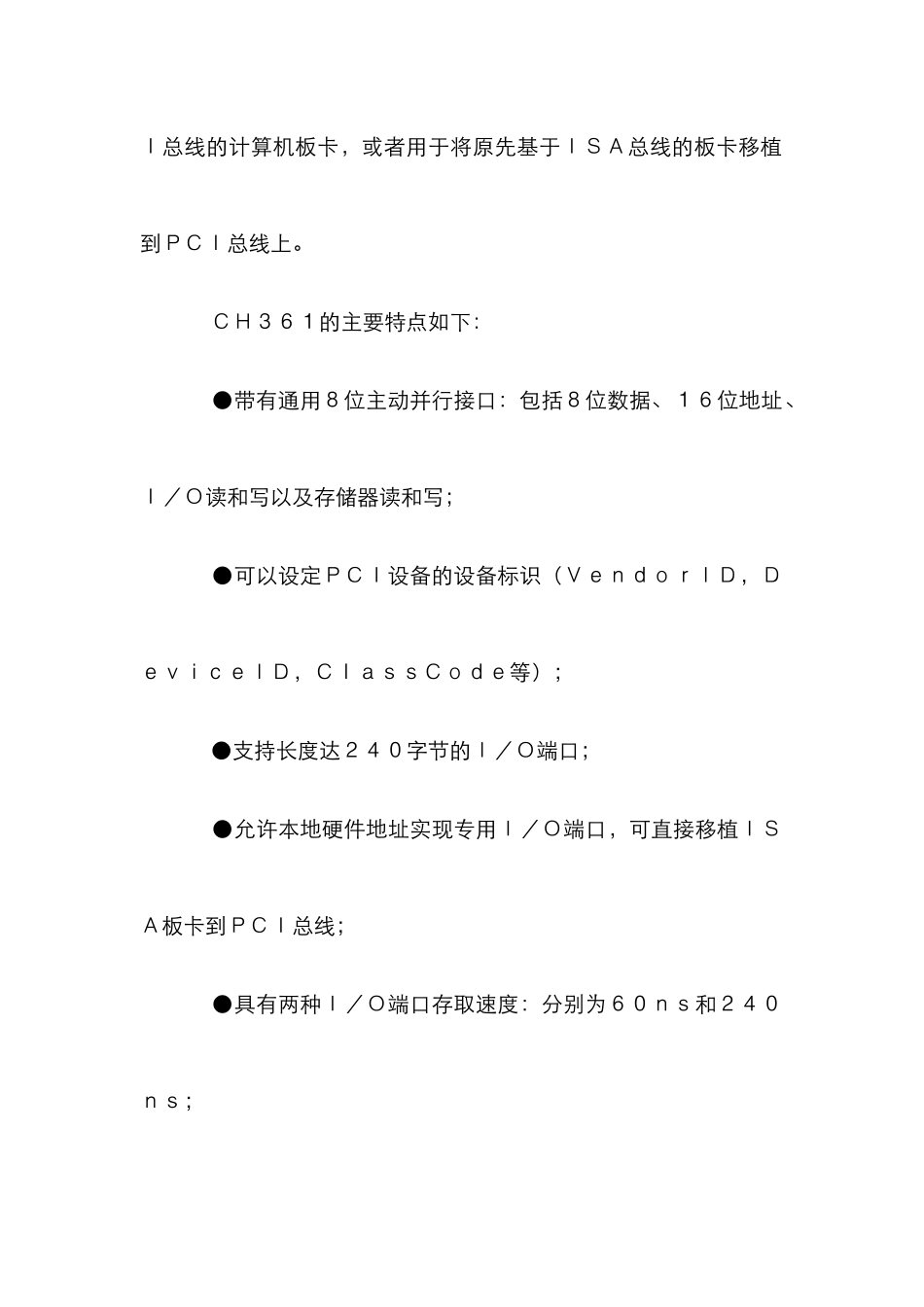

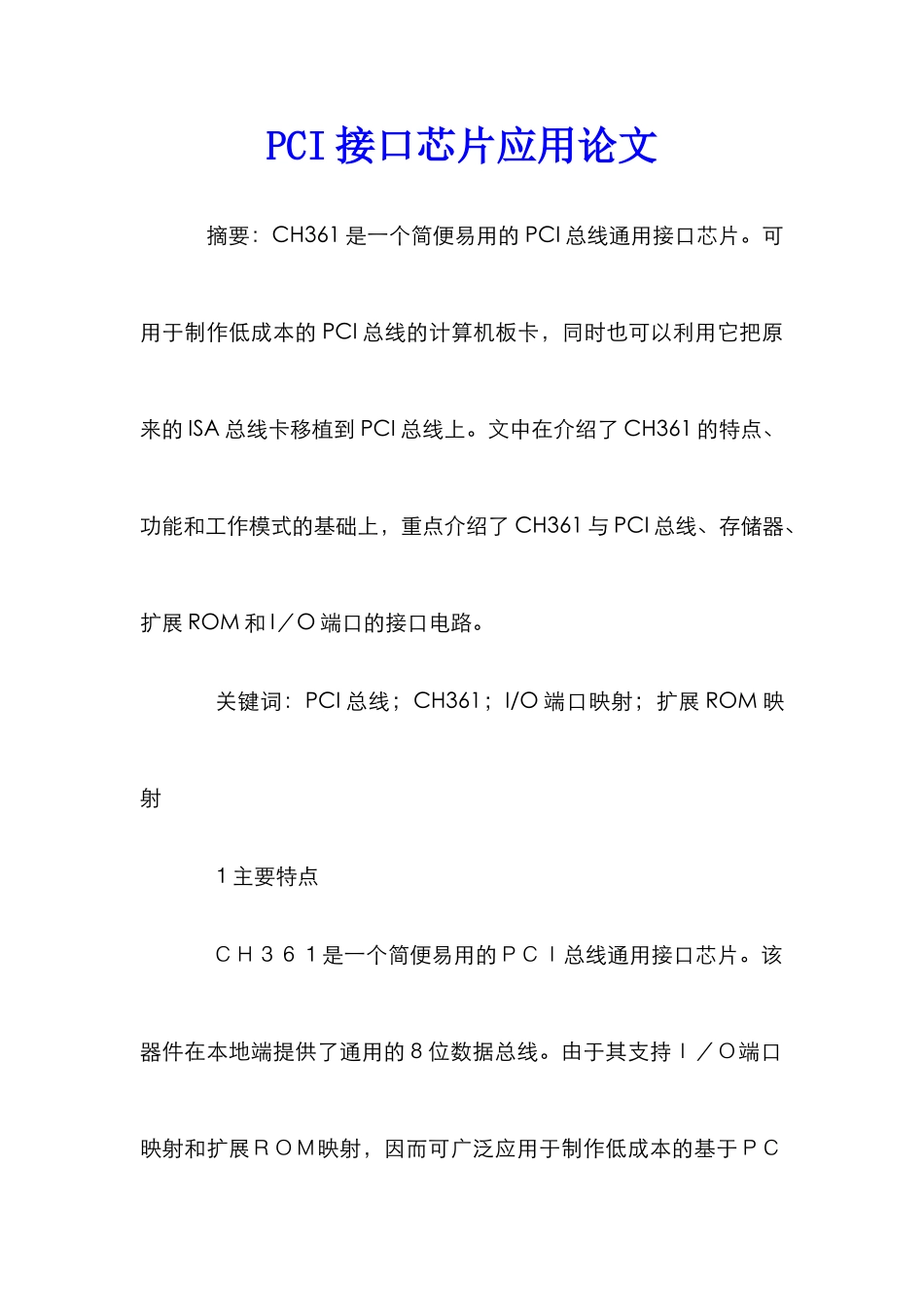

PCI 接口芯片应用论文 摘要:CH361 是一个简便易用的 PCI 总线通用接口芯片。可用于制作低成本的 PCI 总线的计算机板卡,同时也可以利用它把原来的 ISA 总线卡移植到 PCI 总线上。文中在介绍了 CH361 的特点、功能和工作模式的基础上,重点介绍了 CH361 与 PCI 总线、存储器、扩展 ROM 和 I/O 端口的接口电路。 关键词:PCI 总线;CH361;I/O 端口映射;扩展 ROM 映射 1主要特点 CH361是一个简便易用的PCI总线通用接口芯片。该器件在本地端提供了通用的8位数据总线。由于其支持I/O端口映射和扩展ROM映射,因而可广泛应用于制作低成本的基于PCI总线的计算机板卡,或者用于将原先基于ISA总线的板卡移植到PCI总线上。 CH361的主要特点如下: ●带有通用8位主动并行接口:包括8位数据、16位地址、I/O读和写以及存储器读和写; ●可以设定PCI设备的设备标识(VendorID,DeviceID,ClassCode等); ●支持长度达240字节的I/O端口; ●允许本地硬件地址实现专用I/O端口,可直接移植ISA板卡到PCI总线; ●具有两种I/O端口存取速度:分别为60ns和240ns; ●支持直接映射容量为8kB或者32kB的扩展ROM(BootROM); ●支持通过8kB或者32kB扩容窗口映射的、容量为64kB/128kB的扩展ROM; ●支持扩展ROM(BootROM)的写操作,同时支持存储器SRAM和闪存Flash-Memory; 图 2 ●内置预引导Mini-Boot-ROM,可支持扩展ROM模拟; ●内置I2C主设备接口,可挂接I2C从设备; ●支持本地设备数据等待,并可提供本地数据输入缓存; ●内置4 μ s~1ms的硬件计时单元,用于延时; ●采纳80个脚的LQFP80和PQFP80两种形式; ●采纳了4项专利技术和多项专有技术,低成本,简便易用。 2引脚功能 CH361接口芯片的引脚排列如图1所示。各引脚功能如表1所列。 表 1CH361 的引脚功能描述 引脚号引脚名称类型引脚说明 20,61,80VCC 电源+5V 电源 1,21,60GND 电源接地 64PCI_RST 输入系统复位信号线 65PCI_CLK 输入系统时钟信号线 2~5,14~19,22~23, 25~32,66~73,76~79PCI_AD31~PCI_AD0 三态输出及输入地址、数据复用信号线 6,13,24,74PCI_CBE3~PCI_CBE0 输入总线命令、字节使能复用信号线...
