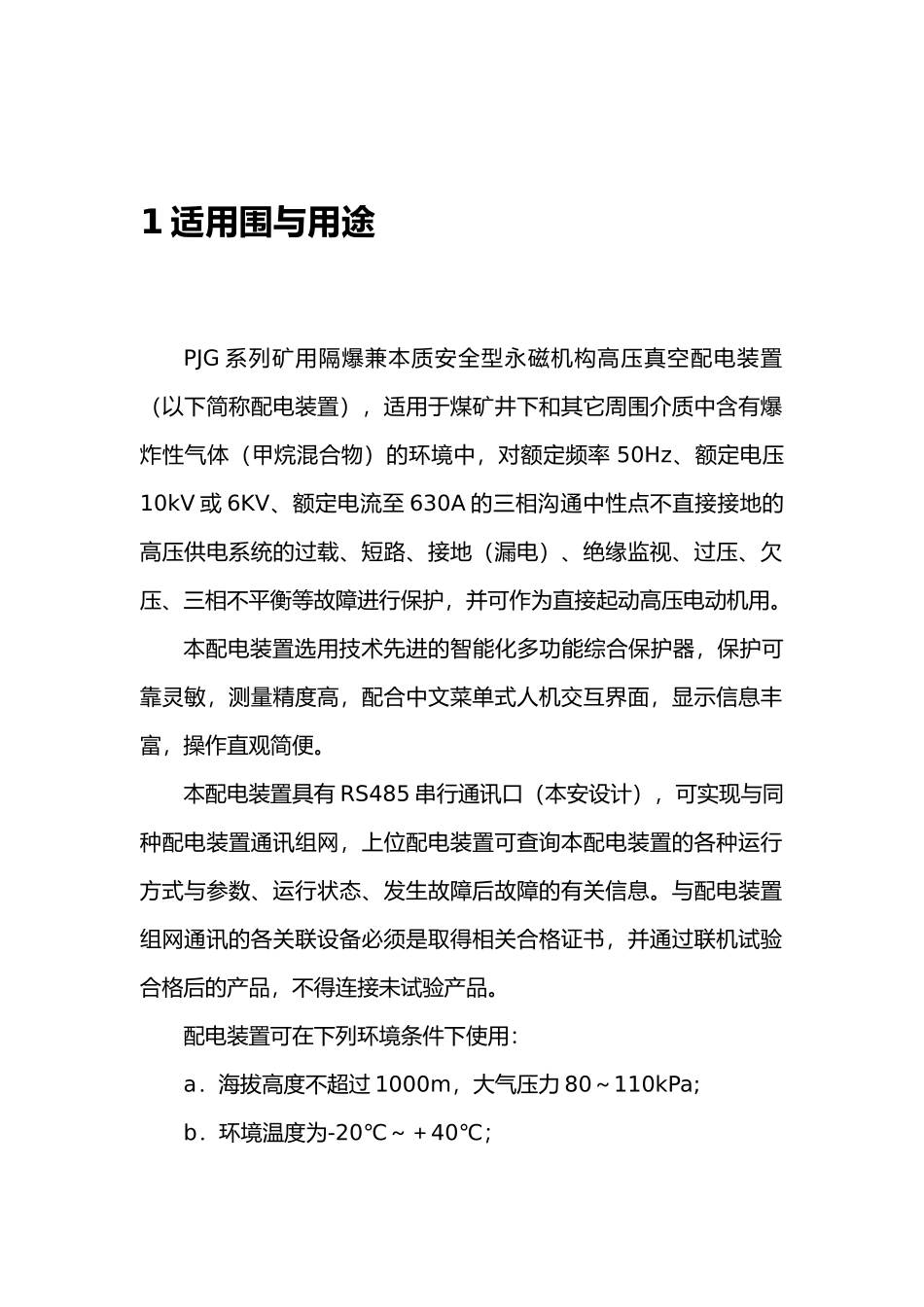

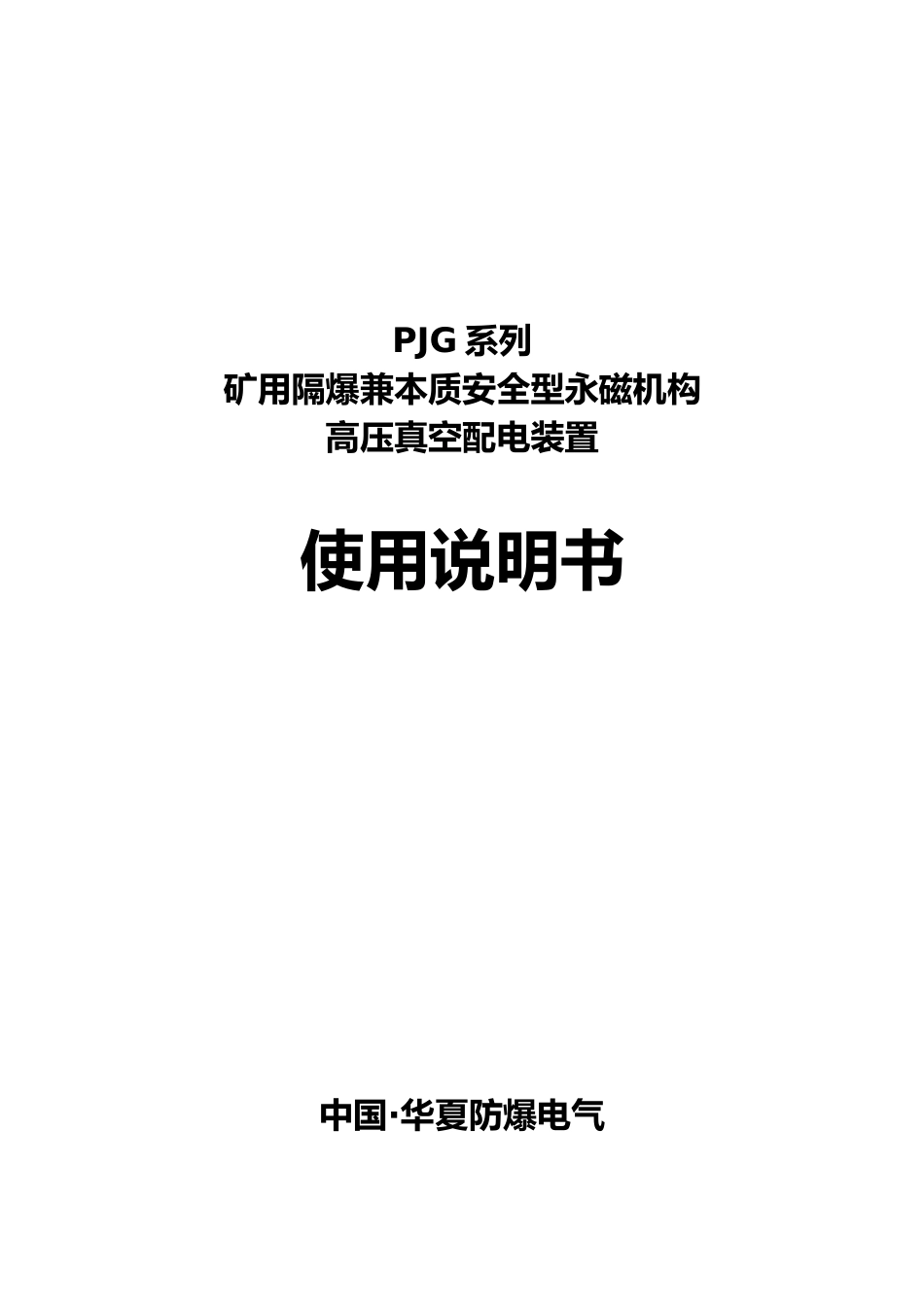

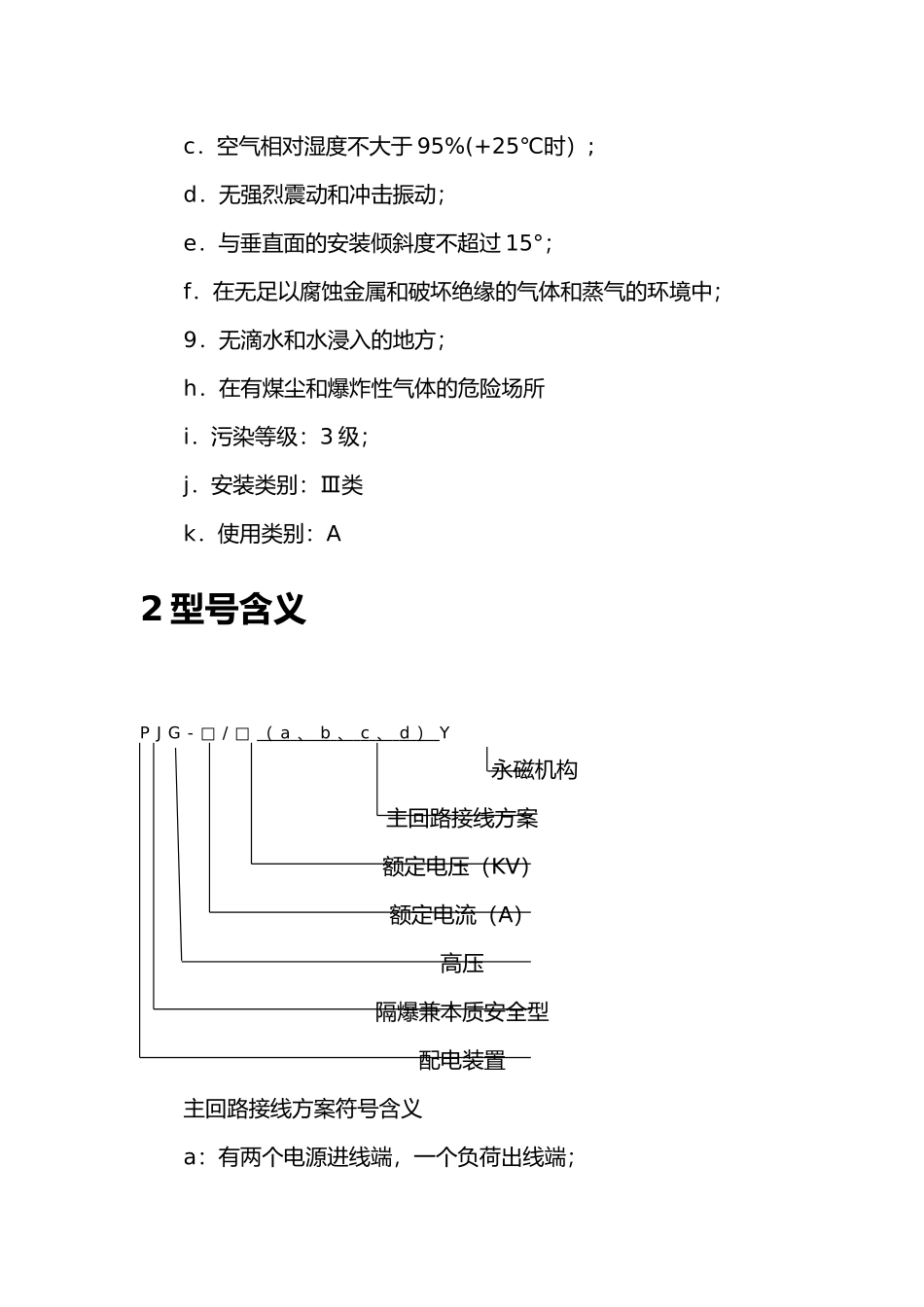

PJG 系列矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书中国·华夏防爆电气1 适用围与用途PJG 系列矿用隔爆兼本质安全型永磁机构高压真空配电装置（以下简称配电装置），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，对额定频率 50Hz、额定电压10kV 或 6KV、额定电流至 630A 的三相沟通中性点不直接接地的高压供电系统的过载、短路、接地（漏电）、绝缘监视、过压、欠压、三相不平衡等故障进行保护，并可作为直接起动高压电动机用。本配电装置选用技术先进的智能化多功能综合保护器，保护可靠灵敏，测量精度高，配合中文菜单式人机交互界面，显示信息丰富，操作直观简便。本配电装置具有 RS485 串行通讯口（本安设计），可实现与同种配电装置通讯组网，上位配电装置可查询本配电装置的各种运行方式与参数、运行状态、发生故障后故障的有关信息。与配电装置组网通讯的各关联设备必须是取得相关合格证书，并通过联机试验合格后的产品，不得连接未试验产品。配电装置可在下列环境条件下使用：a．海拔高度不超过 1000m，大气压力 80～110kPa;b．环境温度为-20℃～＋40℃；c．空气相对湿度不大于 95%(+25℃时）;d．无强烈震动和冲击振动；e．与垂直面的安装倾斜度不超过 15°；f．在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；9．无滴水和水浸入的地方；h．在有煤尘和爆炸性气体的危险场所i．污染等级：3 级；j．安装类别：Ⅲ类k．使用类别：A2 型号含义P J G - □ / □ （ a 、 b 、 c 、 d ） Y 永磁机构主回路接线方案额定电压（KV）额定电流（A）高压隔爆兼本质安全型配电装置主回路接线方案符号含义a：有两个电源进线端，一个负荷出线端；b：有一个电源进线端，另一个封闭，一个负荷出线端；c：仅适用于联台使用，本身不进线，电源母线由另台进入，有一个负荷出线端；d：仅适用于在联台时做联络开关与两端做受电开关使用，负荷侧不出线。3 主要技术特征3.1 产品执行标准8739-1998 矿用隔爆型高压配电装置Q/HX012-200 矿用隔爆兼本质安全型永磁机构高压真空配电装置3.2 防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I;3.3 基本参数3.3.1 整机技术参数见表 1。表 1 整机技术参数技术参数产品型号PJG-***/6（a、b、c、d）YPJG-***/10（a、b、c、d）Y额定电压 KV610最高工作电压 KV7.212额定电流 A50A、100A、200A、315A、400A、500A、600A额定频率 Hz5...
