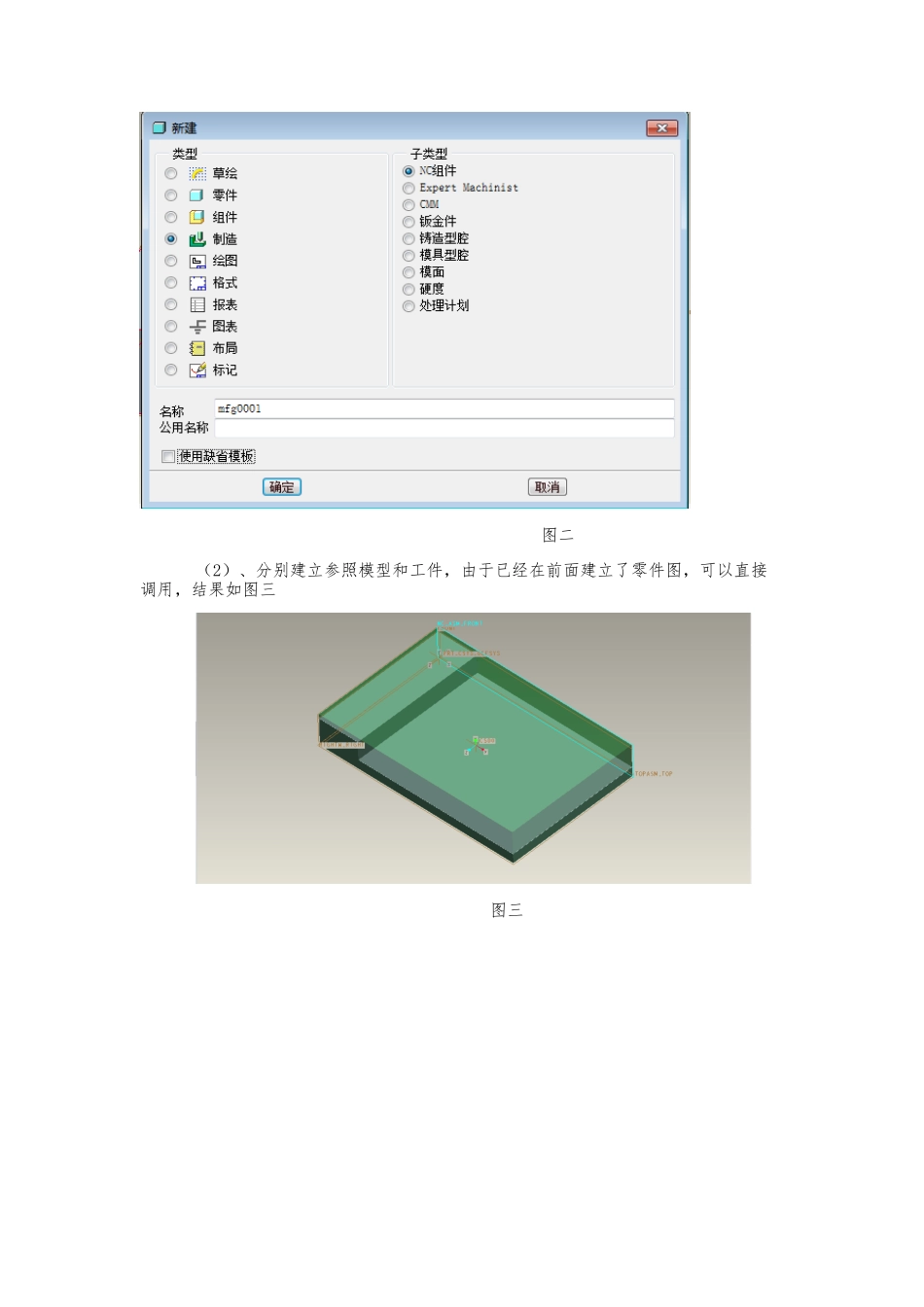

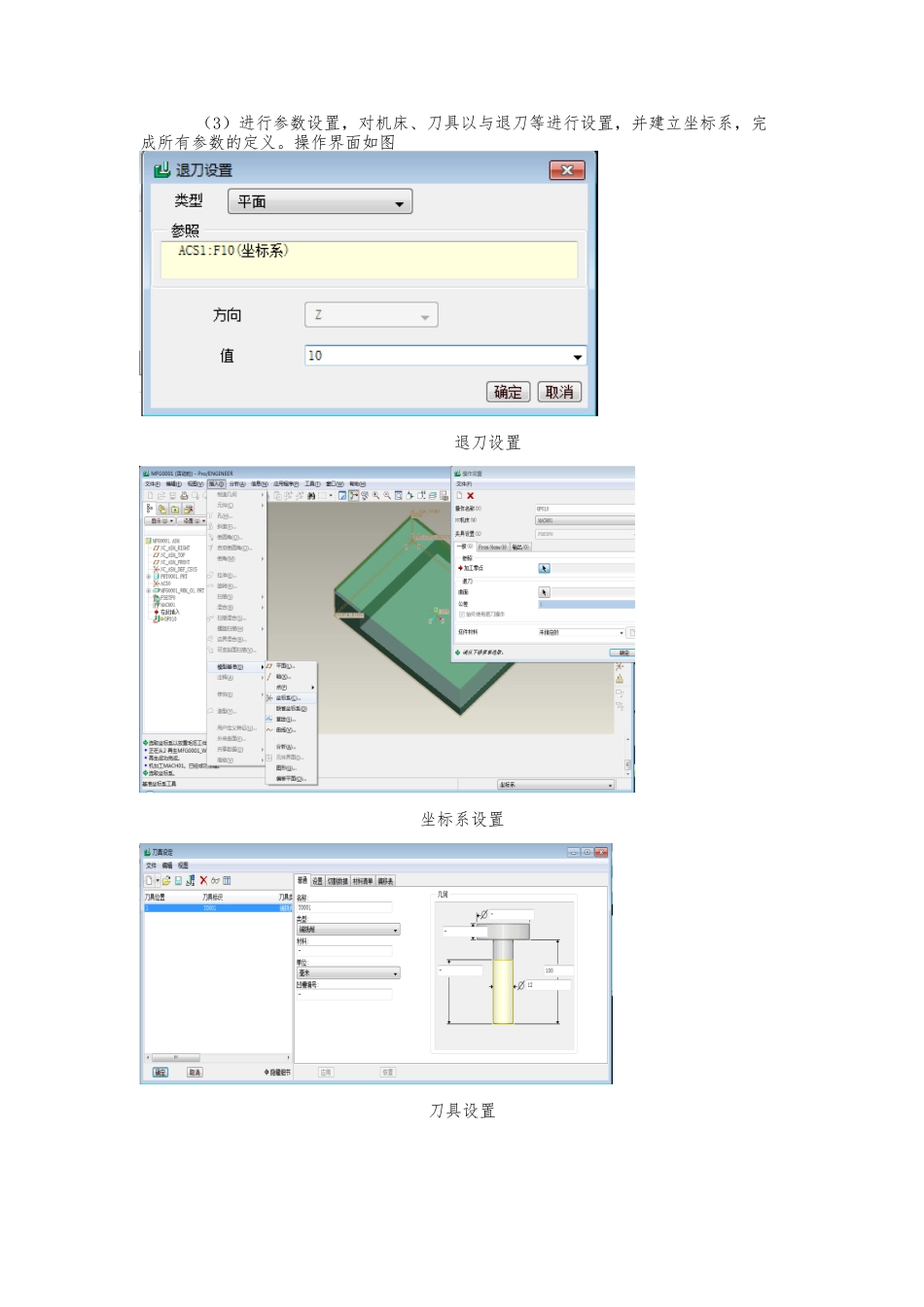

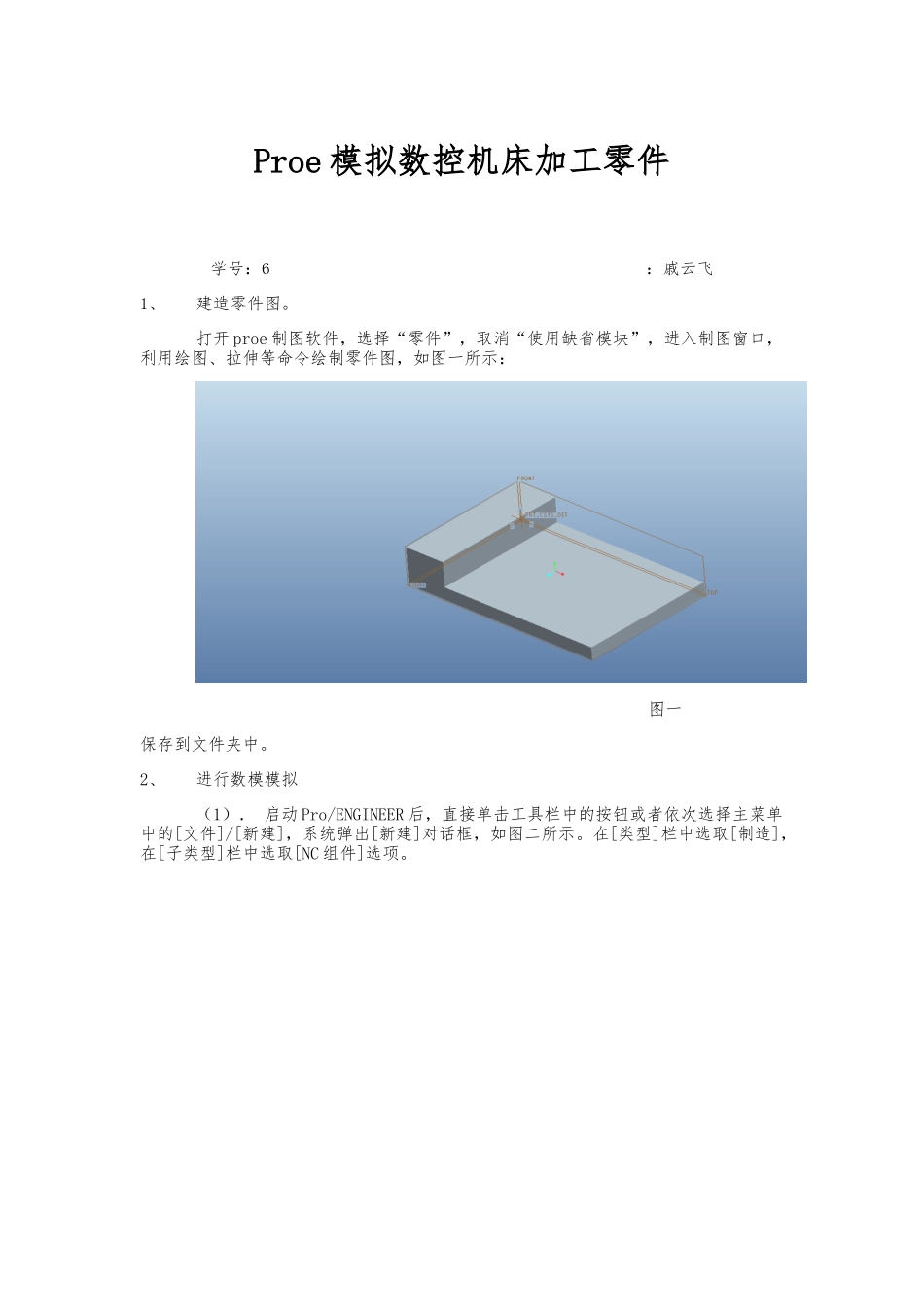

Proe 模拟数控机床加工零件学号:6 :戚云飞1、建造零件图。打开 proe 制图软件,选择“零件”,取消“使用缺省模块”,进入制图窗口,利用绘图、拉伸等命令绘制零件图,如图一所示: 图一保存到文件夹中。2、进行数模模拟(1). 启动 Pro/ENGINEER 后,直接单击工具栏中的按钮或者依次选择主菜单中的[文件]/[新建],系统弹出[新建]对话框,如图二所示。在[类型]栏中选取[制造],在[子类型]栏中选取[NC 组件]选项。 图二(2)、分别建立参照模型和工件,由于已经在前面建立了零件图,可以直接调用,结果如图三图三(3)进行参数设置,对机床、刀具以与退刀等进行设置,并建立坐标系,完成所有参数的定义。操作界面如图 退刀设置坐标系设置刀具设置体积快参数(4)模拟刀具加工,如图四图四(5)完成序列设置并创建刀位数据 (CL 数据) 文件,并导出程序如图五图五一、遇到的问题与解决方法(1)、问题:选取窗口时无法选取上表面,只能选取侧表面解决方法:坐标系选取位置错误,重新选取坐标系在毛坯左上角处。(2)、问题:在输出轨迹文件时,总是无法选中前面完成的“体积块铣削”。解决方法:重新进行模拟再次输出,顺利完成。
