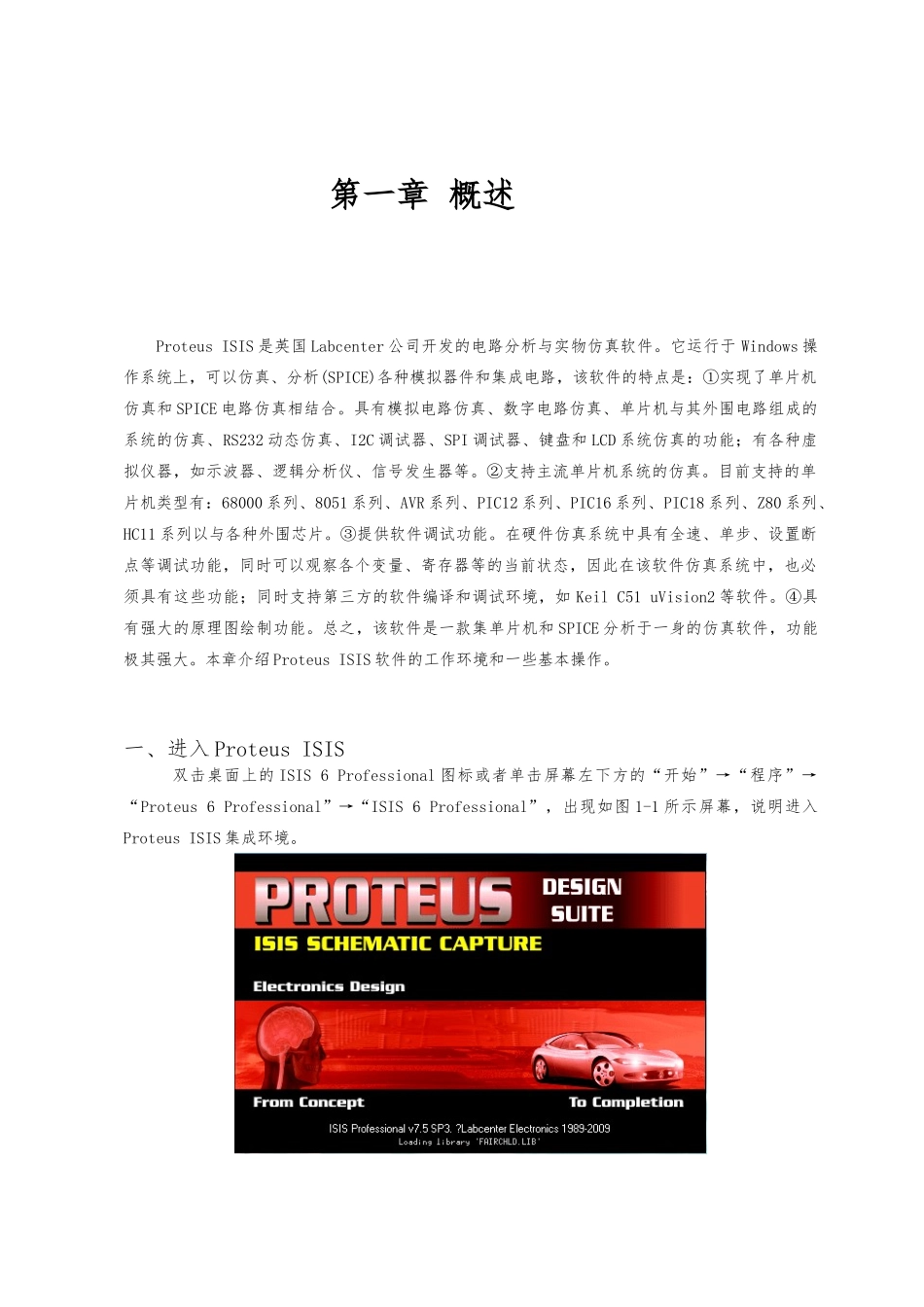

第一章 概述Proteus ISIS 是英国 Labcenter 公司开发的电路分析与实物仿真软件。它运行于 Windows 操作系统上,可以仿真、分析(SPICE)各种模拟器件和集成电路,该软件的特点是:①实现了单片机仿真和 SPICE 电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机与其外围电路组成的系统的仿真、RS232 动态仿真、I2C 调试器、SPI 调试器、键盘和 LCD 系统仿真的功能;有各种虚拟仪器,如示波器、逻辑分析仪、信号发生器等。②支持主流单片机系统的仿真。目前支持的单片机类型有:68000 系列、8051 系列、AVR 系列、PIC12 系列、PIC16 系列、PIC18 系列、Z80 系列、HC11 系列以与各种外围芯片。③提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能,同时可以观察各个变量、寄存器等的当前状态,因此在该软件仿真系统中,也必须具有这些功能;同时支持第三方的软件编译和调试环境,如 Keil C51 uVision2 等软件。④具有强大的原理图绘制功能。总之,该软件是一款集单片机和 SPICE 分析于一身的仿真软件,功能极其强大。本章介绍 Proteus ISIS 软件的工作环境和一些基本操作。一、进入 Proteus ISIS双击桌面上的 ISIS 6 Professional 图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 6 Professional”→“ISIS 6 Professional”,出现如图 1-1 所示屏幕,说明进入Proteus ISIS 集成环境。图 1-1 启动时的屏幕二、工作界面Proteus ISIS 的工作界面是一种标准的 Windows 界面,如图 1-2 所示。包括:标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、图形编辑窗口。图 1-2 Proteus ISIS 的工作界面三、基本操作图形编辑窗口在图形编辑窗口完成电路原理图的编辑和绘制。为了方便作图坐标系统(CO-ORDINATE SYSTEM)ISIS 中坐标系统的基本单位是 10nm,主要是为了和 Proteus ARES 保持一致。但坐标系统的识别(read-out)单位被限制在 1th。坐标原点默认在图形编辑区的中间,图形的坐标值能够显示在屏幕的右下角的状态栏中。点状栅格(The Dot Grid)与捕捉到栅格(Snapping to a Grid)编辑窗口有点状的栅格,可以通过 View 菜单的 Grid 命令在打开和关闭间切换。点与点之间的间距由当前捕捉的设置决定。捕捉的尺度可以由 View 菜单的 Snap 命令设置,...
