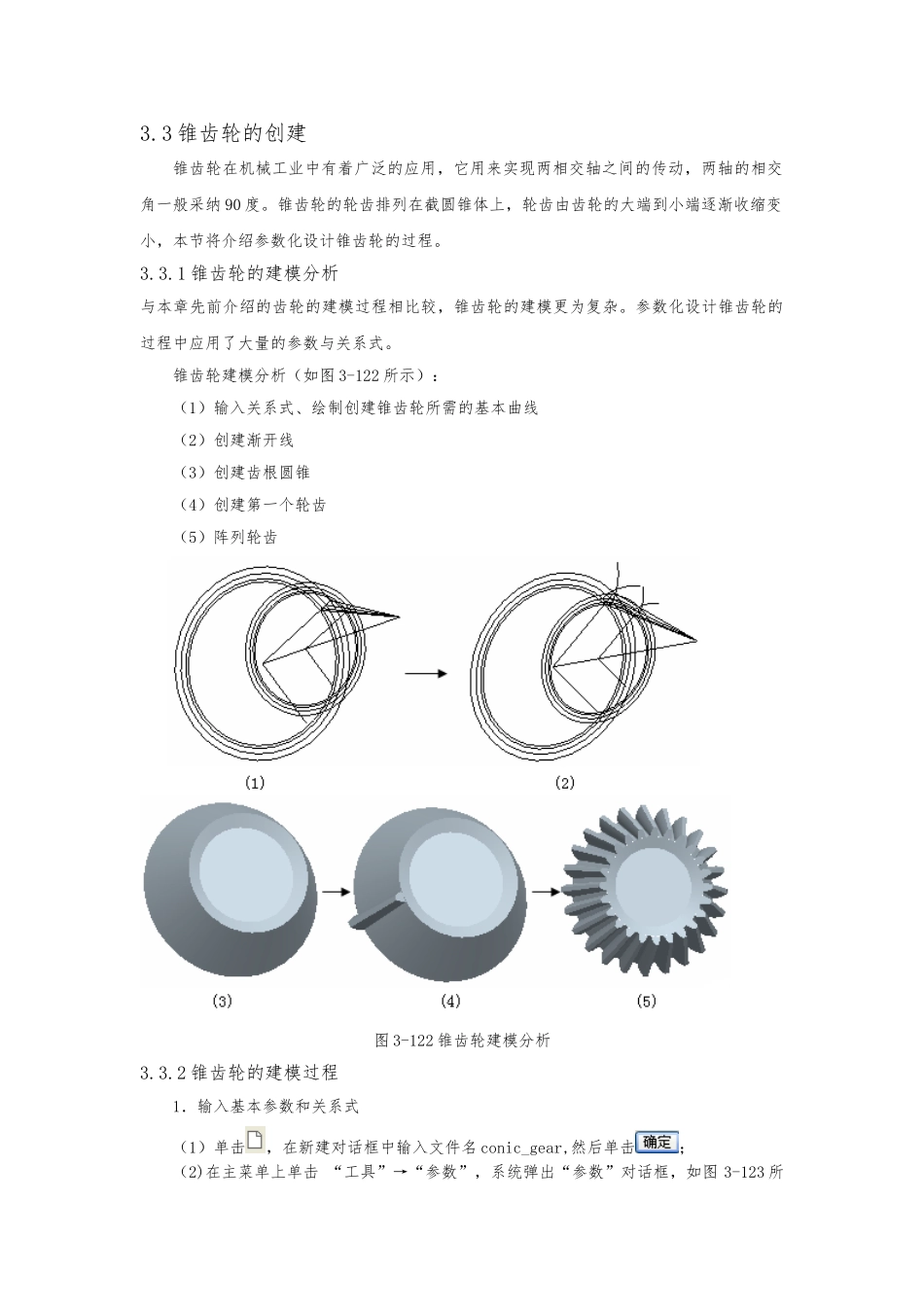

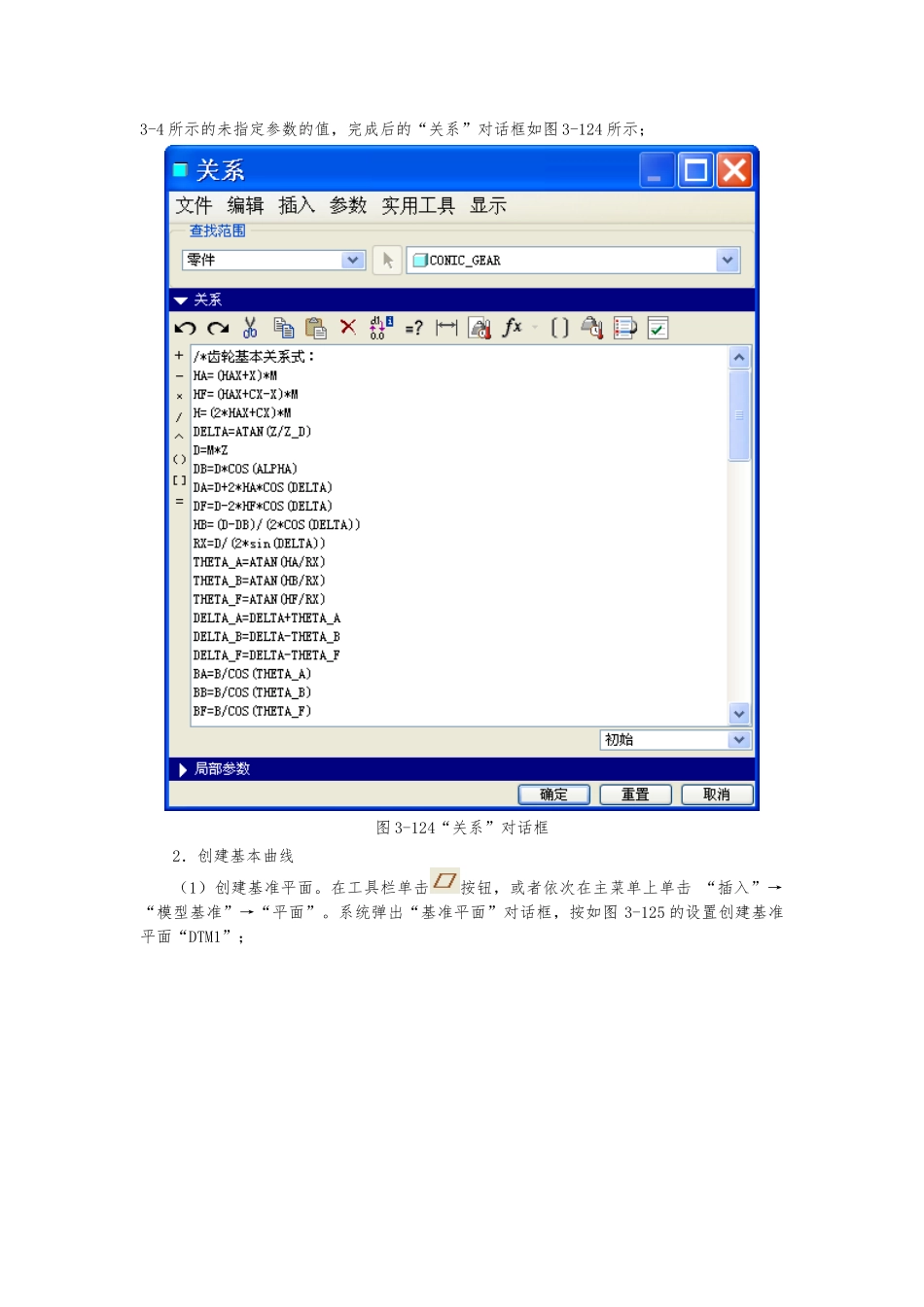

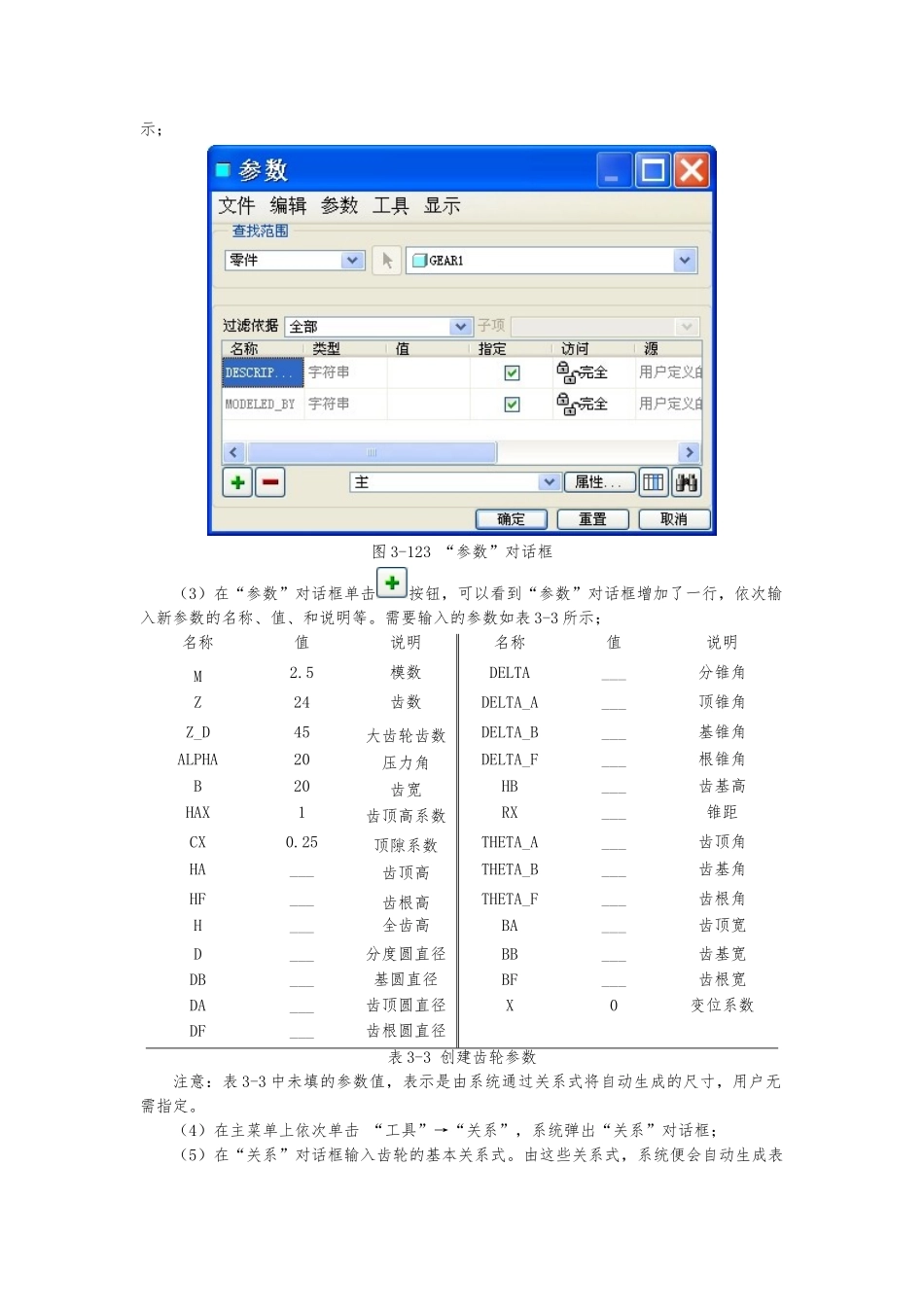

3.3 锥齿轮的创建锥齿轮在机械工业中有着广泛的应用，它用来实现两相交轴之间的传动，两轴的相交角一般采纳 90 度。锥齿轮的轮齿排列在截圆锥体上，轮齿由齿轮的大端到小端逐渐收缩变小，本节将介绍参数化设计锥齿轮的过程。3.3.1 锥齿轮的建模分析与本章先前介绍的齿轮的建模过程相比较，锥齿轮的建模更为复杂。参数化设计锥齿轮的过程中应用了大量的参数与关系式。锥齿轮建模分析（如图 3-122 所示）：（1）输入关系式、绘制创建锥齿轮所需的基本曲线（2）创建渐开线（3）创建齿根圆锥（4）创建第一个轮齿（5）阵列轮齿图 3-122 锥齿轮建模分析3.3.2 锥齿轮的建模过程1．输入基本参数和关系式（1）单击，在新建对话框中输入文件名 conic_gear,然后单击；（2)在主菜单上单击 “工具”→“参数”，系统弹出“参数”对话框，如图 3-123 所示；图 3-123 “参数”对话框（3）在“参数”对话框单击按钮，可以看到“参数”对话框增加了一行，依次输入新参数的名称、值、和说明等。需要输入的参数如表 3-3 所示；名称值说明名称值说明M2.5模数DELTA___分锥角Z24齿数DELTA_A___顶锥角Z_D45大齿轮齿数DELTA_B___基锥角ALPHA20压力角DELTA_F___根锥角B20齿宽HB___齿基高HAX1齿顶高系数RX___锥距CX0.25顶隙系数THETA_A___齿顶角HA___齿顶高THETA_B___齿基角HF___齿根高THETA_F___齿根角H___全齿高BA___齿顶宽D___分度圆直径BB___齿基宽DB___基圆直径BF___齿根宽DA___齿顶圆直径X0变位系数DF___齿根圆直径表 3-3 创建齿轮参数注意：表 3-3 中未填的参数值，表示是由系统通过关系式将自动生成的尺寸，用户无需指定。（4）在主菜单上依次单击 “工具”→“关系”，系统弹出“关系”对话框；（5）在“关系”对话框输入齿轮的基本关系式。由这些关系式，系统便会自动生成表3-4 所示的未指定参数的值，完成后的“关系”对话框如图 3-124 所示；图 3-124“关系”对话框2．创建基本曲线（1）创建基准平面。在工具栏单击按钮，或者依次在主菜单上单击 “插入”→“模型基准”→“平面”。系统弹出“基准平面”对话框，按如图 3-125 的设置创建基准平面“DTM1”；图 3-125“基准平面”对话框（2）在“基准平面”对话框的偏移项输入偏移距离为“ d/(2*tan(delta))”，单击【确定】完成。（3）将偏移距离添加到“关系”对话框，在主菜单上依次单击 “工具”→“关系”，在弹出的“关系”对话框添加关系式，如图 3-126 所示；图 3-126...
