PWM信号发生电路

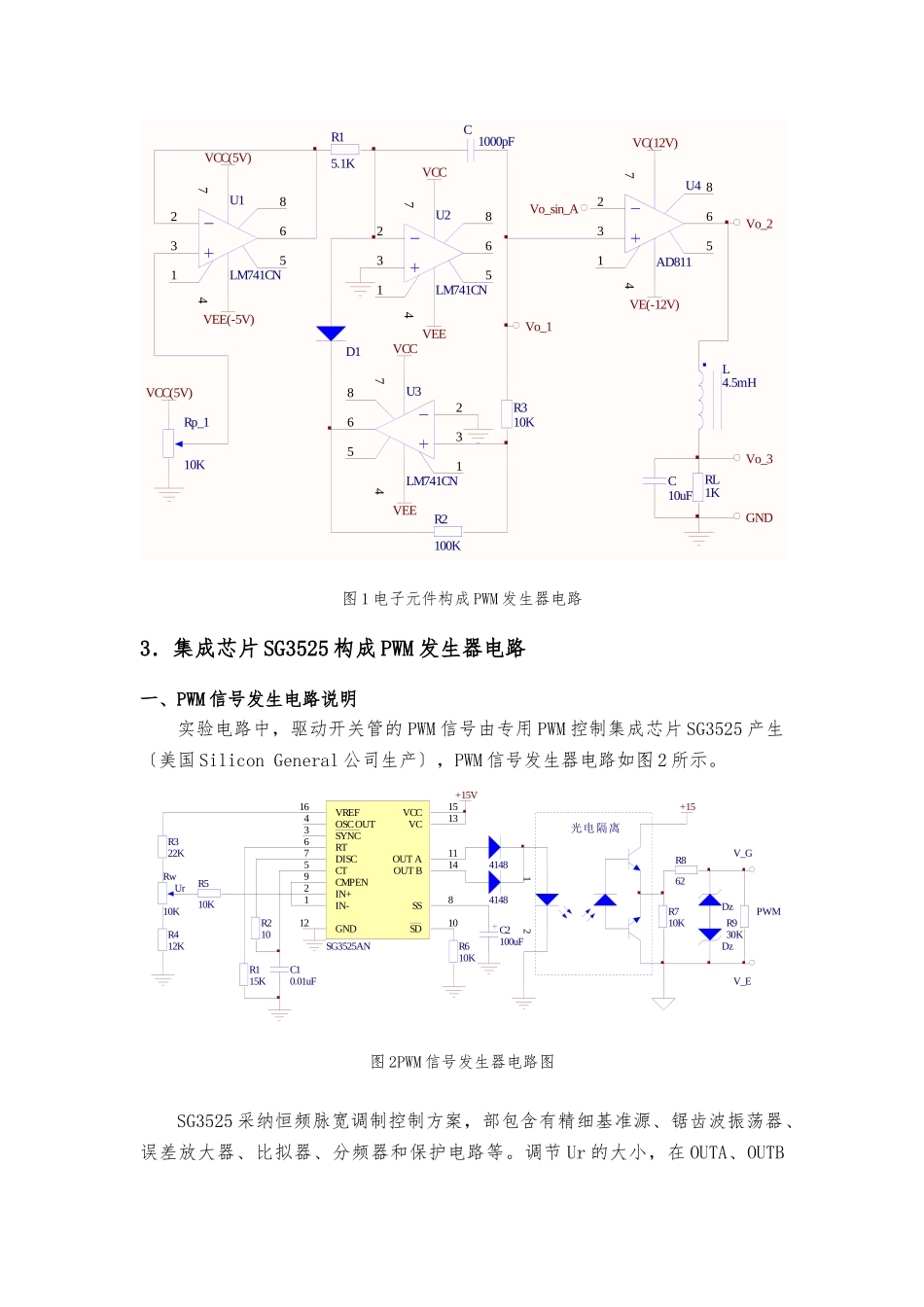

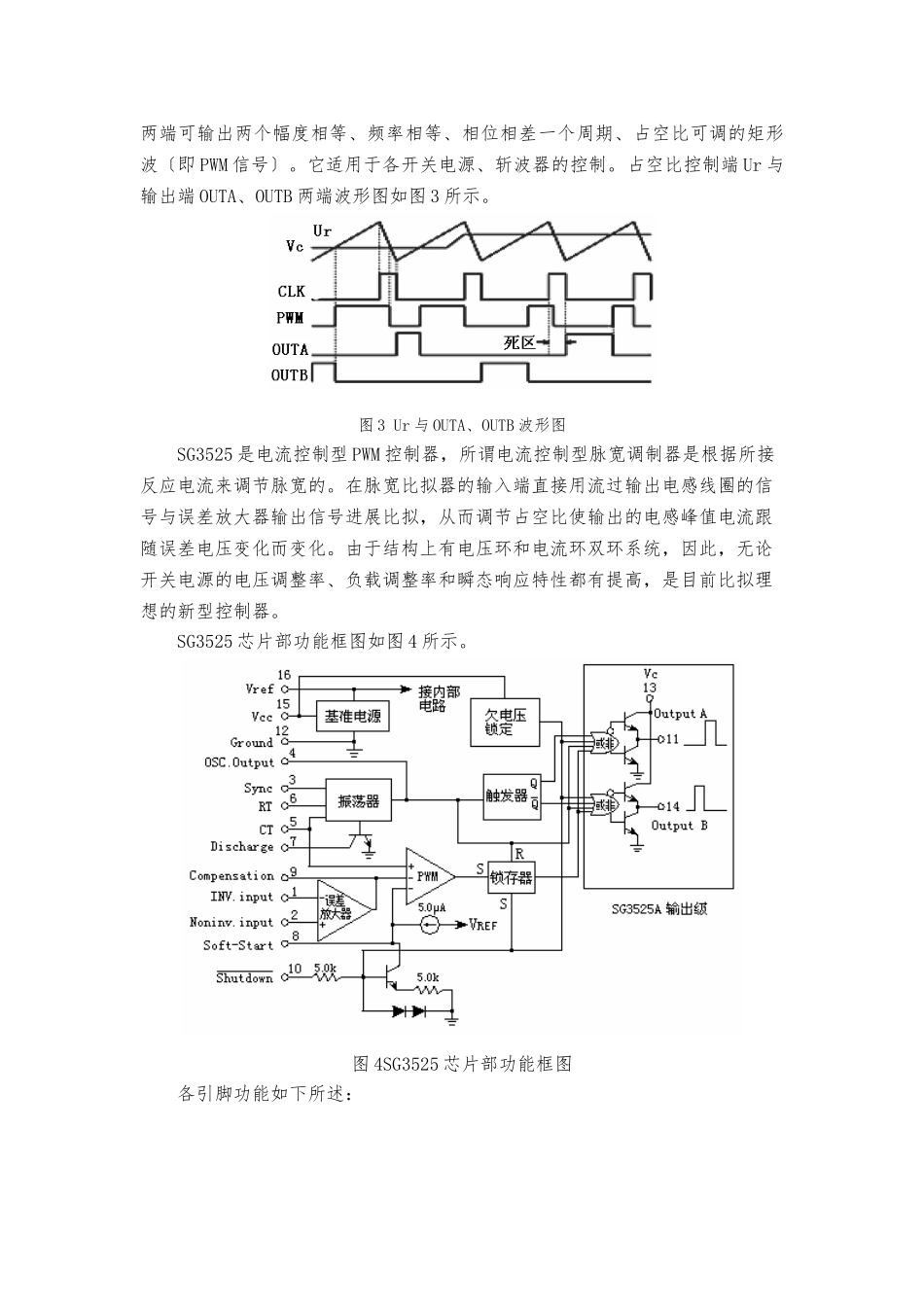

1．PWM 信号概述脉冲宽度调制〔PWM〕信号广泛使用在电力变流技术中，以其作为控制信号可完成 DC-DC 变换〔开关电源〕、DC-AC 变换〔逆变电源〕、AC-AC 变换〔斩控调压〕和 AC-DC 变换〔功率因数校正〕。产生 PWM 信号的方法有多种，现分别论述如下：1〕普通电子元件构成 PWM 发生器电路根本原理是由三角波或锯齿波发生器产生高频调制波，经比拟器产生 PWM信号。三角波或锯齿波与可调直流电压比拟，产生可调占空比 PWM 信号；与正弦基波比拟，产生占空比按正弦规律变化的 SPWM 信号。此方法优点是本钱低、各环节波形和电压值可观测、易于扩展应用电路等。缺点是电路集成度低，不利于产品化。2〕单片机自动生成 PWM 信号根本原理是由单片机部集成 PWM 发生器模块在程序控制下产生 PWM 信号。优点是电路简单、便于程序控制。缺点是不利于学生观测 PWM 产生过程，闭环控制复杂和使用时受单片机性能制约。3〕可编程逻辑器件编程产生 PWM 信号根本原理是以复杂可编程逻辑器件〔CPLD〕或现场可编程门阵列器件〔FPGA〕为硬件根底，设计专用程序产生 PWM 信号。优点是电路简单、PWM 频率和占空比定量准确。缺点是闭环控制复杂，产生 SPWM 信号难度大。4〕专用芯片产生 PWM 信号是生产厂家设计、生产的特定功能芯片。优点是使用方便、平安，便于应用到产品设计中。缺点是不利于学生观测PWM 产生过程和灵活调节各项参数。2．电子元件构成 PWM 发生器电路D15.1KR1100KR210KR31000pFCVCCVCCVC(12V)VEEVE(-12V)VEE85326741AD811U44.5mHL1KRL10KRp_1VCC(5V)VCC(5V)VEE(-5V)Vo_385326741LM741CNU185326741LM741CNU285326741LM741CNU3Vo_1GNDVo_210uFCVo_sin_A图 1 电子元件构成 PWM 发生器电路3．集成芯片 SG3525 构成 PWM 发生器电路一、PWM 信号发生电路说明实验电路中，驱动开关管的 PWM 信号由专用 PWM 控制集成芯片 SG3525 产生〔美国 Silicon General 公司生产〕，PWM 信号发生器电路如图 2 所示。OUT B14OSC OUT4IN+2RT6CT5DISC7CMPEN9IN-1SYNC3GND12SS8VCC15VC13OUT A11VREF16SD10SG3525AN+15V15KR110R222KR312KR410KR510KR610KRw414841480.01uFC1100uFC2+15DzDz10KR762R830KR9V_EV_G光电隔离Ur12PWM图 2PWM 信号发生器电路图SG3525 采纳恒频脉宽调制控制方案，部包含有精细基准源、锯齿波振荡器、误差放大器、比拟器、分频器和保护电路等。调节 Ur 的大小，在 OUTA、OUTB两端可输出两...
