RM310无线通信模块设计与实现

RM310无线通信模块设计与实现_第1页
1/9

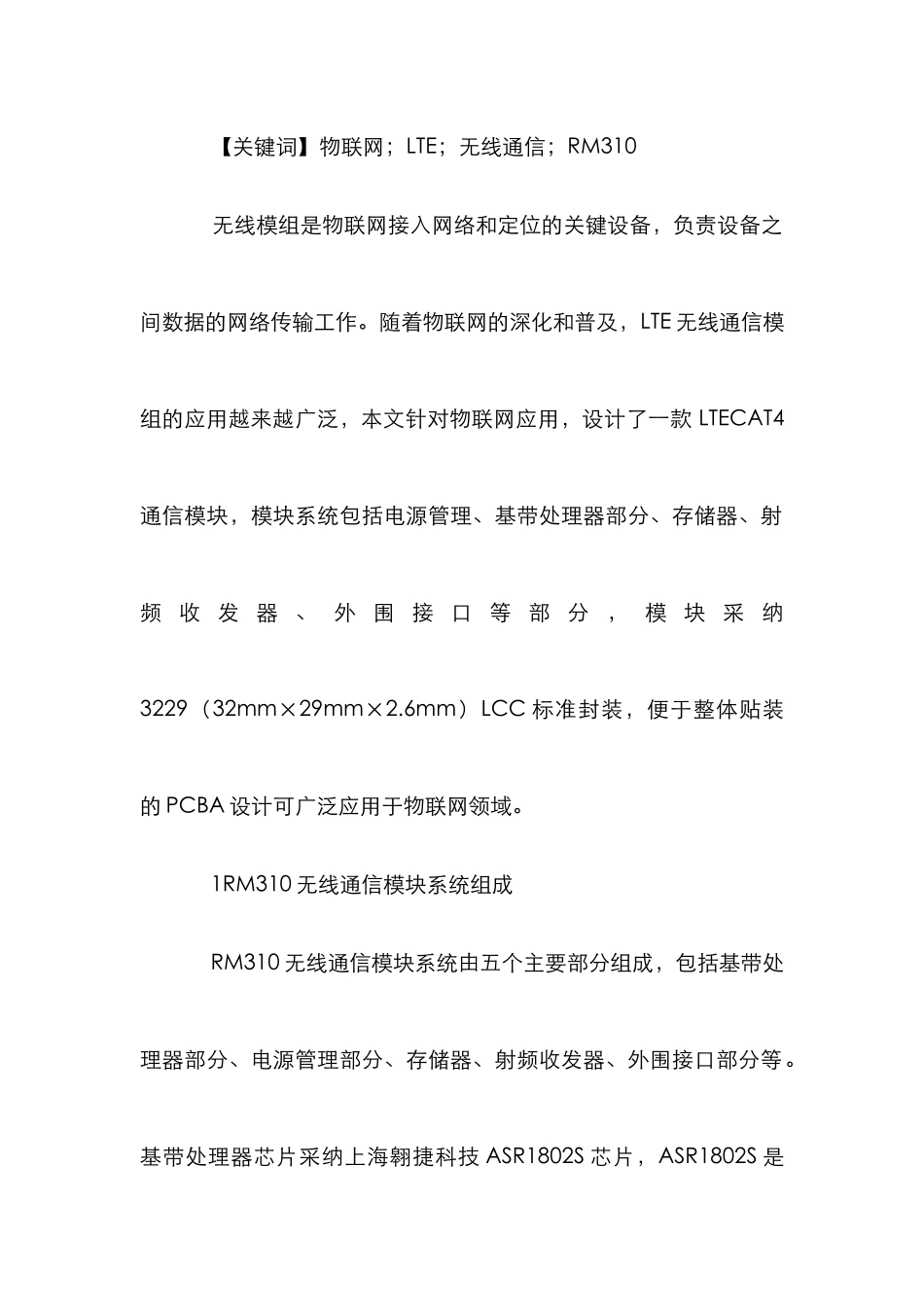

RM310无线通信模块设计与实现_第2页
2/9

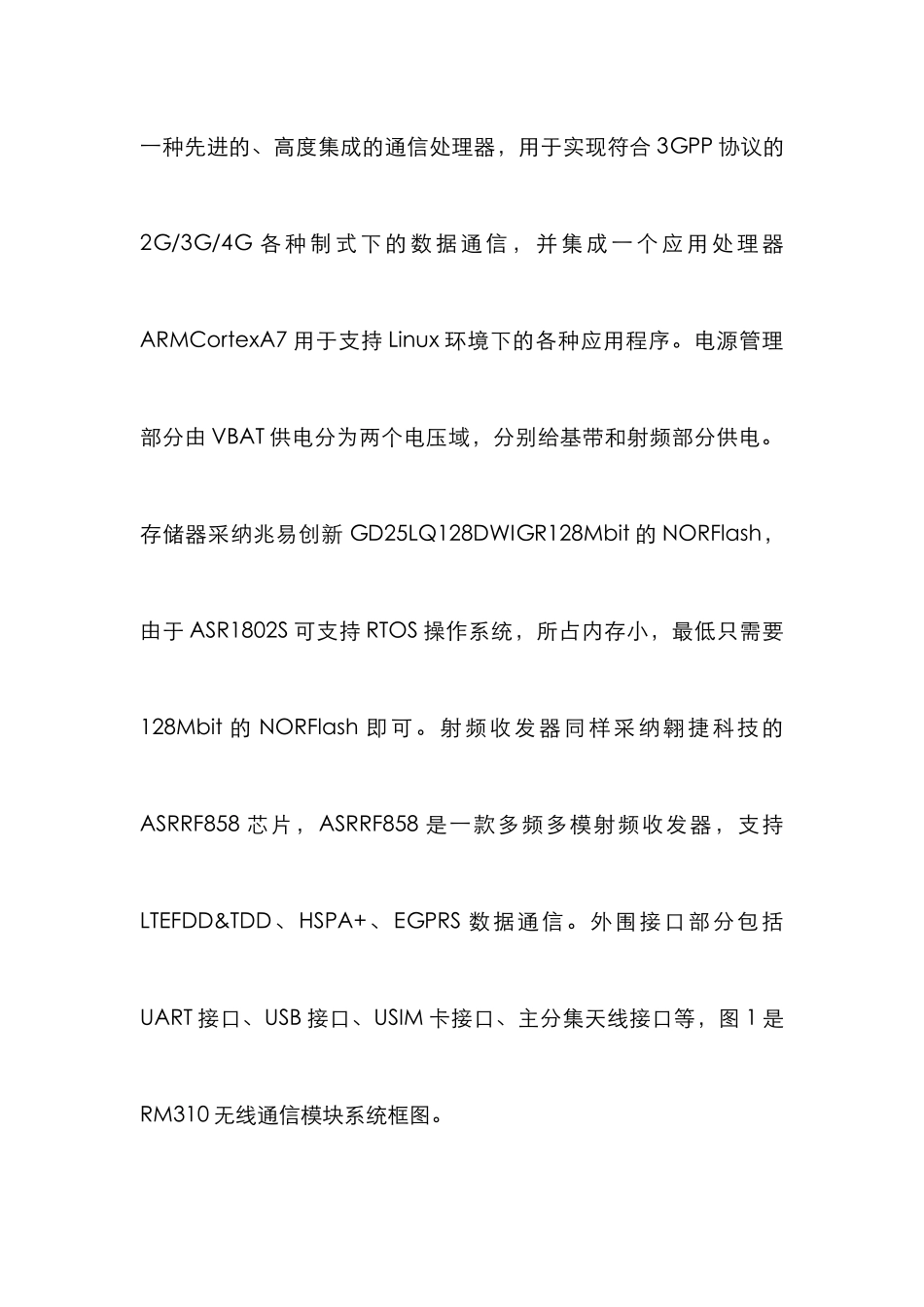

RM310无线通信模块设计与实现_第3页
3/9
RM310 无线通信模块设计与实现 【摘要】RM310 是福州瑞芯微电子股份有限公司为 M2M 和IoT 应用而设计的 LTECAT4 无线通信模块,基于 ASR1802S 通信处理器方案,支持 TD-LTE/FDD-LTE/WCDMA/GSM 通信制式,采纳LTE3GPPRel.11 技术,支持最大下行速率 150Mbps 和最大上行速率 50Mbps,内置丰富的网络协议,集成多个工业标准接口,并支持多种驱动和软件功能,适用于 Windows、Linux,Android 等多种操作系统下的 USB 驱动,给出了系统的整体架构和硬件设计实现方案。设计的无线通信模块可广泛应用到物联网多个领域中,如平板电脑、车联网、视频监控、安防、路由器、POS、智能家居等产品。 【关键词】物联网;LTE;无线通信;RM310 无线模组是物联网接入网络和定位的关键设备,负责设备之间数据的网络传输工作。随着物联网的深化和普及,LTE 无线通信模组的应用越来越广泛,本文针对物联网应用,设计了一款 LTECAT4通信模块,模块系统包括电源管理、基带处理器部分、存储器、射频 收 发 器 、 外 围 接 口 等 部 分 , 模 块 采 纳3229(32mm×29mm×2.6mm)LCC 标准封装,便于整体贴装的 PCBA 设计可广泛应用于物联网领域。 1RM310 无线通信模块系统组成 RM310 无线通信模块系统由五个主要部分组成,包括基带处理器部分、电源管理部分、存储器、射频收发器、外围接口部分等。基带处理器芯片采纳上海翱捷科技 ASR1802S 芯片,ASR1802S 是一种先进的、高度集成的通信处理器,用于实现符合 3GPP 协议的2G/3G/4G 各 种 制 式 下 的 数 据 通 信 , 并 集 成 一 个 应 用 处 理 器ARMCortexA7 用于支持 Linux 环境下的各种应用程序。电源管理部分由 VBAT 供电分为两个电压域,分别给基带和射频部分供电。存储器采纳兆易创新 GD25LQ128DWIGR128Mbit 的 NORFlash,由于 ASR1802S 可支持 RTOS 操作系统,所占内存小,最低只需要128Mbit 的 NORFlash 即可。射频收发器同样采纳翱捷科技的ASRRF858 芯片,ASRRF858 是一款多频多模射频收发器,支持LTEFDD&TDD、HSPA+、EGPRS 数据通信。外围接口部分包括UART 接口、USB 接口、USIM 卡接口、主分集天线接口等,图 1 是RM310 无线通信模块系统框图。 2RM310 无线通信模块设计 2.1 电源系统。RM310 模块的供电范围为 3.3~4.3V,需要确保输入电压不低于 3.3V。电源设计对模块的稳定性能至关重要,模块在射频...
