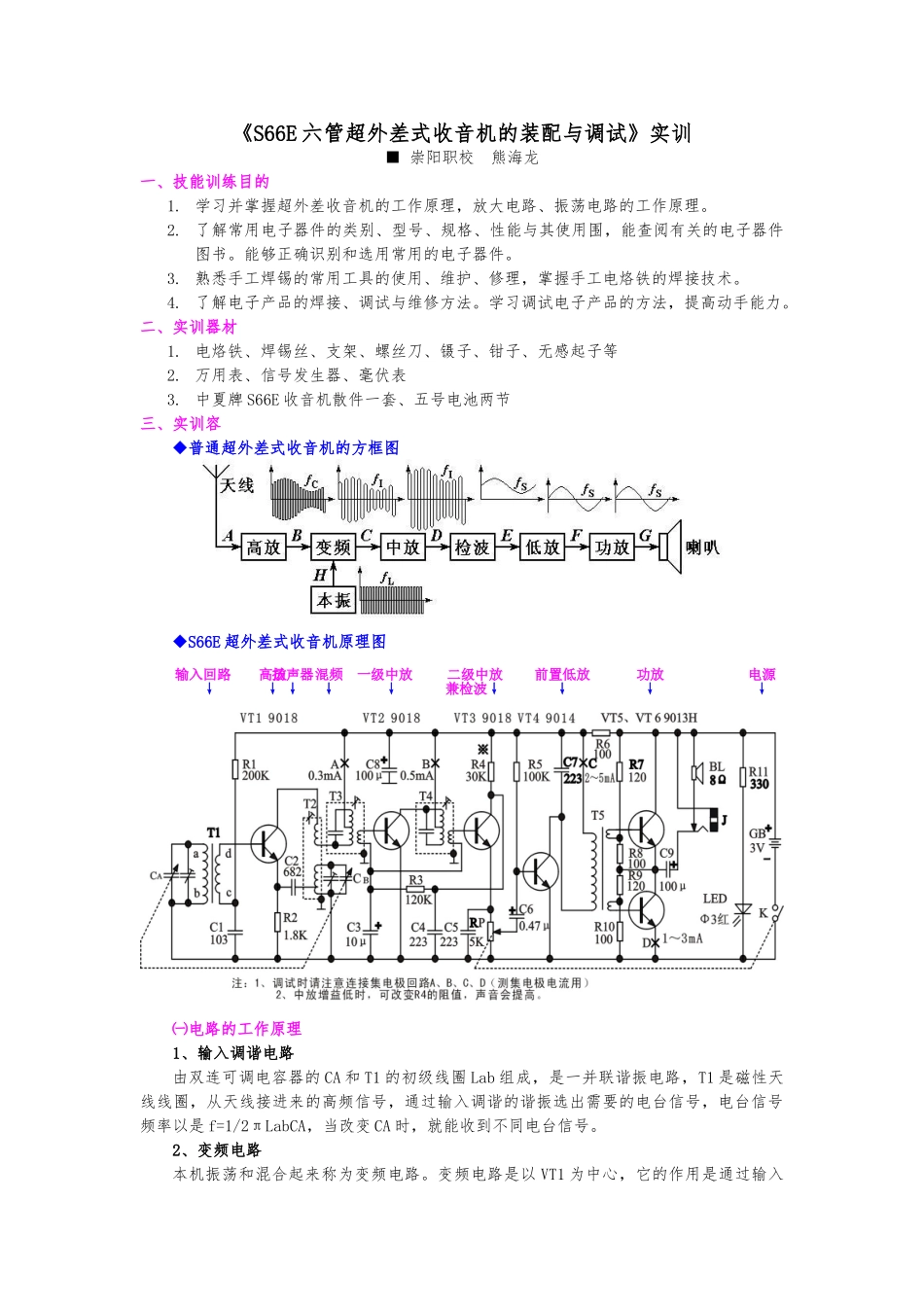

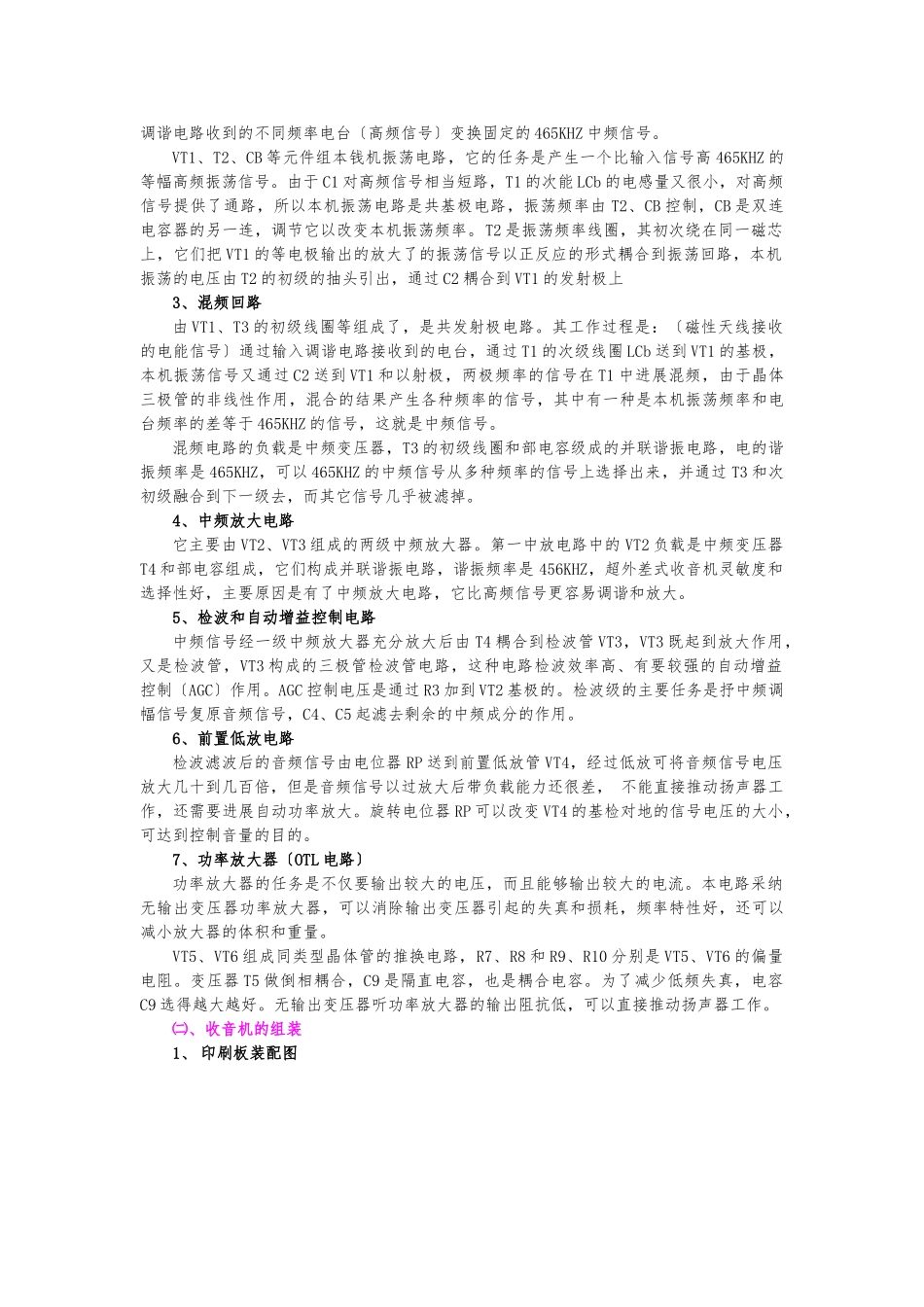

《S66E 六管超外差式收音机的装配与调试》实训■ 崇阳职校 熊海龙一、技能训练目的1. 学习并掌握超外差收音机的工作原理，放大电路、振荡电路的工作原理。2. 了解常用电子器件的类别、型号、规格、性能与其使用围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件。3. 熟悉手工焊锡的常用工具的使用、维护、修理，掌握手工电烙铁的焊接技术。4. 了解电子产品的焊接、调试与维修方法。学习调试电子产品的方法，提高动手能力。二、实训器材1. 电烙铁、焊锡丝、支架、螺丝刀、镊子、钳子、无感起子等2. 万用表、信号发生器、毫伏表3. 中夏牌 S66E 收音机散件一套、五号电池两节三、实训容◆普通超外差式收音机的方框图◆S66E 超外差式收音机原理图㈠电路的工作原理1、输入调谐电路由双连可调电容器的 CA 和 T1 的初级线圈 Lab 组成，是一并联谐振电路，T1 是磁性天线线圈，从天线接进来的高频信号，通过输入调谐的谐振选出需要的电台信号，电台信号频率以是 f=1/2πLabCA，当改变 CA 时，就能收到不同电台信号。2、变频电路本机振荡和混合起来称为变频电路。变频电路是以 VT1 为中心，它的作用是通过输入混频↓一级中放↓高放↓输入回路↓二级中放 兼检波↓ 前置低放↓功放↓扬声器↓电源↓调谐电路收到的不同频率电台〔高频信号〕变换固定的 465KHZ 中频信号。VT1、T2、CB 等元件组本钱机振荡电路，它的任务是产生一个比输入信号高 465KHZ 的等幅高频振荡信号。由于 C1 对高频信号相当短路，T1 的次能 LCb 的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由 T2、CB 控制，CB 是双连电容器的另一连，调节它以改变本机振荡频率。T2 是振荡频率线圈，其初次绕在同一磁芯上，它们把 VT1 的等电极输出的放大了的振荡信号以正反应的形式耦合到振荡回路，本机振荡的电压由 T2 的初级的抽头引出，通过 C2 耦合到 VT1 的发射极上3、混频回路由 VT1、T3 的初级线圈等组成了，是共发射极电路。其工作过程是：〔磁性天线接收的电能信号〕通过输入调谐电路接收到的电台，通过 T1 的次级线圈 LCb 送到 VT1 的基极，本机振荡信号又通过 C2 送到 VT1 和以射极，两极频率的信号在 T1 中进展混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于 465KHZ 的信号，这就是中频信号。混频电路的负...
