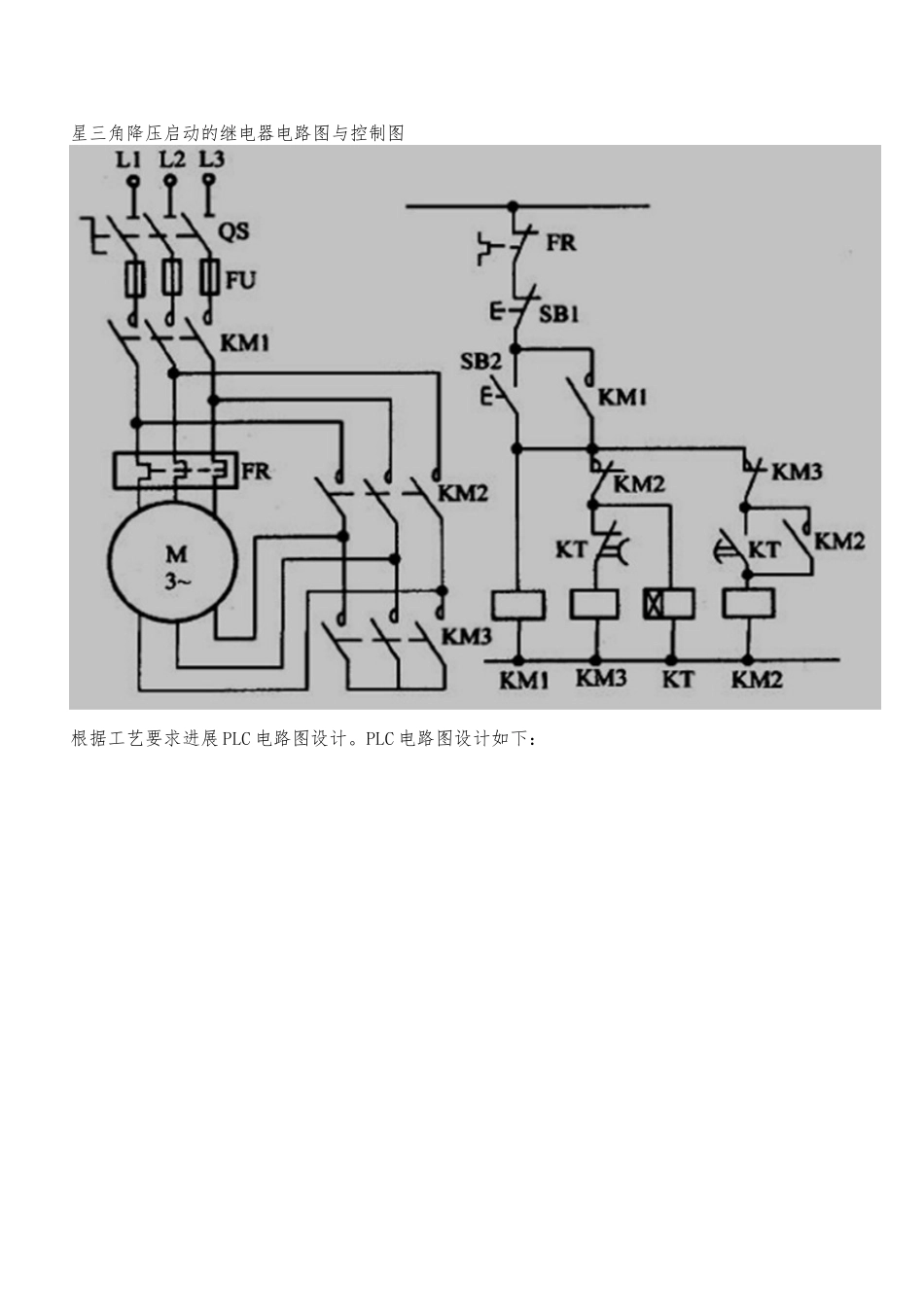

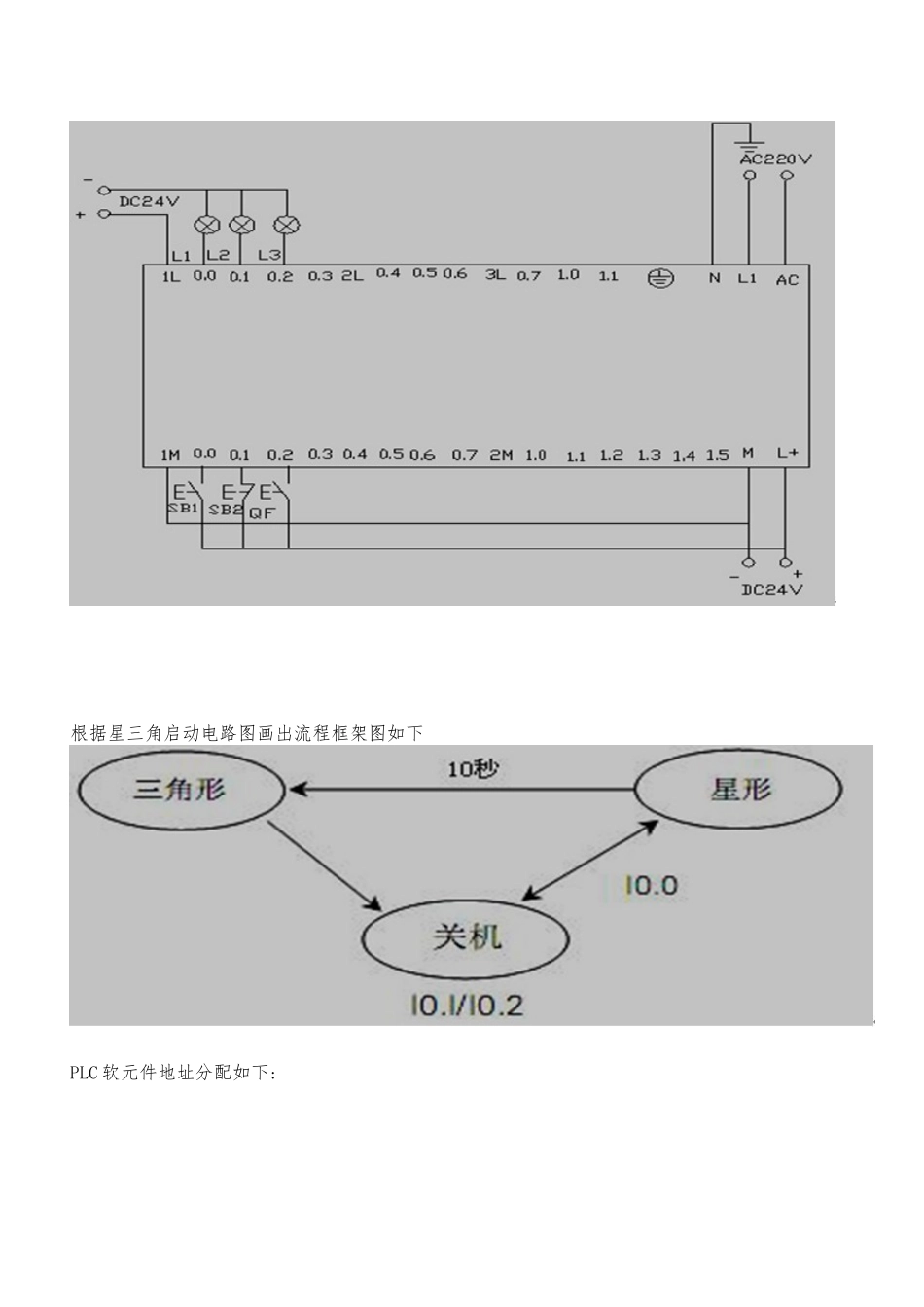

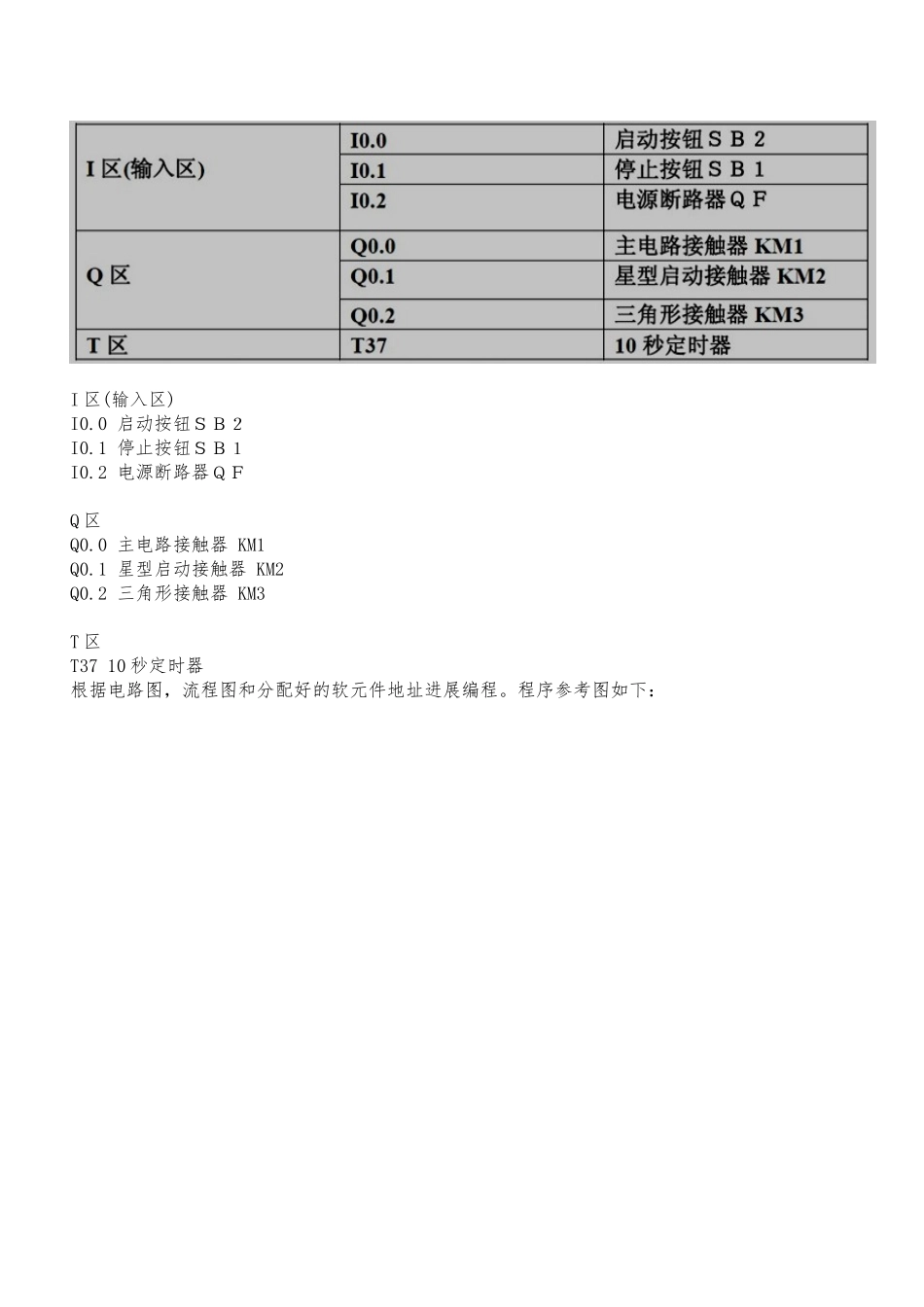

星三角降压启动的继电器电路图与控制图根据工艺要求进展 PLC 电路图设计。PLC 电路图设计如下： 根据星三角启动电路图画出流程框架图如下 PLC 软元件地址分配如下: I 区(输入区) I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ 区Q0.0 主电路接触器 KM1 Q0.1 星型启动接触器 KM2 Q0.2 三角形接触器 KM3 T 区T37 10 秒定时器根据电路图，流程图和分配好的软元件地址进展编程。程序参考图如下：控制线路 星形——三角形〔 Y —△〕降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。 Y —△起动只能用于正常运行时为△形接法的电动机。 １．按钮、接触器控制 Y —△降压起动控制线路图 2.19 〔 a 〕为按钮、接触器控制 Y —△降压起动控制线路。线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。 ２．时间继电器控制 Y —△降压起动控制线路图 2.19 〔 b 〕为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头翻开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。〔1〕线路设计思想 Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原那么控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压〔220V〕，减小了起动电流对电网的影响。而在其起动后期那么按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压〔380V〕，电动机进入正常运行。但凡正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采纳这种线路。〔2〕典型线路介绍 定子绕组接成 Y—△降压起动的自动控制线路如图 4 所示。图 4 Y—△降压起动控制线路工作原理： 按下起动按钮 SB2，接触器 KM1 线圈得电，电动机 M 接入电源。同时，时间继电器 KT 与接触器 KM2 线圈得电。 接触器 KM2 线圈得电，其常开主触点闭合，电动机 M 定子绕组在星形连...
