S7300PLC在药片自动装瓶机控制系统中的应用设计PLC课程设计报告

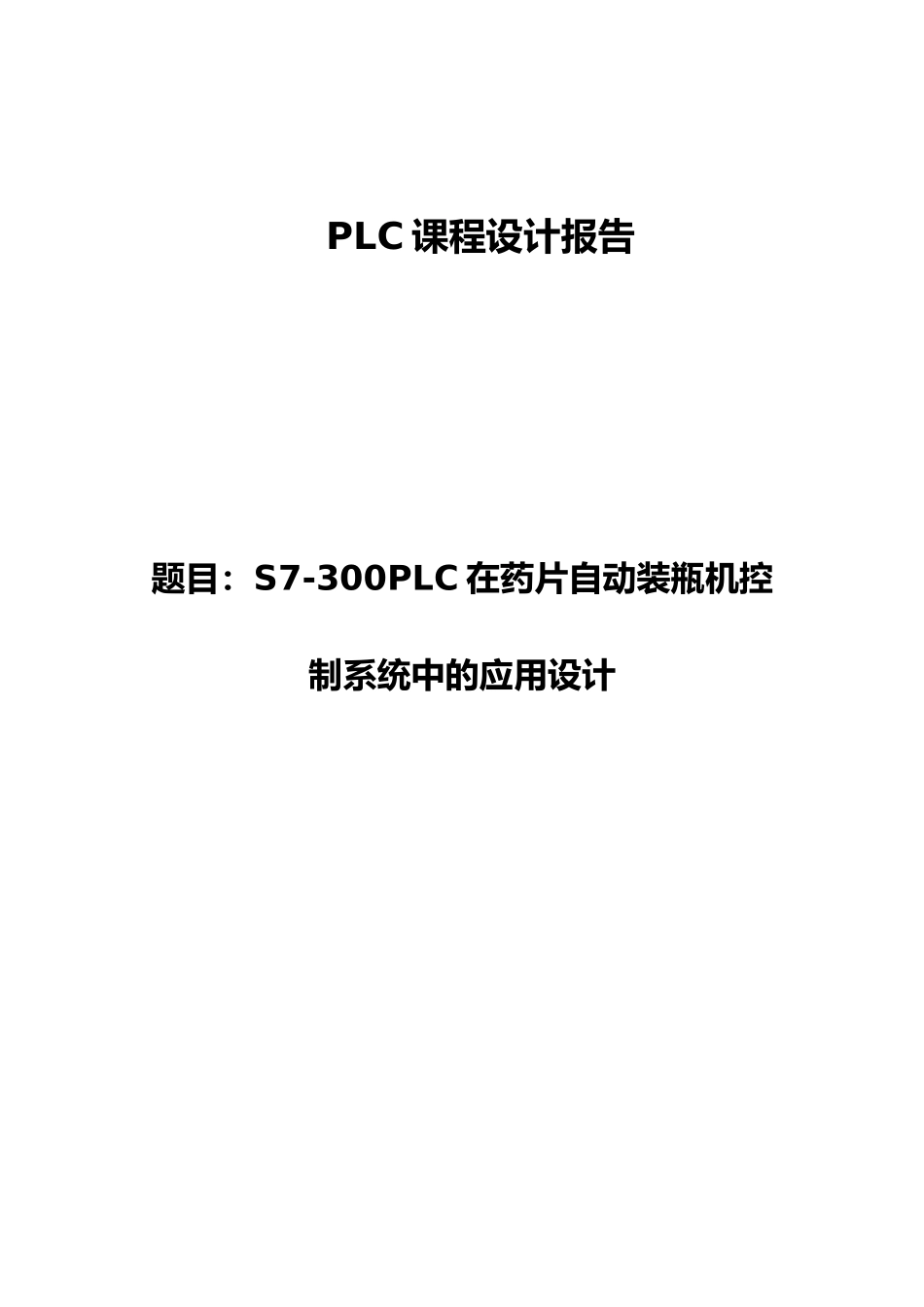

S7300PLC在药片自动装瓶机控制系统中的应用设计PLC课程设计报告_第1页
1/27

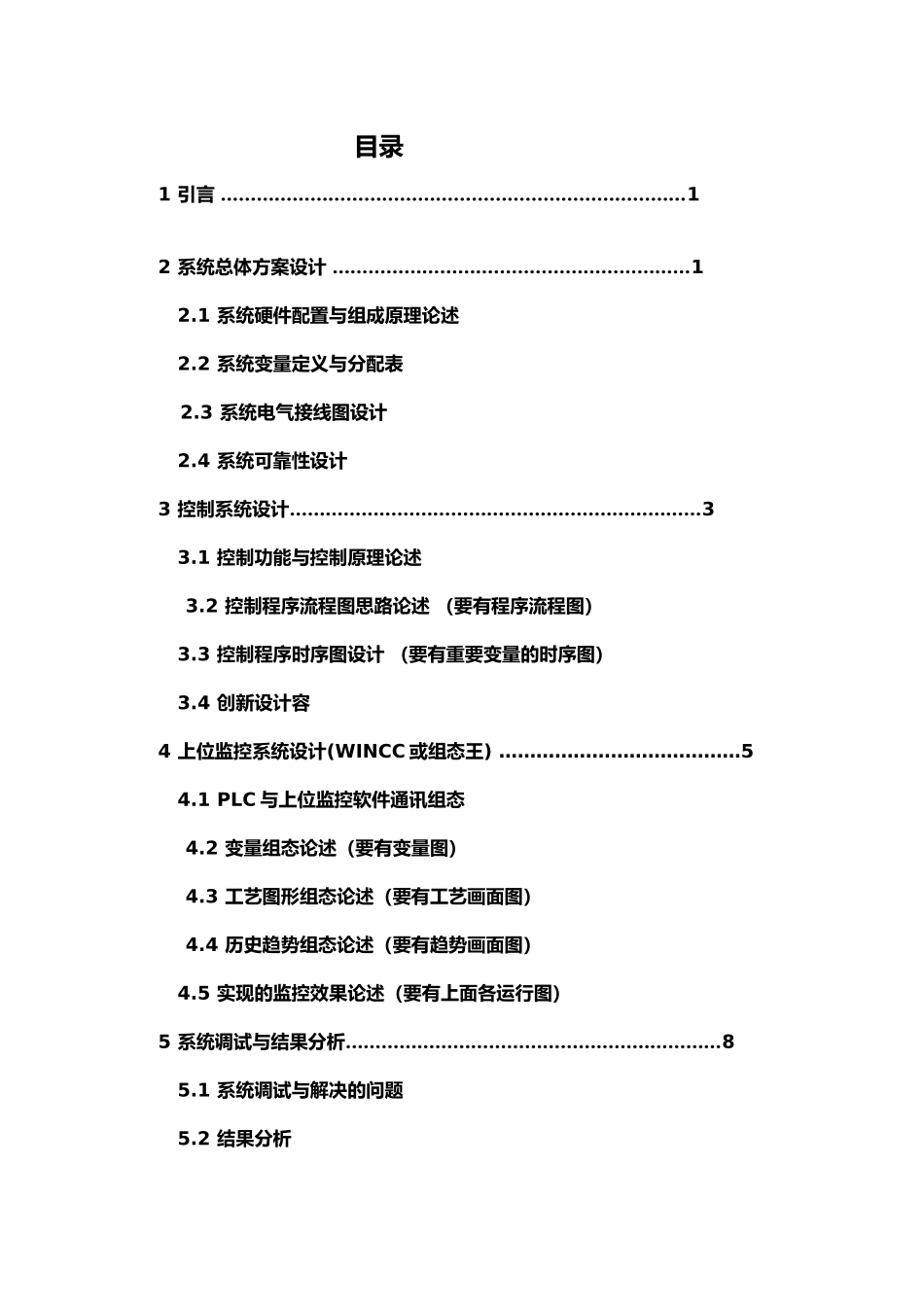

S7300PLC在药片自动装瓶机控制系统中的应用设计PLC课程设计报告_第2页
2/27
S7300PLC在药片自动装瓶机控制系统中的应用设计PLC课程设计报告_第3页
3/27
PLC 课程设计报告题目:S7-300PLC 在药片自动装瓶机控制系统中的应用设计 目录1 引言 ……………………………………………………………………12 系统总体方案设计 ……………………………………………………1 2.1 系统硬件配置与组成原理论述 2.2 系统变量定义与分配表 2.3 系统电气接线图设计 2.4 系统可靠性设计3 控制系统设计……………………………………………………………3 3.1 控制功能与控制原理论述3.2 控制程序流程图思路论述 (要有程序流程图) 3.3 控制程序时序图设计 (要有重要变量的时序图) 3.4 创新设计容4 上位监控系统设计(WINCC 或组态王) …………………………………5 4.1 PLC 与上位监控软件通讯组态4.2 变量组态论述(要有变量图)4.3 工艺图形组态论述(要有工艺画面图)4.4 历史趋势组态论述(要有趋势画面图) 4.5 实现的监控效果论述(要有上面各运行图)5 系统调试与结果分析………………………………………………………8 5.1 系统调试与解决的问题 5.2 结果分析1 引言 本设计运用 S7-300PLC 实现对药片自动装瓶机控制系统的应用设计。旨在熟悉 S7-300PLC 的有关硬件模块以与相关的编程指令,掌握程序设计的初步思路,锻炼自身的设计与创新能力。了解下位机与上位机的通讯的初步知识与组态王的简单应用。 本设计主要涉与定时、计数与传送等指令的用法以与主程序 OB1、功能FC、功能块 FB、数据块 DB 等应用,以实现药片装瓶的计数以与一定数量的药瓶装箱的计数功能,初步对药片自动装瓶机控制系统的设计有所了解。2 系统总体方案设计2.1 系统硬件配置与组成原理论述选用 S7-300PLC 作为控制器,由电源模块,CPU 模块(CPU 为 315-2DP,通讯为 PROFIBUS-DP),32 点数字量输入模块,32 点数字量输出模块等组成,被控对象为药片自动装瓶机模块。通过 S7-300PLC 与被控对象实现对下位机的控制,通过 STEP7 实现上位机控制,由组态王来实现上位监控。 图 2.1 系统结构图 2.2 系统变量定义与分配表 表 2.1 PLC 变量地址定义输入信号输出信号信号元件与功能PLC 输入地址信号元件与作用PLC 输出地址启动按钮 K1I0.03 片药片灯 L1Q0.0停止按钮 K2I0.15 片药片灯 L2Q0.13 片选择按钮 K3I0.37 片药片灯 L3Q0.25 片选择按钮 K4I0.4电机运行灯 L4Q0.37 片选择按钮 K5I0.5电磁阀灯 L5Q0.4电磁阀按钮 K6I0.6药片检测灯 L6Q0.5药片...
