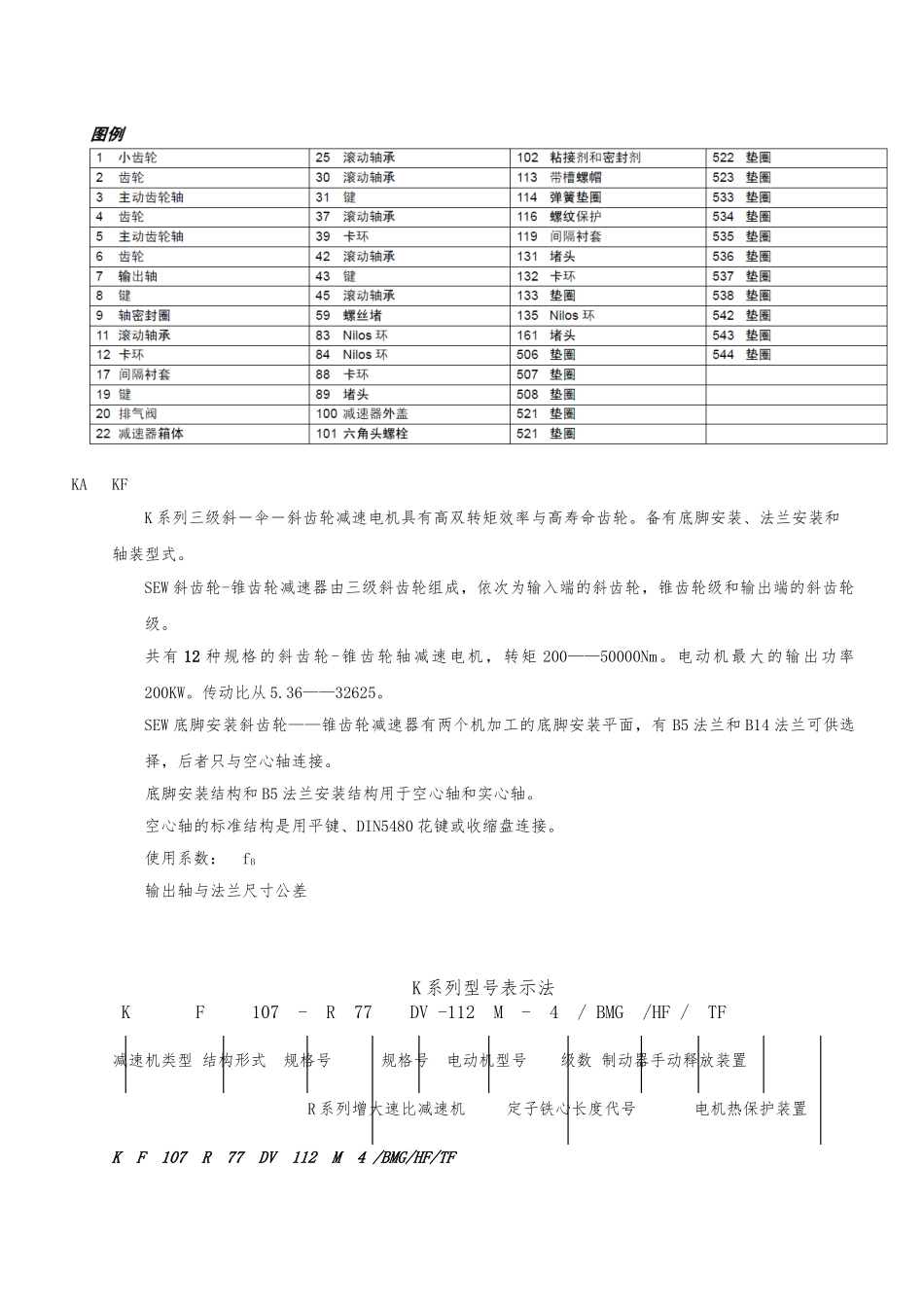

壱K 系列 斜齿轮-锥齿轮减速电机 直交轴减速电机 3 级传动KA KFK 系列三级斜－伞－斜齿轮减速电机具有高双转矩效率与高寿命齿轮。备有底脚安装、法兰安装和轴装型式。SEW 斜齿轮-锥齿轮减速器由三级斜齿轮组成，依次为输入端的斜齿轮，锥齿轮级和输出端的斜齿轮级。共有 12 种规格的斜齿轮-锥齿轮轴减速电机，转矩 200——50000Nm。电动机最大的输出功率200KW。传动比从 5.36——32625。SEW 底脚安装斜齿轮——锥齿轮减速器有两个机加工的底脚安装平面，有 B5 法兰和 B14 法兰可供选择，后者只与空心轴连接。底脚安装结构和 B5 法兰安装结构用于空心轴和实心轴。空心轴的标准结构是用平键、DIN5480 花键或收缩盘连接。使用系数： fB输出轴与法兰尺寸公差K 系列型号表示法K F 107 - R 77 DV -112 M - 4 / BMG /HF / TF减速机类型 结构形式 规格号 规格号 电动机型号 级数 制动器手动释放装置 R 系列增大速比减速机 定子铁心长度代号 电机热保护装置K F 107 R 77 DV 112 M 4 /BMG/HF/TF1、减速机类型： 斜齿轮-锥齿轮减速机〔R F K S W 系列等〕2、结构形式： F 法兰安装 A 单键空心轴联接 V 渐开线花键空心轴联接 H 锁紧盘 空心轴联接 无符号表示实心轴 X R 系列减速机单级传动3、减速机规格号：17～18737、47、57、67、77、87、97、107、1274、电动机型号： 机座号 100 与以上为 DV，机座号 100 以下为 DT5、定子铁心长度代号： D、K、N、S、M、ML、L6、电动机级数： 2、4、6、8 12/2、8/2、6/2、4/2、8/4、6/47、制动器手动释放装置： HF 带自锁 HR 不带自锁F 与 R 系列为 2 级或 3 级传动；K 系列全部为 3 级传动；S 系列全部为 2 级传动；F/K/R/S 系列选型表结构：1. 对于标准输出转速，根据电机的额定功率 Pm 选型2. 对于特别低输出转速，通常采纳多级减速电机，根据许用的最大输出扭矩 Ma 选型。W 系列选型表结构：弐S 系列 斜齿轮-蜗轮蜗杆减速电机 直交轴减速电机 2 级传动SEW 蜗轮蜗杆减速器采纳卧式或法兰安装时，可以提供一个或两个输出轴，也可采纳一个带或者不带法兰的轴装方式。空心轴上留有键槽，在空心轴安装的情况下，每个减速箱尺寸中允许有两个不同的孔径〔SA37 除外〕。如需要的话，也可选择收缩盘连接的方式。在蜗轮蜗杆减速器输入端加装一个斜齿轮减速器，构成的多级减速器可获得非常低的输出速度。...
