SFC顺序功能图编程教案

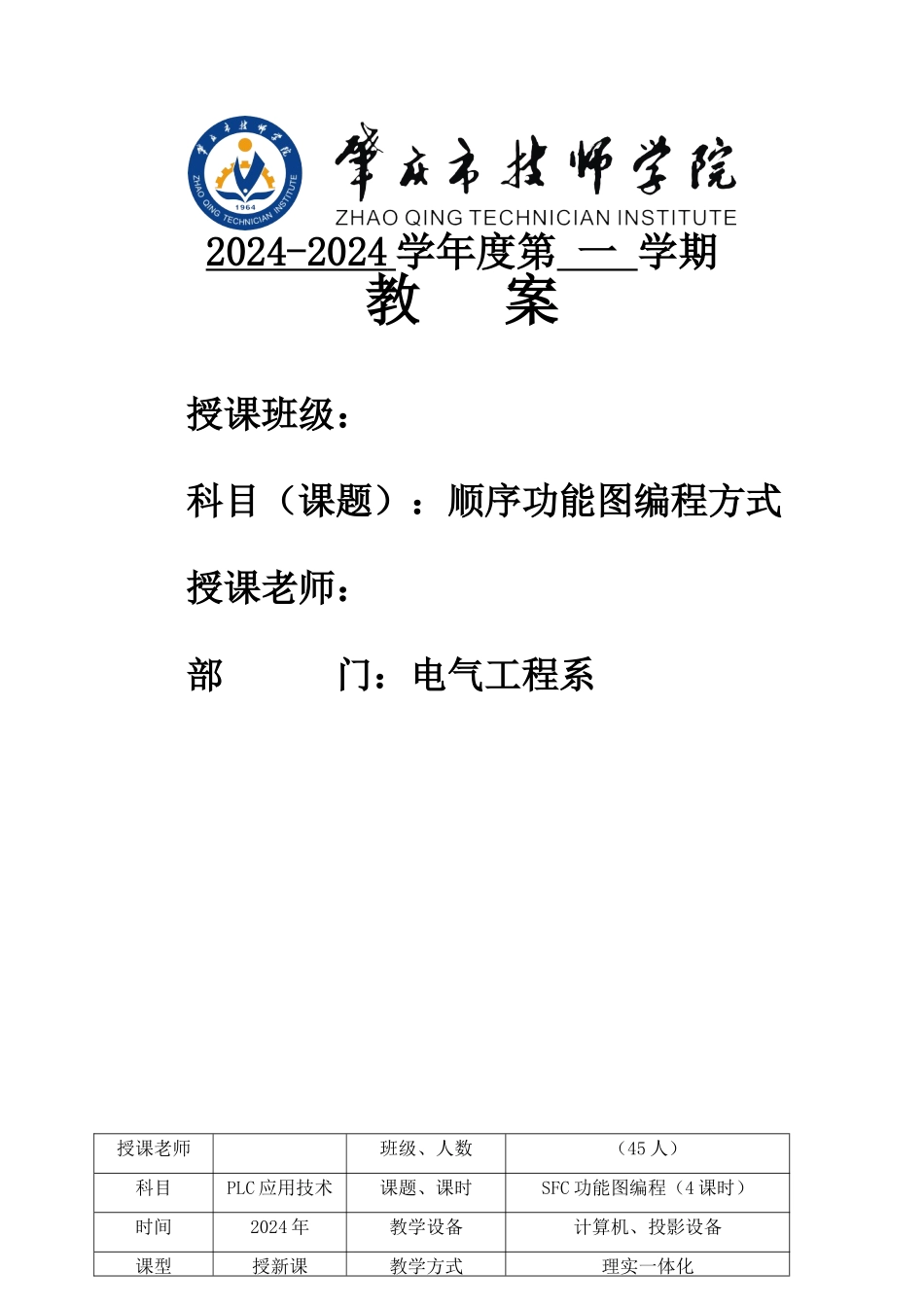

SFC顺序功能图编程教案_第1页
1/22

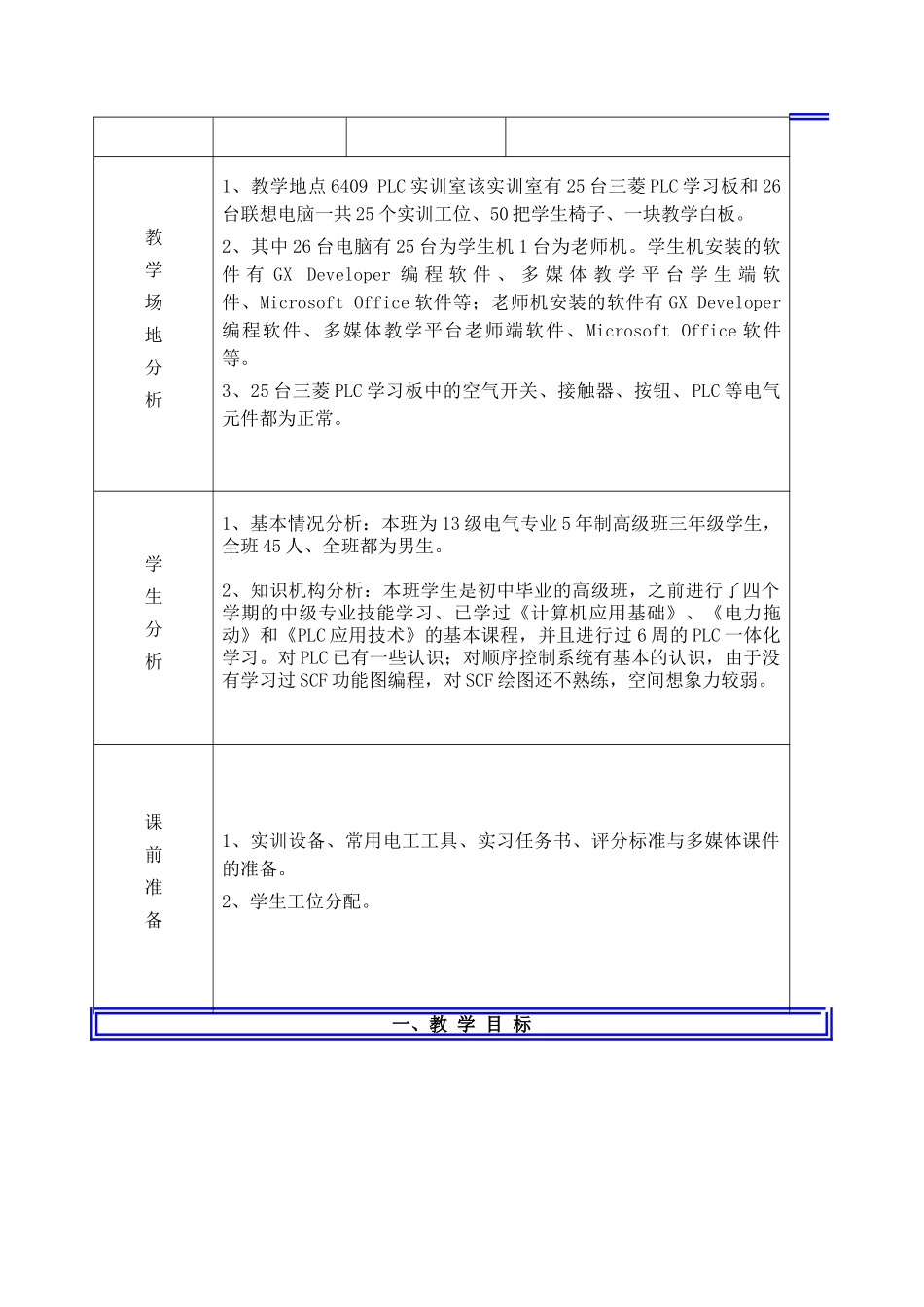

SFC顺序功能图编程教案_第2页
2/22

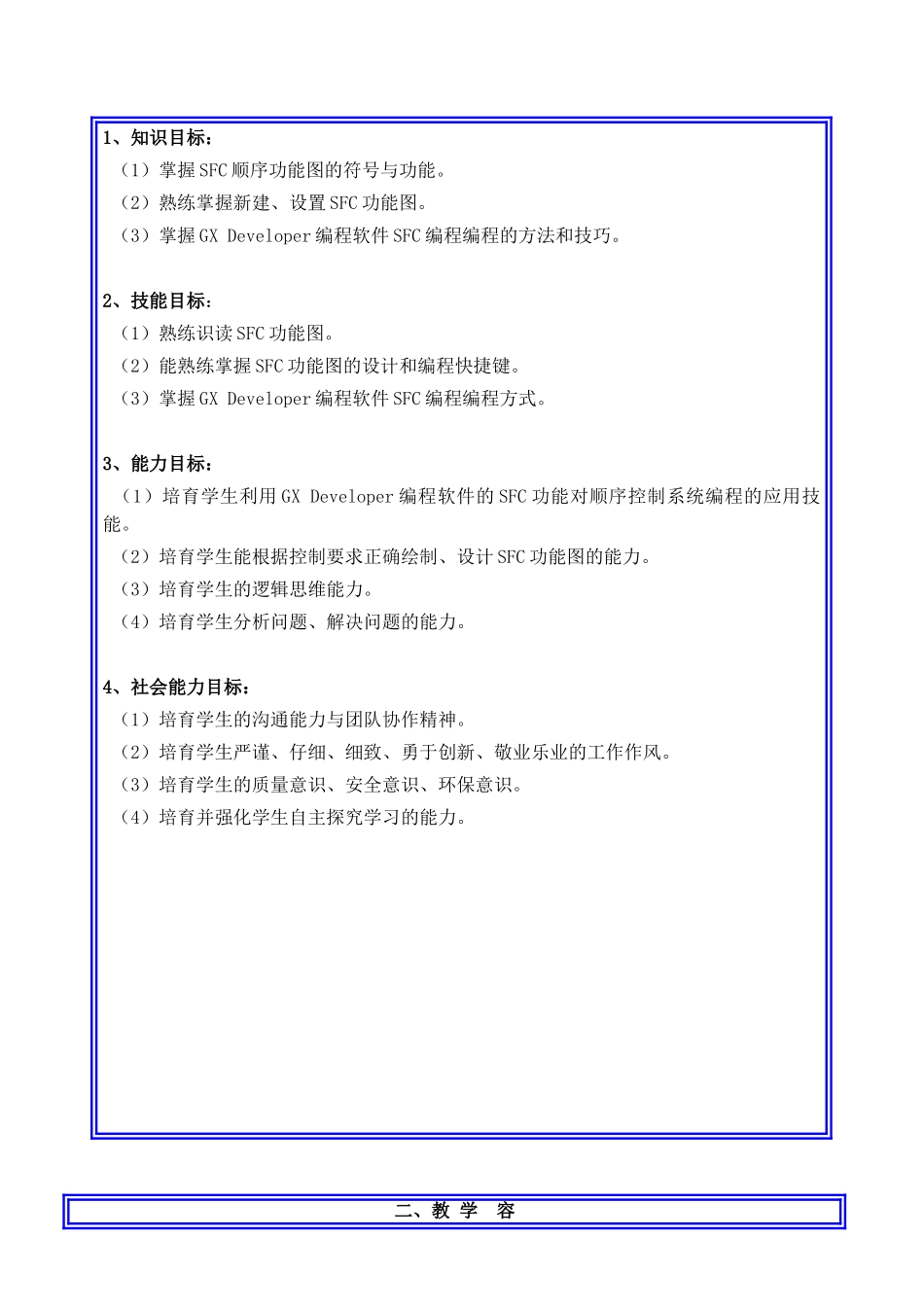

SFC顺序功能图编程教案_第3页
3/22
2024-2024 学年度第 一 学期教 案授课班级:科目(课题):顺序功能图编程方式授课老师:部 门:电气工程系授课老师班级、人数(45 人)科目PLC 应用技术课题、课时SFC 功能图编程(4 课时)时间2024 年 教学设备计算机、投影设备课型授新课教学方式理实一体化教学场地分析1、教学地点 6409 PLC 实训室该实训室有 25 台三菱 PLC 学习板和 26台联想电脑一共 25 个实训工位、50 把学生椅子、一块教学白板。2、其中 26 台电脑有 25 台为学生机 1 台为老师机。学生机安装的软件 有 GX Developer 编 程 软 件 、 多 媒 体 教 学 平 台 学 生 端 软件、Microsoft Office 软件等;老师机安装的软件有 GX Developer编程软件、多媒体教学平台老师端软件、Microsoft Office 软件等。3、25 台三菱 PLC 学习板中的空气开关、接触器、按钮、PLC 等电气元件都为正常。学生分析1、基本情况分析:本班为 13 级电气专业 5 年制高级班三年级学生,全班 45 人、全班都为男生。2、知识机构分析:本班学生是初中毕业的高级班,之前进行了四个学期的中级专业技能学习、已学过《计算机应用基础》、《电力拖动》和《PLC 应用技术》的基本课程,并且进行过 6 周的 PLC 一体化学习。对 PLC 已有一些认识;对顺序控制系统有基本的认识,由于没有学习过 SCF 功能图编程,对 SCF 绘图还不熟练,空间想象力较弱。课前准备1、实训设备、常用电工工具、实习任务书、评分标准与多媒体课件的准备。2、学生工位分配。一、教 学 目 标1、知识目标: (1)掌握 SFC 顺序功能图的符号与功能。 (2)熟练掌握新建、设置 SFC 功能图。 (3)掌握 GX Developer 编程软件 SFC 编程编程的方法和技巧。2、技能目标: (1)熟练识读 SFC 功能图。(2)能熟练掌握 SFC 功能图的设计和编程快捷键。 (3)掌握 GX Developer 编程软件 SFC 编程编程方式。3、能力目标: (1)培育学生利用 GX Developer 编程软件的 SFC 功能对顺序控制系统编程的应用技能。 (2)培育学生能根据控制要求正确绘制、设计 SFC 功能图的能力。 (3)培育学生的逻辑思维能力。 (4)培育学生分析问题、解决问题的能力。4、社会能力目标:(1)培育学生的沟通能力与团队协作精神。(2)培育学生严谨、仔细、细致、勇于创新、敬业乐业的工作作风。(3)培育学生的质量意识、安全意识、环保意识。(4)培育...
