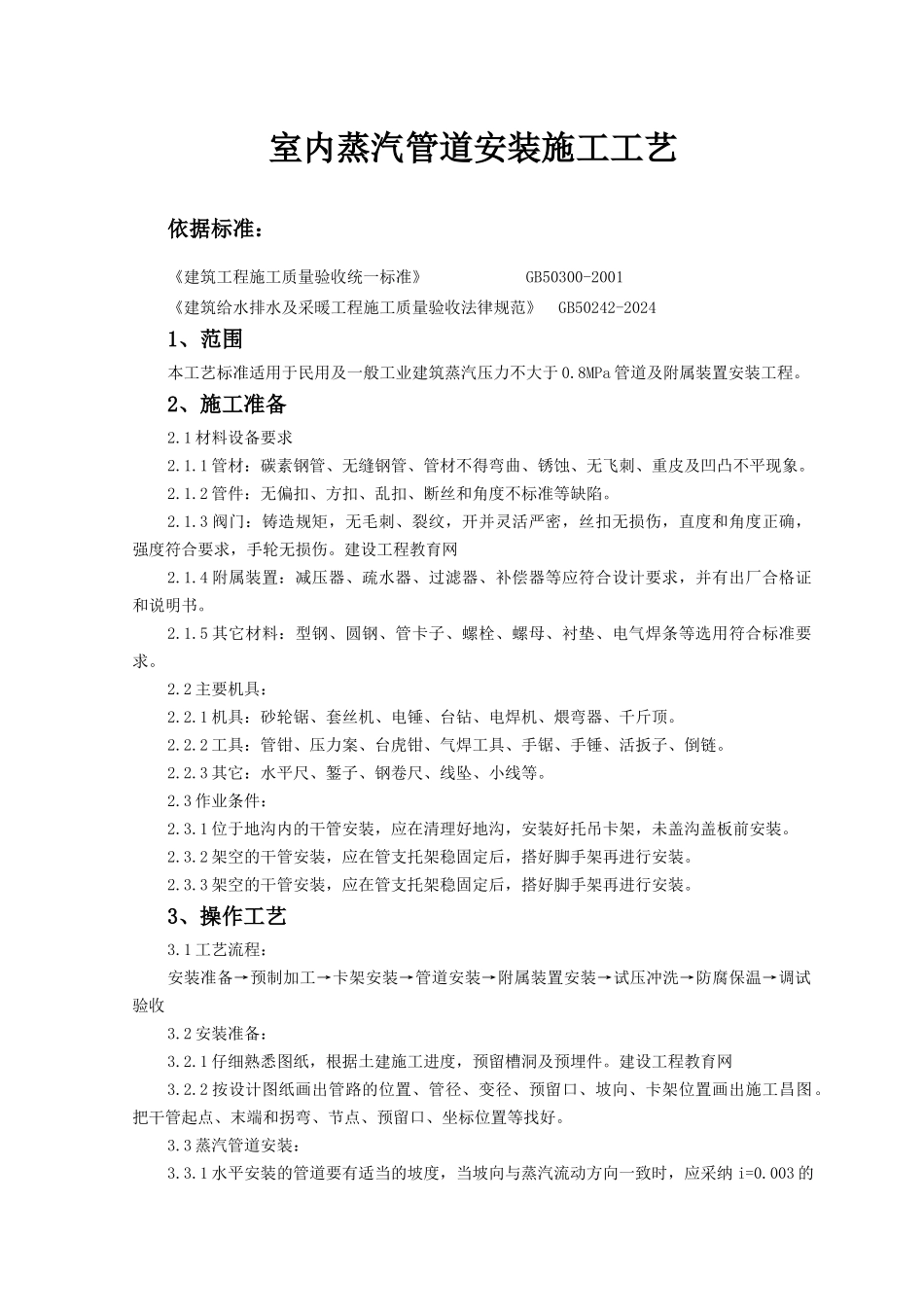

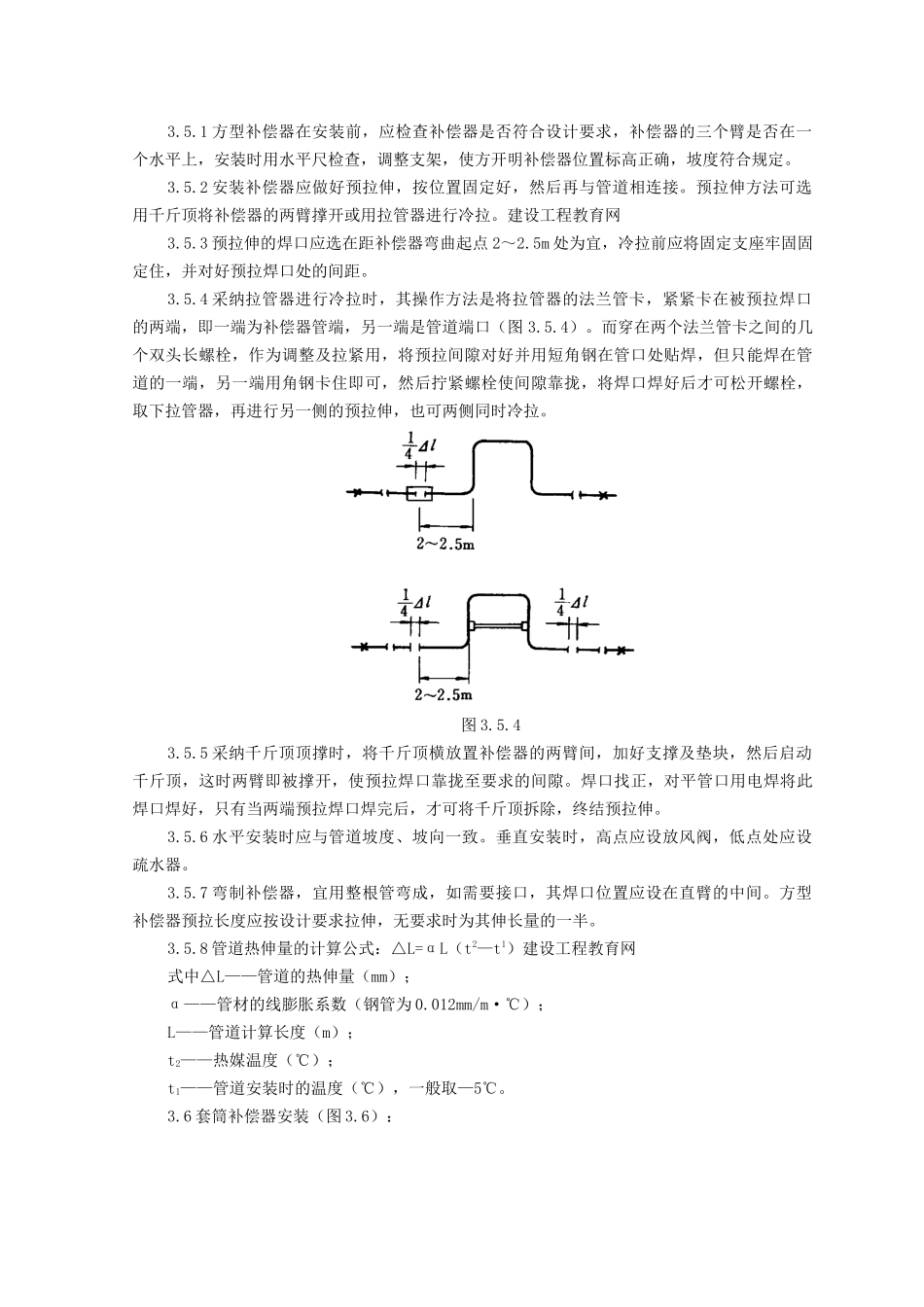

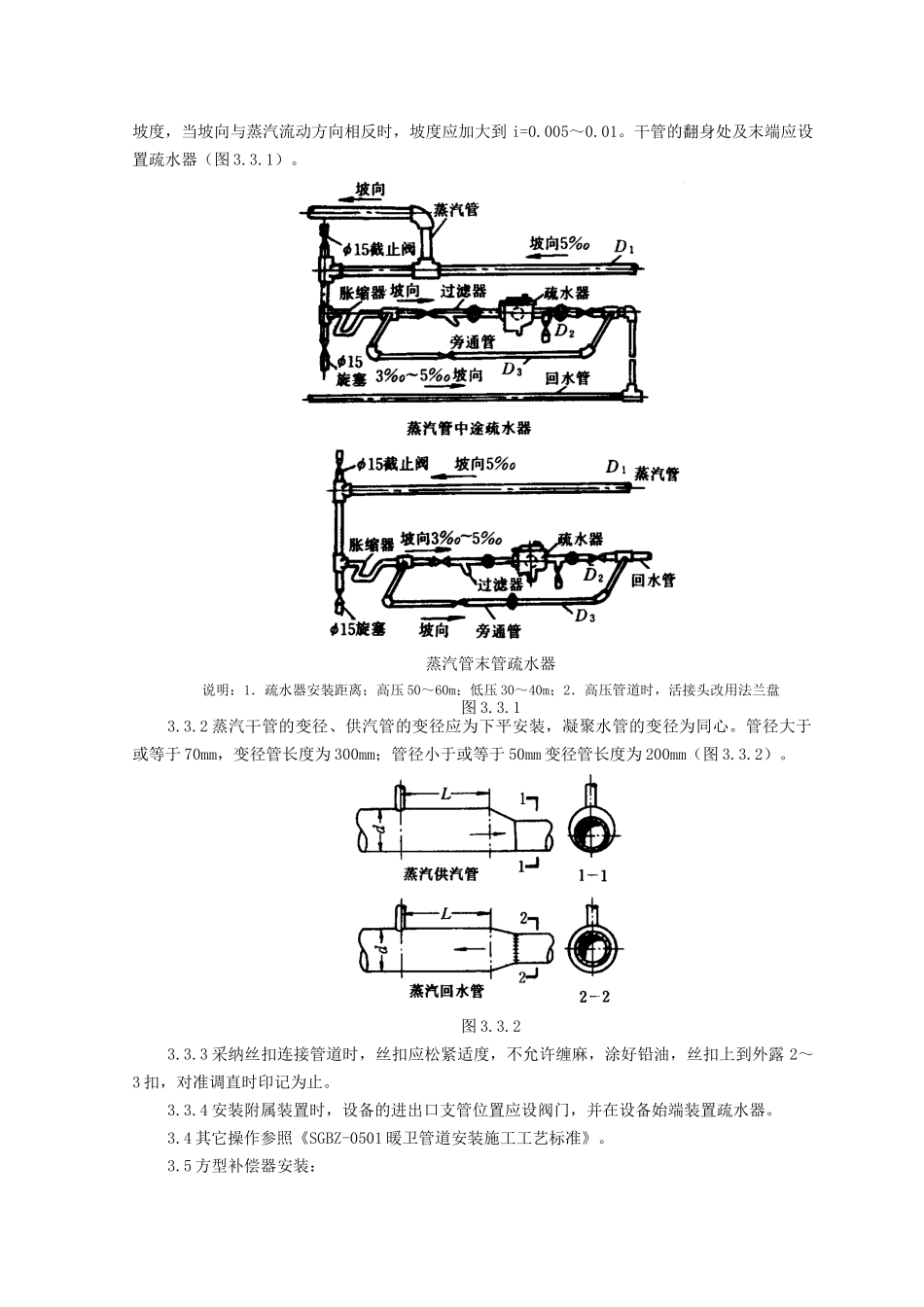

室内蒸汽管道安装施工工艺依据标准:《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-20241、范围本工艺标准适用于民用及一般工业建筑蒸汽压力不大于 0.8MPa 管道及附属装置安装工程。2、施工准备2.1 材料设备要求2.1.1 管材:碳素钢管、无缝钢管、管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象。2.1.2 管件:无偏扣、方扣、乱扣、断丝和角度不标准等缺陷。2.1.3 阀门:铸造规矩,无毛刺、裂纹,开并灵活严密,丝扣无损伤,直度和角度正确,强度符合要求,手轮无损伤。建设工程教育网2.1.4 附属装置:减压器、疏水器、过滤器、补偿器等应符合设计要求,并有出厂合格证和说明书。2.1.5 其它材料:型钢、圆钢、管卡子、螺栓、螺母、衬垫、电气焊条等选用符合标准要求。2.2 主要机具:2.2.1 机具:砂轮锯、套丝机、电锤、台钻、电焊机、煨弯器、千斤顶。2.2.2 工具:管钳、压力案、台虎钳、气焊工具、手锯、手锤、活扳子、倒链。2.2.3 其它:水平尺、錾子、钢卷尺、线坠、小线等。2.3 作业条件:2.3.1 位于地沟内的干管安装,应在清理好地沟,安装好托吊卡架,未盖沟盖板前安装。2.3.2 架空的干管安装,应在管支托架稳固定后,搭好脚手架再进行安装。2.3.3 架空的干管安装,应在管支托架稳固定后,搭好脚手架再进行安装。3、操作工艺3.1 工艺流程:安装准备→预制加工→卡架安装→管道安装→附属装置安装→试压冲洗→防腐保温→调试验收3.2 安装准备:3.2.1 仔细熟悉图纸,根据土建施工进度,预留槽洞及预埋件。建设工程教育网3.2.2 按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置画出施工昌图。把干管起点、末端和拐弯、节点、预留口、坐标位置等找好。3.3 蒸汽管道安装:3.3.1 水平安装的管道要有适当的坡度,当坡向与蒸汽流动方向一致时,应采纳 i=0.003 的坡度,当坡向与蒸汽流动方向相反时,坡度应加大到 i=0.005~0.01。干管的翻身处及末端应设置疏水器(图 3.3.1)。蒸汽管末管疏水器说明:1.疏水器安装距离;高压 50~60m;低压 30~40m;2.高压管道时,活接头改用法兰盘图 3.3.13.3.2 蒸汽干管的变径、供汽管的变径应为下平安装,凝聚水管的变径为同心。管径大于或等于 70mm,变径管长度为 300mm;管径小于或等于 50mm 变径管长度为 200mm(图 3.3.2)。图 3.3.23.3.3 采纳丝扣连接管道时,丝扣应松紧适度,不允许缠麻...
