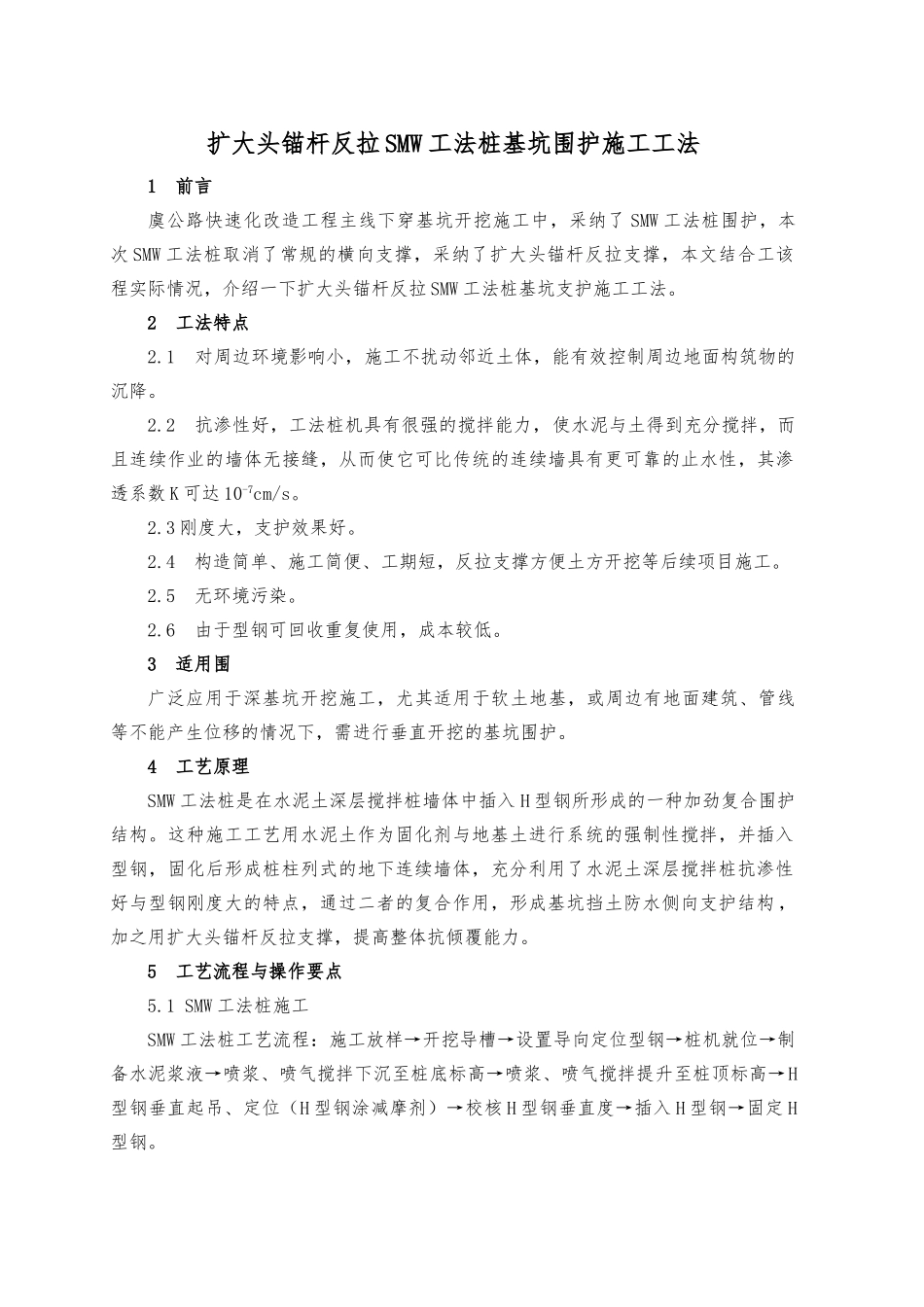

扩大头锚杆反拉 SMW 工法桩基坑围护施工工法 1 前言虞公路快速化改造工程主线下穿基坑开挖施工中，采纳了 SMW 工法桩围护，本次 SMW 工法桩取消了常规的横向支撑，采纳了扩大头锚杆反拉支撑，本文结合工该程实际情况，介绍一下扩大头锚杆反拉 SMW 工法桩基坑支护施工工法。2 工法特点2.1 对周边环境影响小，施工不扰动邻近土体，能有效控制周边地面构筑物的沉降。2.2 抗渗性好，工法桩机具有很强的搅拌能力，使水泥与土得到充分搅拌，而且连续作业的墙体无接缝，从而使它可比传统的连续墙具有更可靠的止水性，其渗透系数 K 可达 10-7cm/s。2.3 刚度大，支护效果好。2.4 构造简单、施工简便、工期短，反拉支撑方便土方开挖等后续项目施工。2.5 无环境污染。2.6 由于型钢可回收重复使用，成本较低。 3 适用围广泛应用于深基坑开挖施工，尤其适用于软土地基，或周边有地面建筑、管线等不能产生位移的情况下，需进行垂直开挖的基坑围护。4 工艺原理SMW 工法桩是在水泥土深层搅拌桩墙体中插入 H 型钢所形成的一种加劲复合围护结构。这种施工工艺用水泥土作为固化剂与地基土进行系统的强制性搅拌，并插入型钢，固化后形成桩柱列式的地下连续墙体，充分利用了水泥土深层搅拌桩抗渗性好与型钢刚度大的特点，通过二者的复合作用，形成基坑挡土防水侧向支护结构 ，加之用扩大头锚杆反拉支撑，提高整体抗倾覆能力。5 工艺流程与操作要点5.1 SMW 工法桩施工SMW 工法桩工艺流程：施工放样→开挖导槽→设置导向定位型钢→桩机就位→制备水泥浆液→喷浆、喷气搅拌下沉至桩底标高→喷浆、喷气搅拌提升至桩顶标高→H型钢垂直起吊、定位（H 型钢涂减摩剂）→校核 H 型钢垂直度→插入 H 型钢→固定 H型钢。为了保证墙体的连续性和接头的施工质量，保证桩与桩之间充分搭接，以达到止水作用，SMW 工法施工采纳跳槽式双孔全套复搅式连接型式，施工顺序如（图一）所示（图中阴影部分为重复套钻部分）：5.1.1 测量放线根据提供的坐标基准点，根据设计图进行放样定位与高程引测工作，并做好永久与临时标志。确认无误后进行搅拌施工放样定位后做好测量技术复核单，提请监理进行复核验收。5.1.2 开挖导槽沟槽开挖很重要，既起到初步导向作用，又是存储拱浆的需要。根据放样出的围护中心线开挖工作沟槽,沟槽宽度根据围护结构厚度确定,深度为 1 米。遇有地下障碍时,利用空压机将地下障碍破除洁净,如破除后产生过大的空洞,则需回填压实...
