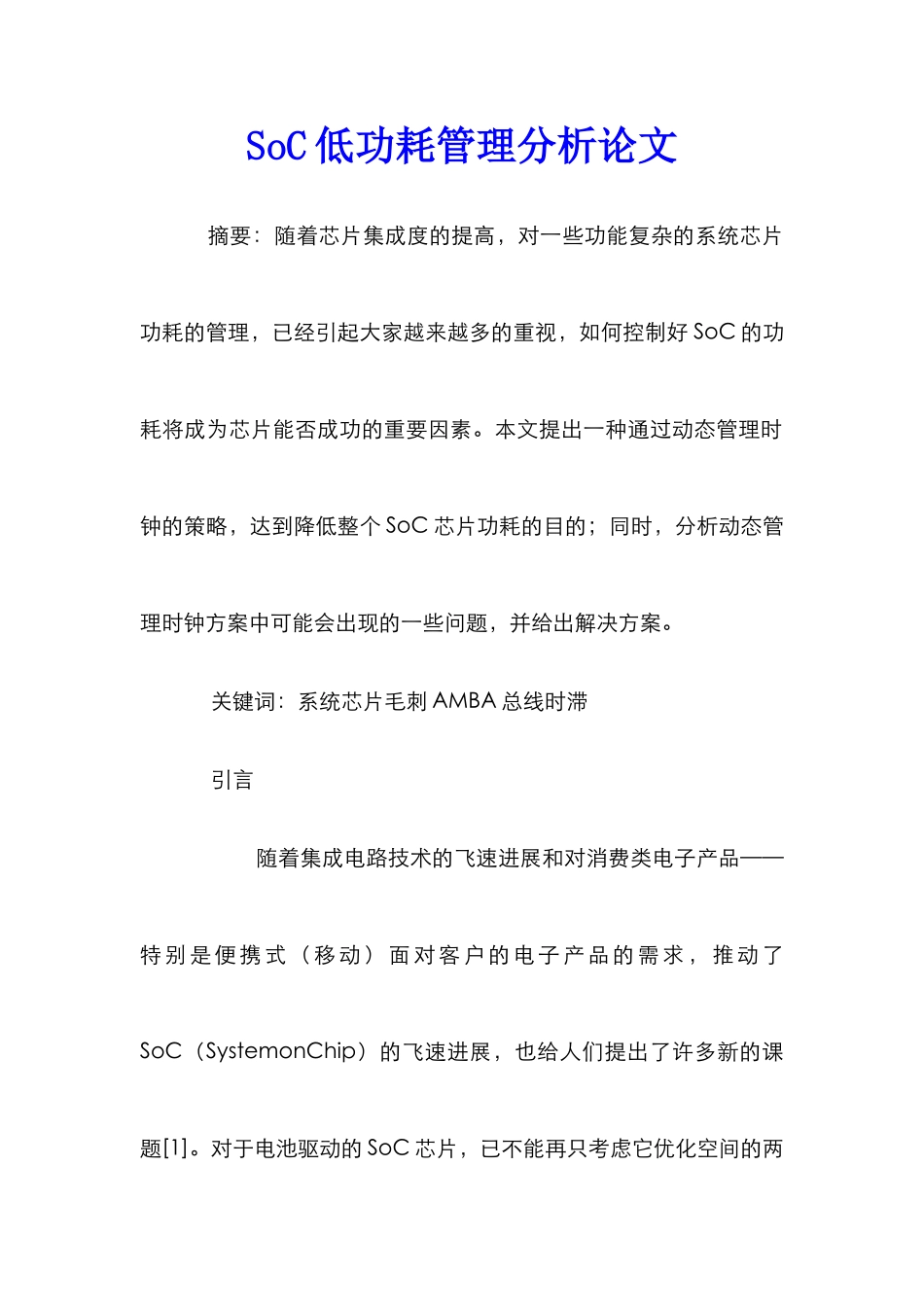

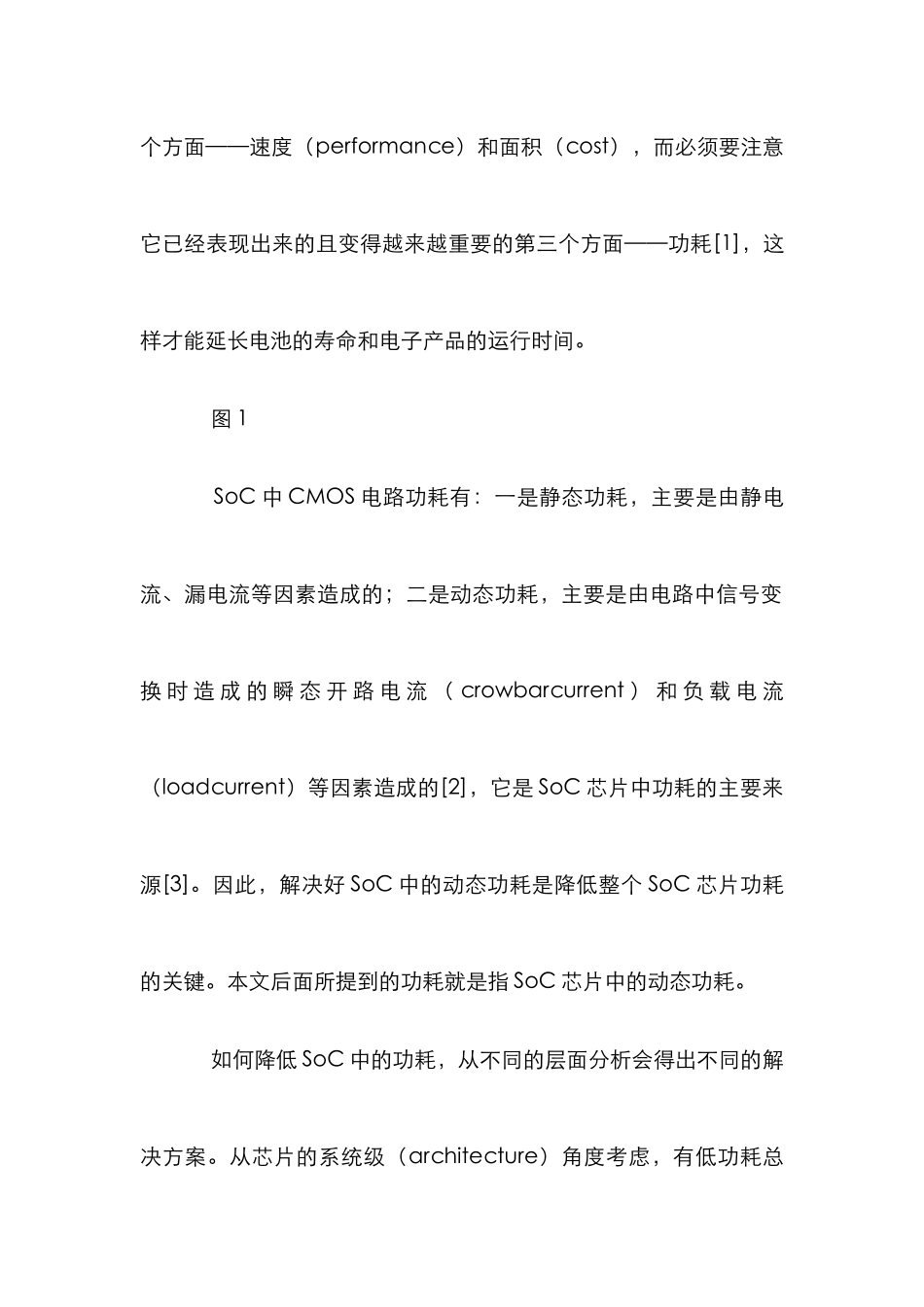

SoC 低功耗管理分析论文 摘要：随着芯片集成度的提高，对一些功能复杂的系统芯片功耗的管理，已经引起大家越来越多的重视，如何控制好 SoC 的功耗将成为芯片能否成功的重要因素。本文提出一种通过动态管理时钟的策略，达到降低整个 SoC 芯片功耗的目的；同时，分析动态管理时钟方案中可能会出现的一些问题，并给出解决方案。 关键词：系统芯片毛刺 AMBA 总线时滞 引言 随着集成电路技术的飞速进展和对消费类电子产品——特别是便携式（移动）面对客户的电子产品的需求，推动了SoC（SystemonChip）的飞速进展，也给人们提出了许多新的课题[1]。对于电池驱动的 SoC 芯片，已不能再只考虑它优化空间的两个方面——速度（performance）和面积（cost），而必须要注意它已经表现出来的且变得越来越重要的第三个方面——功耗[1]，这样才能延长电池的寿命和电子产品的运行时间。 图 1 SoC 中 CMOS 电路功耗有：一是静态功耗，主要是由静电流、漏电流等因素造成的；二是动态功耗，主要是由电路中信号变换 时 造 成 的 瞬 态 开 路 电 流 （ crowbarcurrent ） 和 负 载 电 流（loadcurrent）等因素造成的[2]，它是 SoC 芯片中功耗的主要来源[3]。因此，解决好 SoC 中的动态功耗是降低整个 SoC 芯片功耗的关键。本文后面所提到的功耗就是指 SoC 芯片中的动态功耗。 如何降低 SoC 中的功耗，从不同的层面分析会得出不同的解决方案。从芯片的系统级（architecture）角度考虑，有低功耗总线设计、低功耗存储系统设计、低功耗时钟网络设计、开发系统的休息模式、时钟门控等技术；从芯片的行为级（RTL）角度考虑，有信号门控、预前计算、操作数分离、状态机优化、并行和流水结构等技术；从芯片的门级（gate）角度考虑，有缓冲插入、提取因子、单元缩放、管脚交换、相位配置等技术[4]。从越高的抽象层次去考虑功耗问题，芯片功耗优化的幅度就越显著。 本文所提出的基于动态配置时钟的 SoC 低功耗管理是从芯片的系统级角度考虑的。在最后的实验中，它非常明显地降低了整个芯片的功耗。 1 动态配置时钟的 SoC 低功耗管理原理 基于微处理器应用的 SoC 设计，其复杂程度变化很大：在一些应用中可能需要用到所有的硬件资源，但是在其它的一些应用中可能只需要用到其中一部分硬件资源；在一些应用中可能需要很高的工作频率，而在其它的一些应用中却可以大大降低工作频率。动态管理 SoC 系统时钟的思想就...
