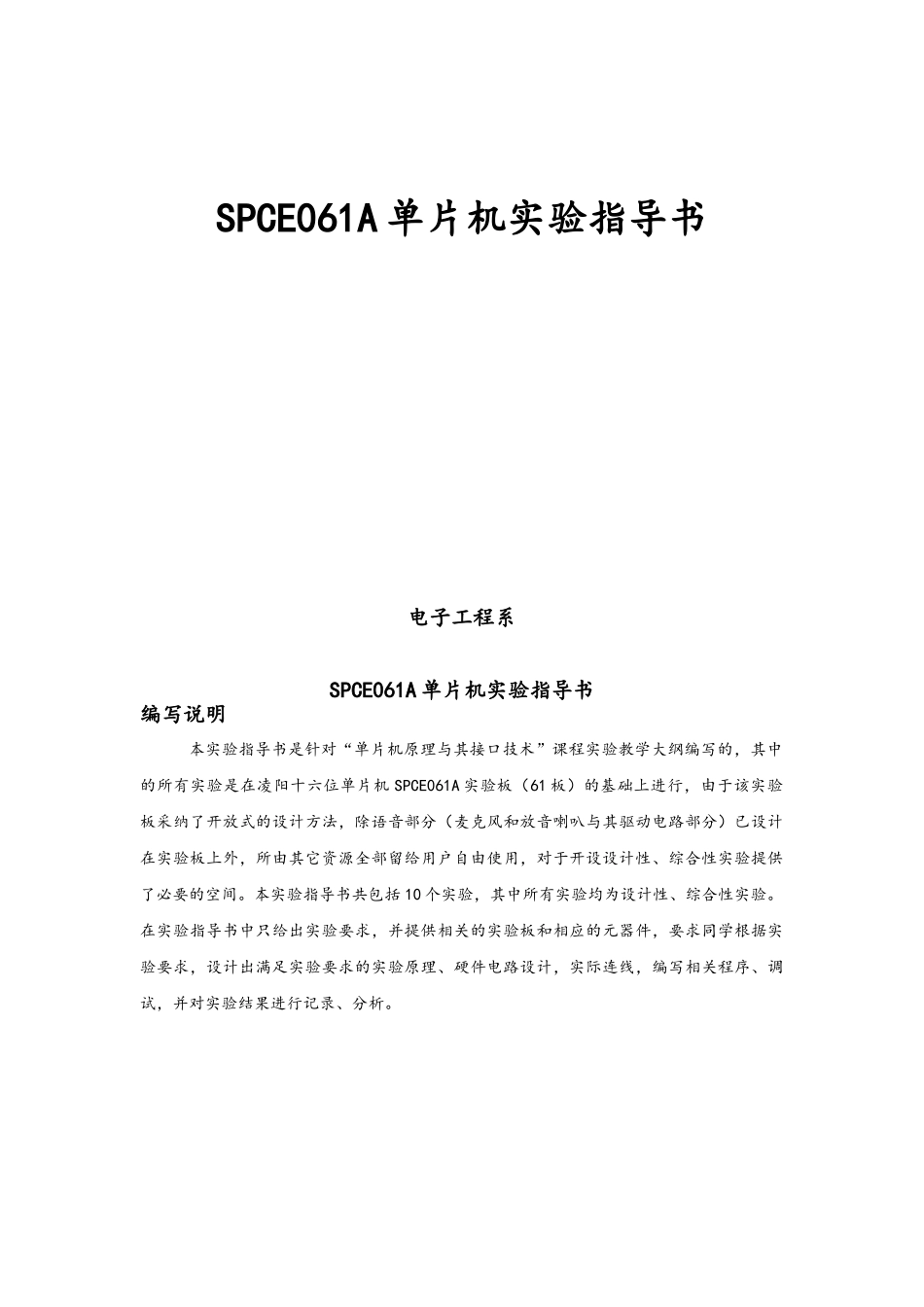

SPCE061A 单片机实验指导书电子工程系SPCE061A 单片机实验指导书编写说明 本实验指导书是针对“单片机原理与其接口技术”课程实验教学大纲编写的，其中的所有实验是在凌阳十六位单片机 SPCE061A 实验板（61 板）的基础上进行，由于该实验板采纳了开放式的设计方法，除语音部分（麦克风和放音喇叭与其驱动电路部分）已设计在实验板上外，所由其它资源全部留给用户自由使用，对于开设设计性、综合性实验提供了必要的空间。本实验指导书共包括 10 个实验，其中所有实验均为设计性、综合性实验。在实验指导书中只给出实验要求，并提供相关的实验板和相应的元器件，要求同学根据实验要求，设计出满足实验要求的实验原理、硬件电路设计，实际连线，编写相关程序、调试，并对实验结果进行记录、分析。目录实验一 SPCE061A开发环境实验实验二 普通IO口实验实验三 定时/计数器实验实验四 系统时钟实验实验五 FIQ中断实验实验六 信号发生器实验实验七 A/D转换实验实验八 七段数码LED显示实验实验九 录放音实验实验十 键扫描显示程序实验一 SPCE061A 开发环境实验[实验目的]1)熟悉’nSP IDEµ™环境与在该环境下用汇编语言和 C 语言编写的应用程序。2)熟悉简单的’nSPµ™汇编语言指令和 C 语言程序的编写方法。[实验设备]1）装有 WINDOWS 系统和’nSP IDEµ™仿真环境的 PC 机一台。2) ’nSPµ™十六位单片机 61 开发板一个[实验步骤]1)将’nSP IDEµ™打开后,建立一个新工程。2)在该项目的源文件夹(SOURCE FILES)下建立一个新的汇编语言文件。3)编写汇编代码。4)编译程序，软件调试，观察并跟踪其结果,查看各个寄存器状态[程序例1]//===============================================================// // Program: 计算 1 to 100 累加值// Output: [sum] = 5050(十进制) 或 13BA(十六进制) //===============================================================// .RAM // 定义预定义 RAM 段.var R_Sum; // 定义变量.CODE //定义代码段.public _main; // 对main程序段声明_main: r1 = 0x0001; // r1=[1..100] r2 = 0x0000; // 寄存器清零L_SumLoop: r2 += r1; // 累计值存到寄存器r2 r1 += 1; // 下一个数值cmp r1,100; // 加到100否jna L_SumLoop; // 假如r1 <= 100 跳到L_SumLoop [R_Sum] = r2; // 在R_Sum中保存最终结果L_ProgramEndLoop: // 程序死...
