TTL电平和CMOS电平区别和比较

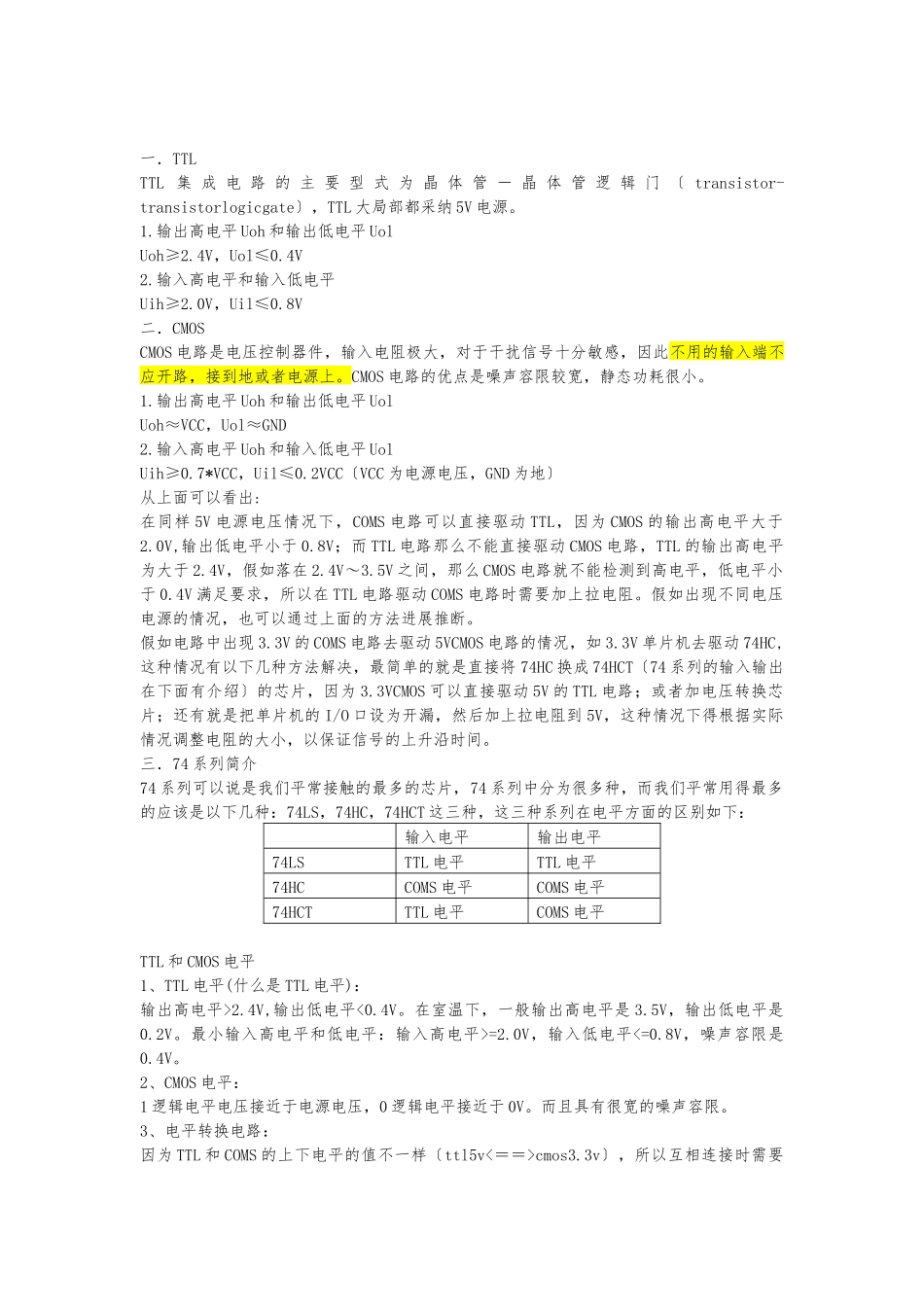

一．TTLTTL 集 成 电 路 的 主 要 型 式 为 晶 体 管 － 晶 体 管 逻 辑 门 〔 transistor-transistorlogicgate〕，TTL 大局部都采纳 5V 电源。1.输出高电平 Uoh 和输出低电平 UolUoh≥2.4V，Uol≤0.4V2.输入高电平和输入低电平Uih≥2.0V，Uil≤0.8V二．CMOSCMOS 电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上。CMOS 电路的优点是噪声容限较宽，静态功耗很小。1.输出高电平 Uoh 和输出低电平 UolUoh≈VCC，Uol≈GND2.输入高电平 Uoh 和输入低电平 UolUih≥0.7*VCC，Uil≤0.2VCC〔VCC 为电源电压，GND 为地〕从上面可以看出:在同样 5V 电源电压情况下，COMS 电路可以直接驱动 TTL，因为 CMOS 的输出高电平大于2.0V,输出低电平小于 0.8V；而 TTL 电路那么不能直接驱动 CMOS 电路，TTL 的输出高电平为大于 2.4V，假如落在 2.4V～3.5V 之间，那么 CMOS 电路就不能检测到高电平，低电平小于 0.4V 满足要求，所以在 TTL 电路驱动 COMS 电路时需要加上拉电阻。假如出现不同电压电源的情况，也可以通过上面的方法进展推断。假如电路中出现 3.3V 的 COMS 电路去驱动 5VCMOS 电路的情况，如 3.3V 单片机去驱动 74HC,这种情况有以下几种方法解决，最简单的就是直接将 74HC 换成 74HCT〔74 系列的输入输出在下面有介绍〕的芯片，因为 3.3VCMOS 可以直接驱动 5V 的 TTL 电路；或者加电压转换芯片；还有就是把单片机的 I/O 口设为开漏，然后加上拉电阻到 5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间。三．74 系列简介74 系列可以说是我们平常接触的最多的芯片，74 系列中分为很多种，而我们平常用得最多的应该是以下几种：74LS，74HC，74HCT 这三种，这三种系列在电平方面的区别如下：输入电平输出电平74LSTTL 电平TTL 电平74HCCOMS 电平COMS 电平74HCTTTL 电平COMS 电平TTL 和 CMOS 电平1、TTL 电平(什么是 TTL 电平)：输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是 3.5V，输出低电平是0.2V。最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。2、CMOS 电平：1 逻辑电平电压接近于电源电压，0 逻辑电平接近于 0V。而且具有很宽的噪声容限。3、电平转换电路：因为 TTL 和 COMS 的上下电平的值不一样〔ttl5v<＝＝>c...
