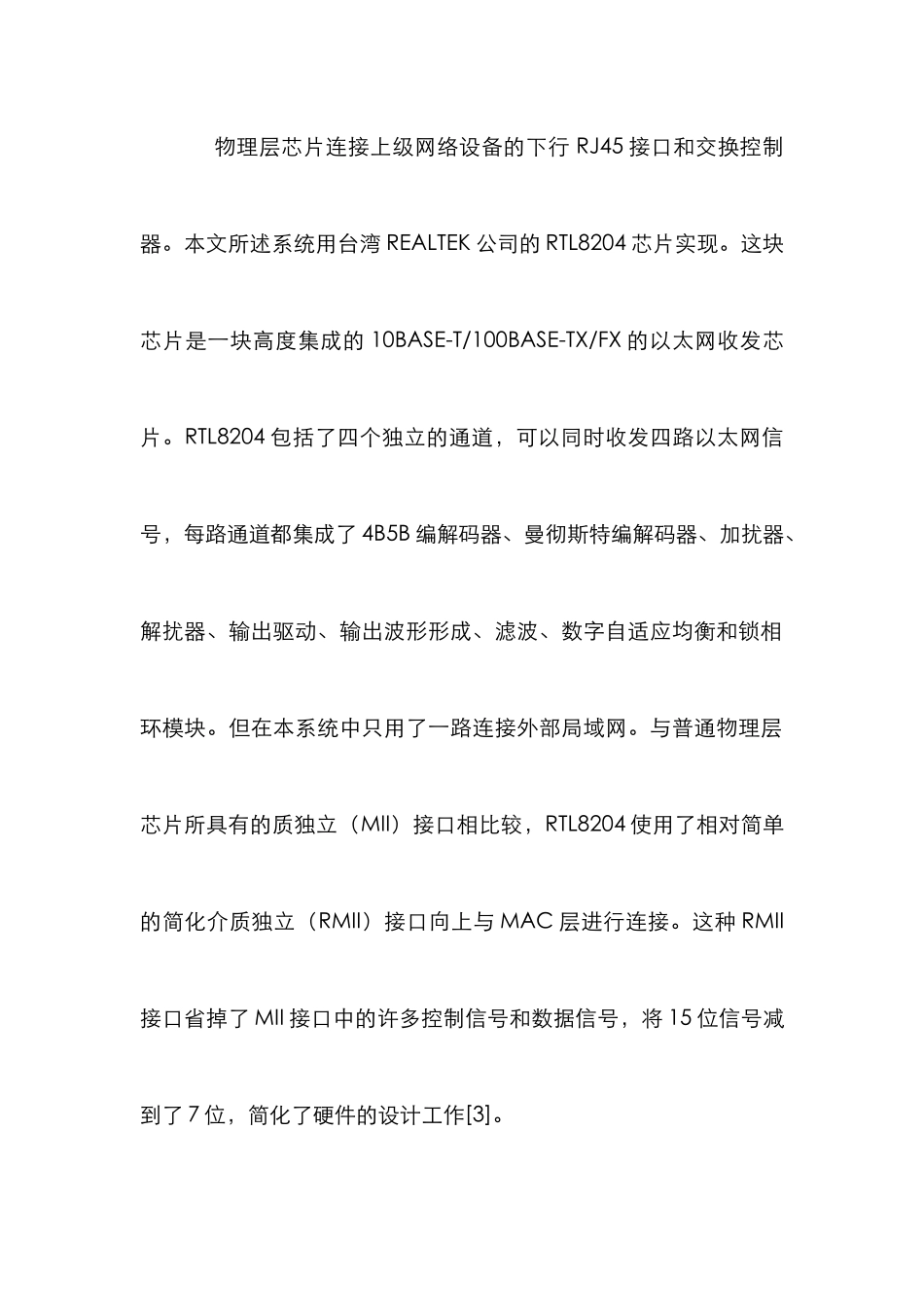

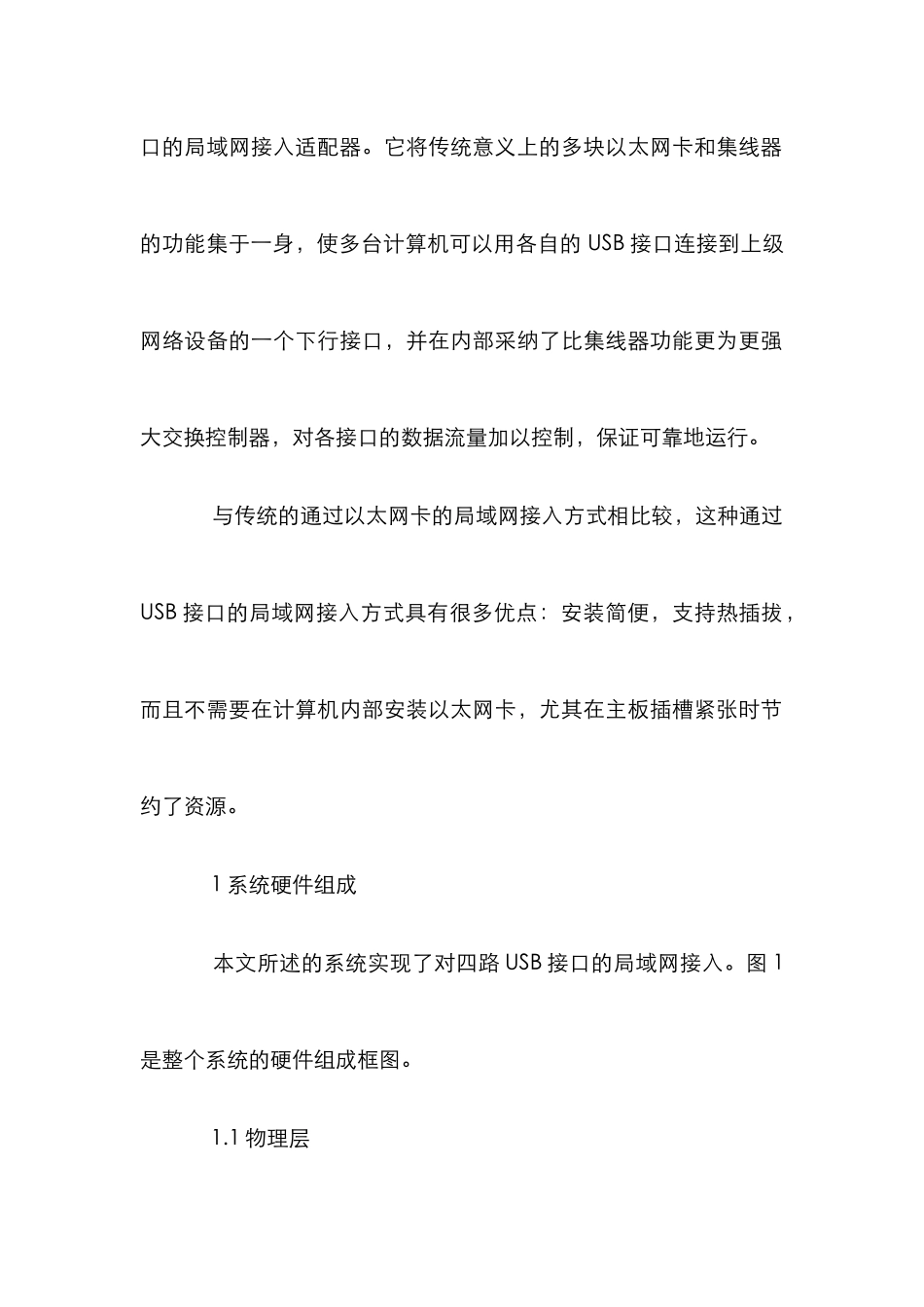

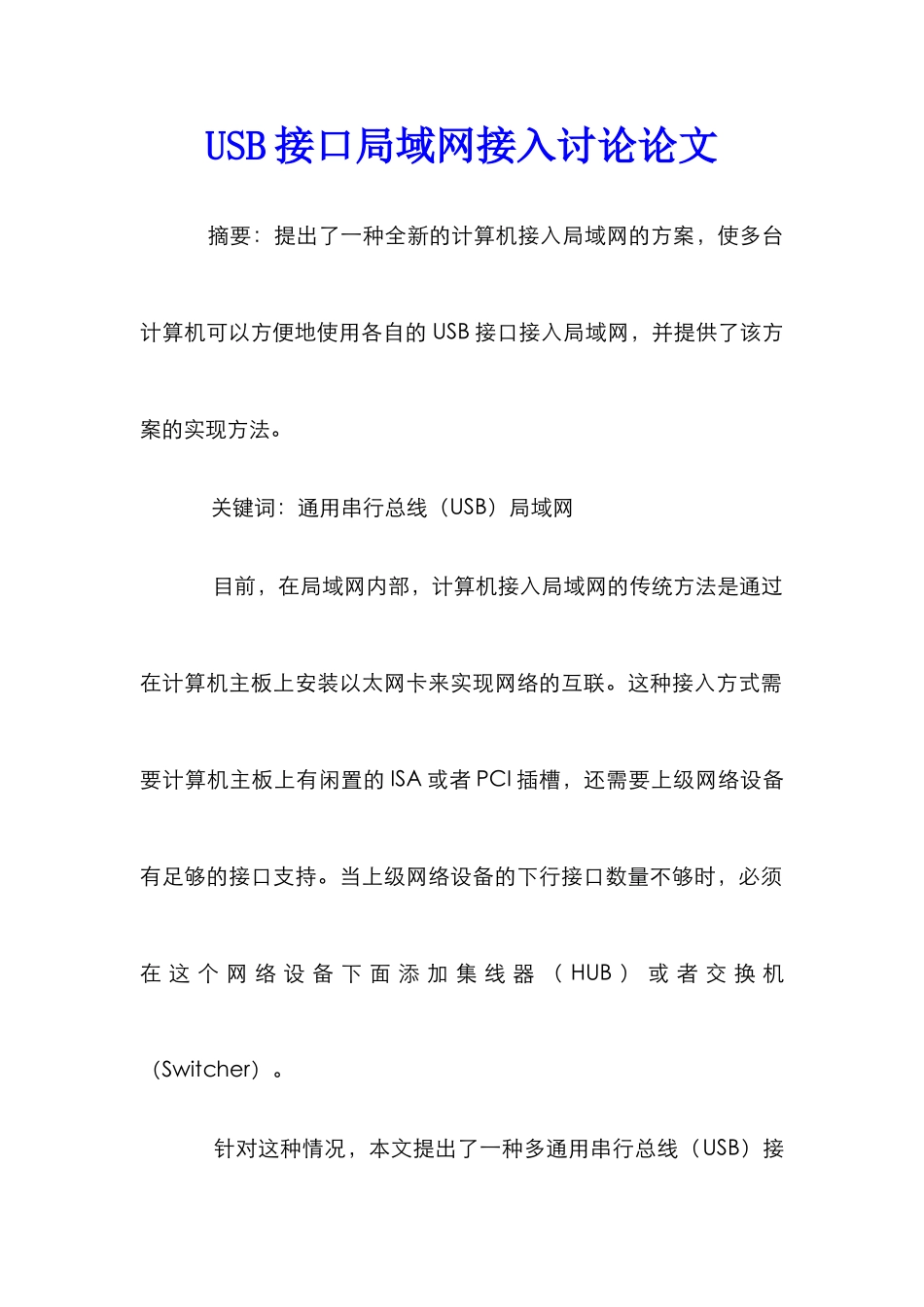

USB 接口局域网接入讨论论文 摘要：提出了一种全新的计算机接入局域网的方案，使多台计算机可以方便地使用各自的 USB 接口接入局域网，并提供了该方案的实现方法。 关键词：通用串行总线（USB）局域网 目前，在局域网内部，计算机接入局域网的传统方法是通过在计算机主板上安装以太网卡来实现网络的互联。这种接入方式需要计算机主板上有闲置的 ISA 或者 PCI 插槽，还需要上级网络设备有足够的接口支持。当上级网络设备的下行接口数量不够时，必须在 这 个 网 络 设 备 下 面 添 加 集 线 器 （ HUB ） 或 者 交 换 机（Switcher）。 针对这种情况，本文提出了一种多通用串行总线（USB）接口的局域网接入适配器。它将传统意义上的多块以太网卡和集线器的功能集于一身，使多台计算机可以用各自的 USB 接口连接到上级网络设备的一个下行接口，并在内部采纳了比集线器功能更为更强大交换控制器，对各接口的数据流量加以控制，保证可靠地运行。 与传统的通过以太网卡的局域网接入方式相比较，这种通过USB 接口的局域网接入方式具有很多优点：安装简便，支持热插拔，而且不需要在计算机内部安装以太网卡，尤其在主板插槽紧张时节约了资源。 1 系统硬件组成 本文所述的系统实现了对四路 USB 接口的局域网接入。图 1是整个系统的硬件组成框图。 1.1 物理层 物理层芯片连接上级网络设备的下行 RJ45 接口和交换控制器。本文所述系统用台湾 REALTEK 公司的 RTL8204 芯片实现。这块芯片是一块高度集成的 10BASE-T/100BASE-TX/FX 的以太网收发芯片。RTL8204 包括了四个独立的通道，可以同时收发四路以太网信号，每路通道都集成了 4B5B 编解码器、曼彻斯特编解码器、加扰器、解扰器、输出驱动、输出波形形成、滤波、数字自适应均衡和锁相环模块。但在本系统中只用了一路连接外部局域网。与普通物理层芯片所具有的质独立（MII）接口相比较，RTL8204 使用了相对简单的简化介质独立（RMII）接口向上与 MAC 层进行连接。这种 RMII接口省掉了 MII 接口中的许多控制信号和数据信号，将 15 位信号减到了 7 位，简化了硬件的设计工作[3]。 1.2 交换控制器 本系统采纳的交换控制器是台湾 REALTEK 公司的 RTL8308B芯片。这是一块具有 8 端口 10Mbps/100Mbps 的交换控制器。它对各个端口的数据进行处理并交换，并对各端口的流量加以控制。RTL8308B 每个端口都能够处理 10Mbps 或者 100Mbp...
