V带传动计算说明书

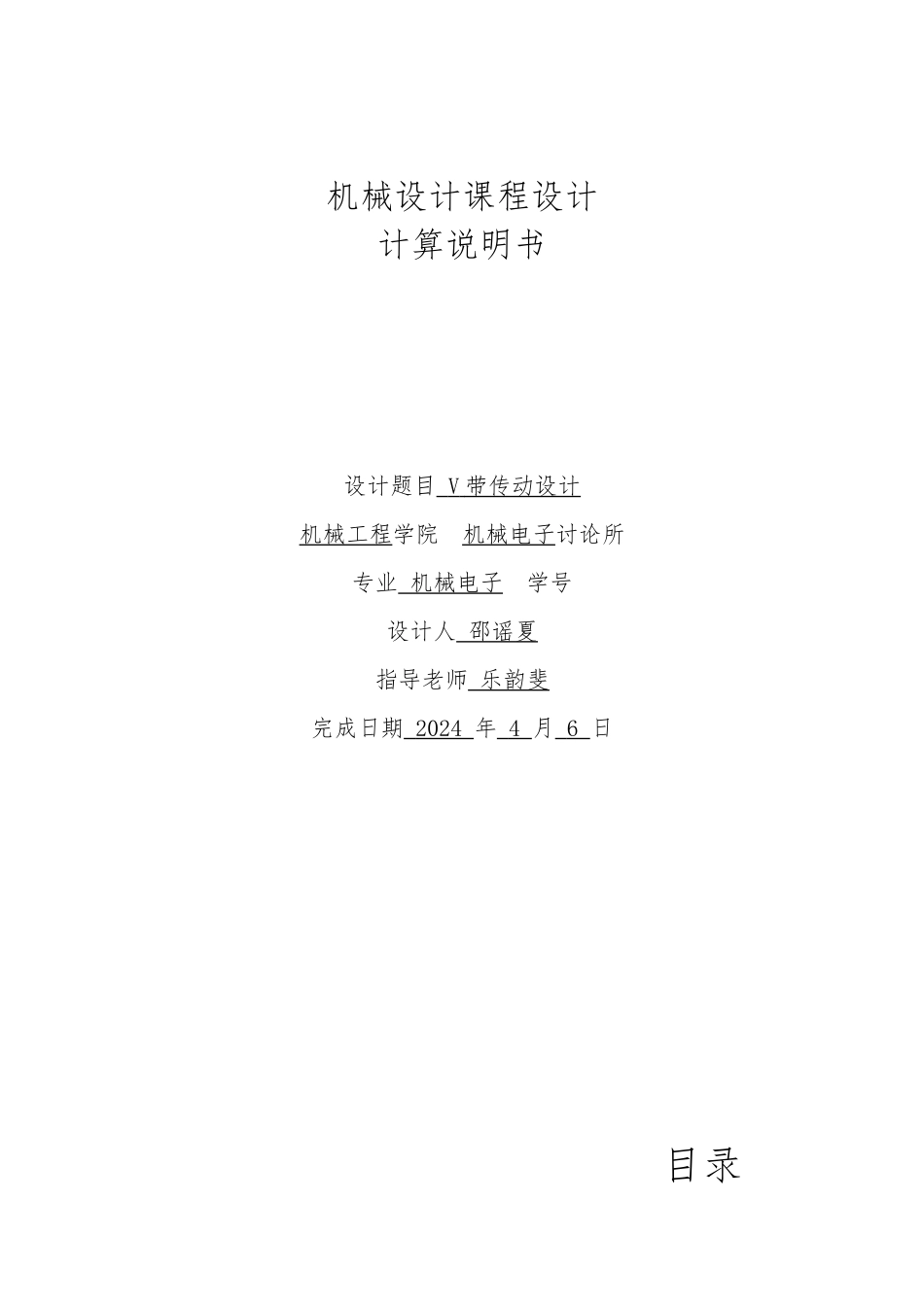

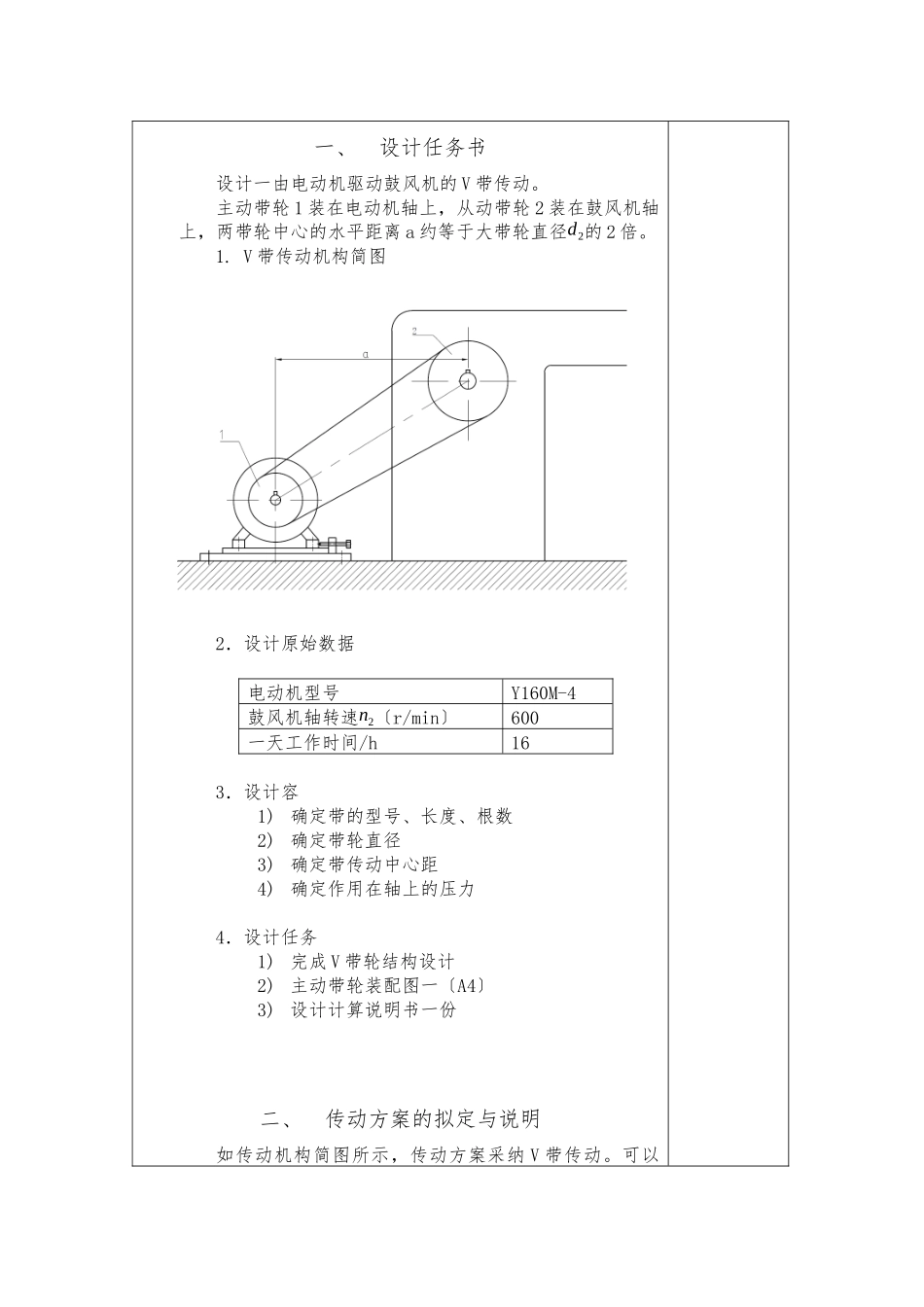

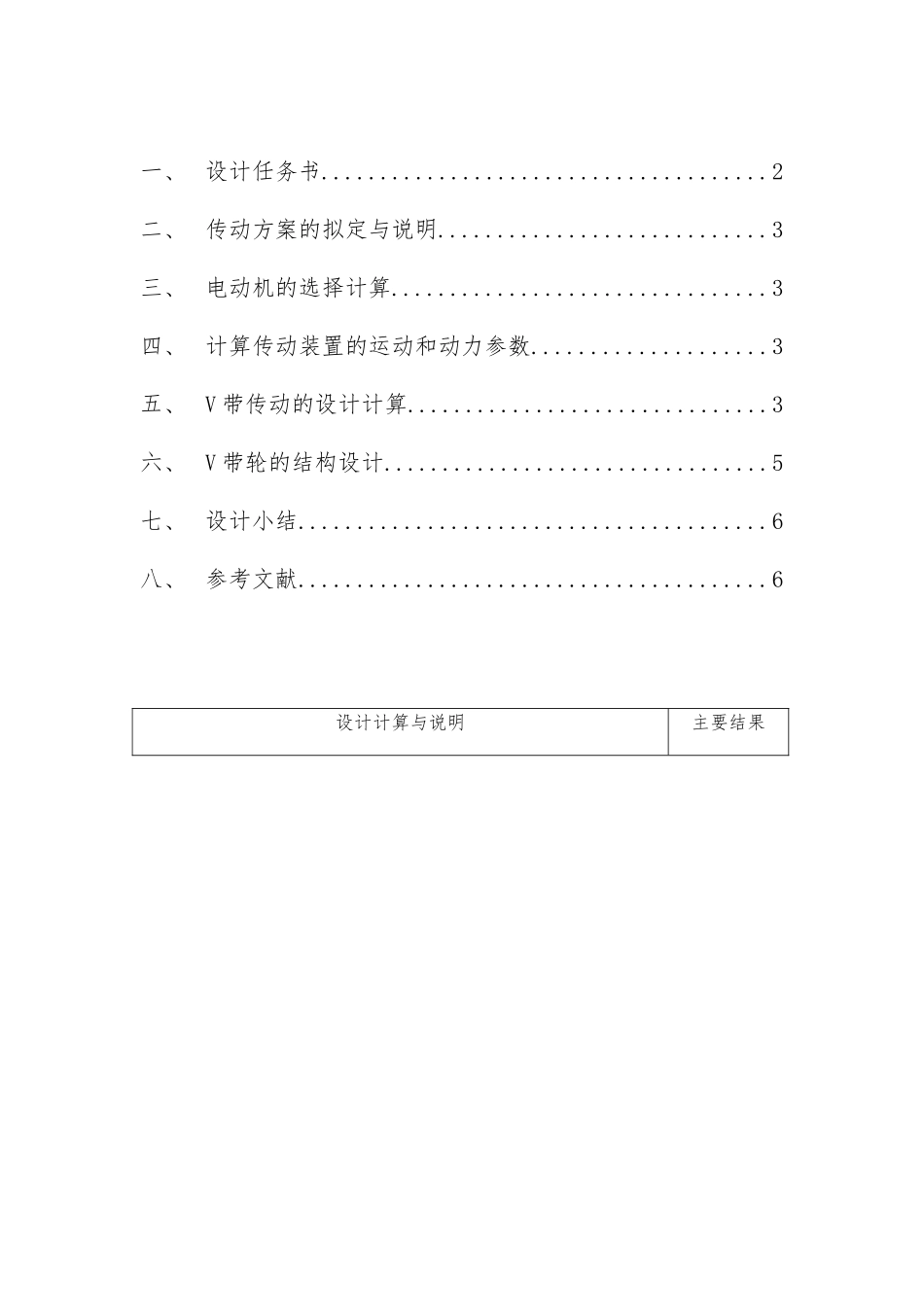

机械设计课程设计计算说明书设计题目 V 带传动设计 机械工程学院 机械电子讨论所专业 机械电子 学号设计人 邵谣夏指导老师 乐韵斐完成日期 2024 年 4 月 6 日目录一、设计任务书......................................2二、传动方案的拟定与说明............................3三、电动机的选择计算................................3四、计算传动装置的运动和动力参数....................3五、V 带传动的设计计算...............................3六、V 带轮的结构设计.................................5七、设计小结........................................6八、参考文献........................................6设计计算与说明主要结果一、设计任务书设计一由电动机驱动鼓风机的 V 带传动。主动带轮 1 装在电动机轴上，从动带轮 2 装在鼓风机轴上，两带轮中心的水平距离 a 约等于大带轮直径d2的 2 倍。1. V 带传动机构简图2．设计原始数据电动机型号Y160M-4鼓风机轴转速n2〔r/min〕600一天工作时间/h163．设计容1) 确定带的型号、长度、根数2) 确定带轮直径3) 确定带传动中心距4) 确定作用在轴上的压力4．设计任务1) 完成 V 带轮结构设计2) 主动带轮装配图一〔A4〕3) 设计计算说明书一份二、传动方案的拟定与说明如传动机构简图所示，传动方案采纳 V 带传动。可以产生较大的传动摩擦力，结构简单、传动平稳，造价低。采纳 V 带传动可以缓冲减振，同时起到过载保护的作用。三、电动机的选择计算如题目要求，选用 Y160M-4 型电动机。1. 电动机的额定功率Ped=11kW2. 电动机的满载转速=1460r/min。鼓风机轴转速n2=600r/min，推举传动比 i=2～5，那么电动机转速可选围nd'=1200～3000r/min所选电动机同步转速=1500r/min，符合要求。四、计算传动装置的运动和动力参数1. 各轴转速电动机轴为 1 轴，鼓风机轴为 2 轴。n1=1500r /minn2=600r/min2. 各轴输入功率P1=Ped=11 kWP2=P1η≈11kW3. 各轴转矩T 1=9550 P1n1=9550× 111500=70.03 N ∙mT 2=9550 P2n2=9550× 11600 =175.08N ∙m五、V 带传动的设计计算1. 确定计算功率由于是鼓风机，每天工作 16 小时，查《机械设计》〔后文略去书名〕表 8-8 得，工作情况系数K A=1.2Pca=K A Ped=1.2×11=13.2kW2. 确定 V 带带型由图 8-11，选择 B 型3. 确定带轮直径dd并验算带速1) 初选小带轮直径dd 1Ped=11kWPca=13.2kW...
