WDW-20D电子式万能试验机说明书

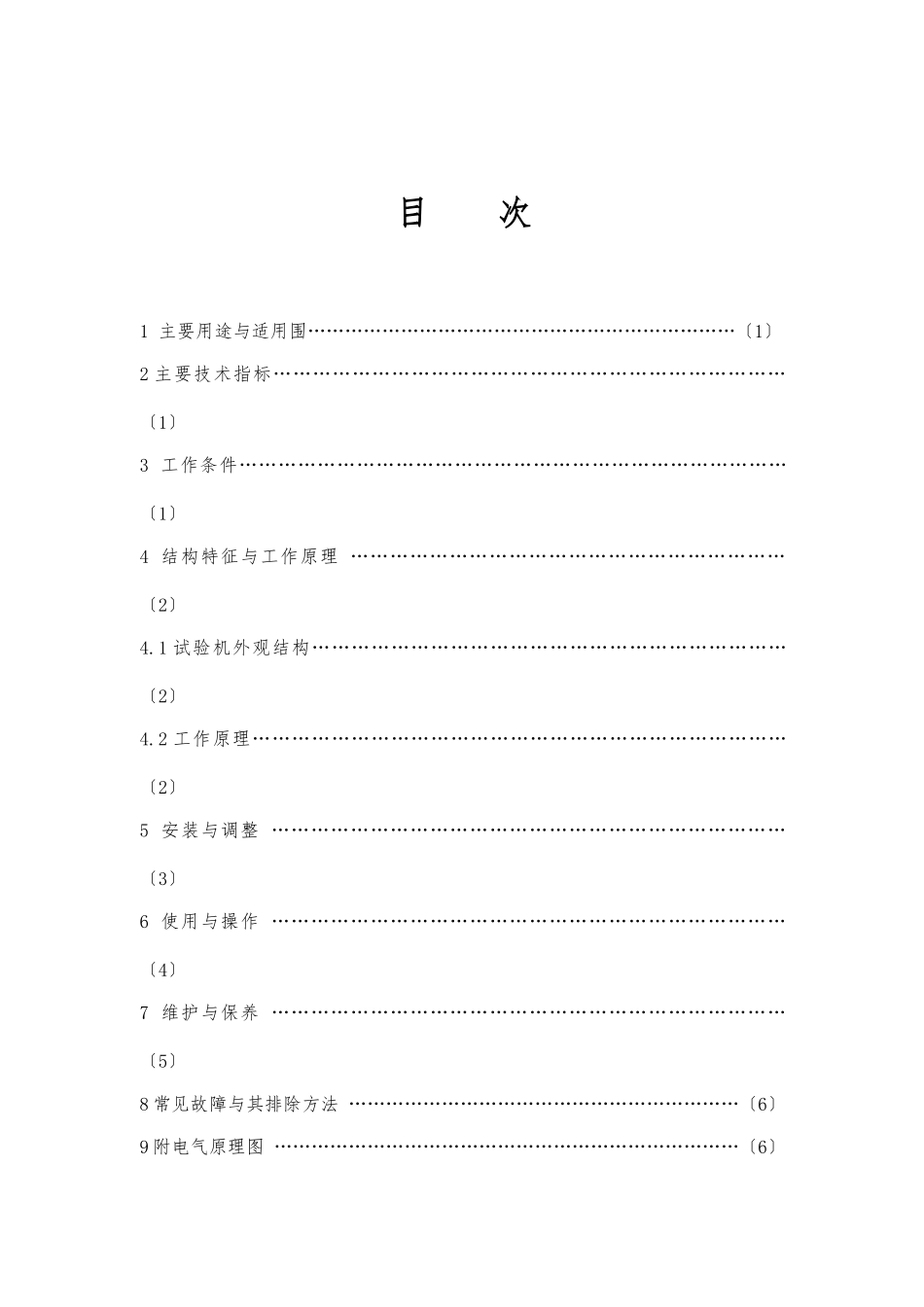

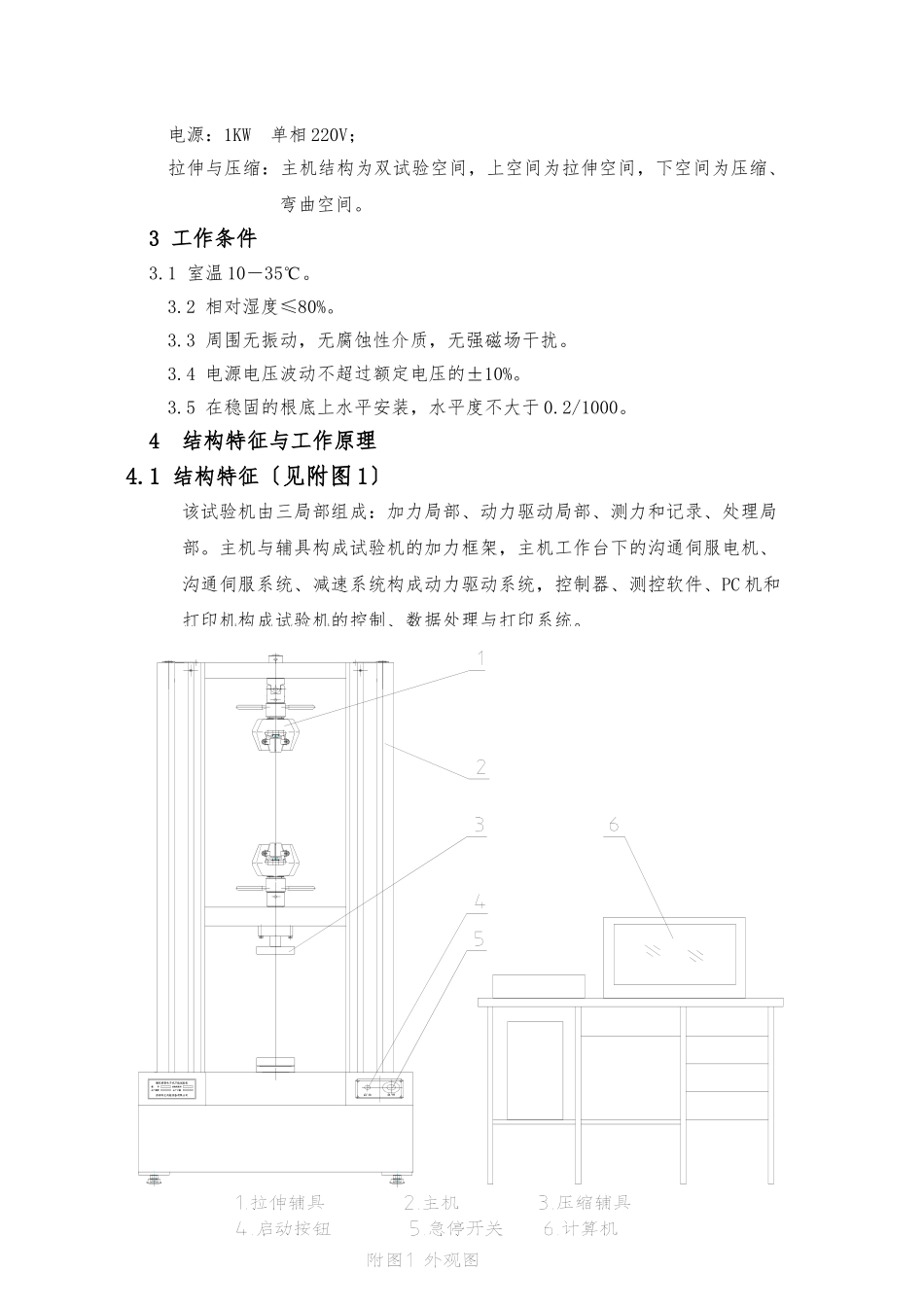

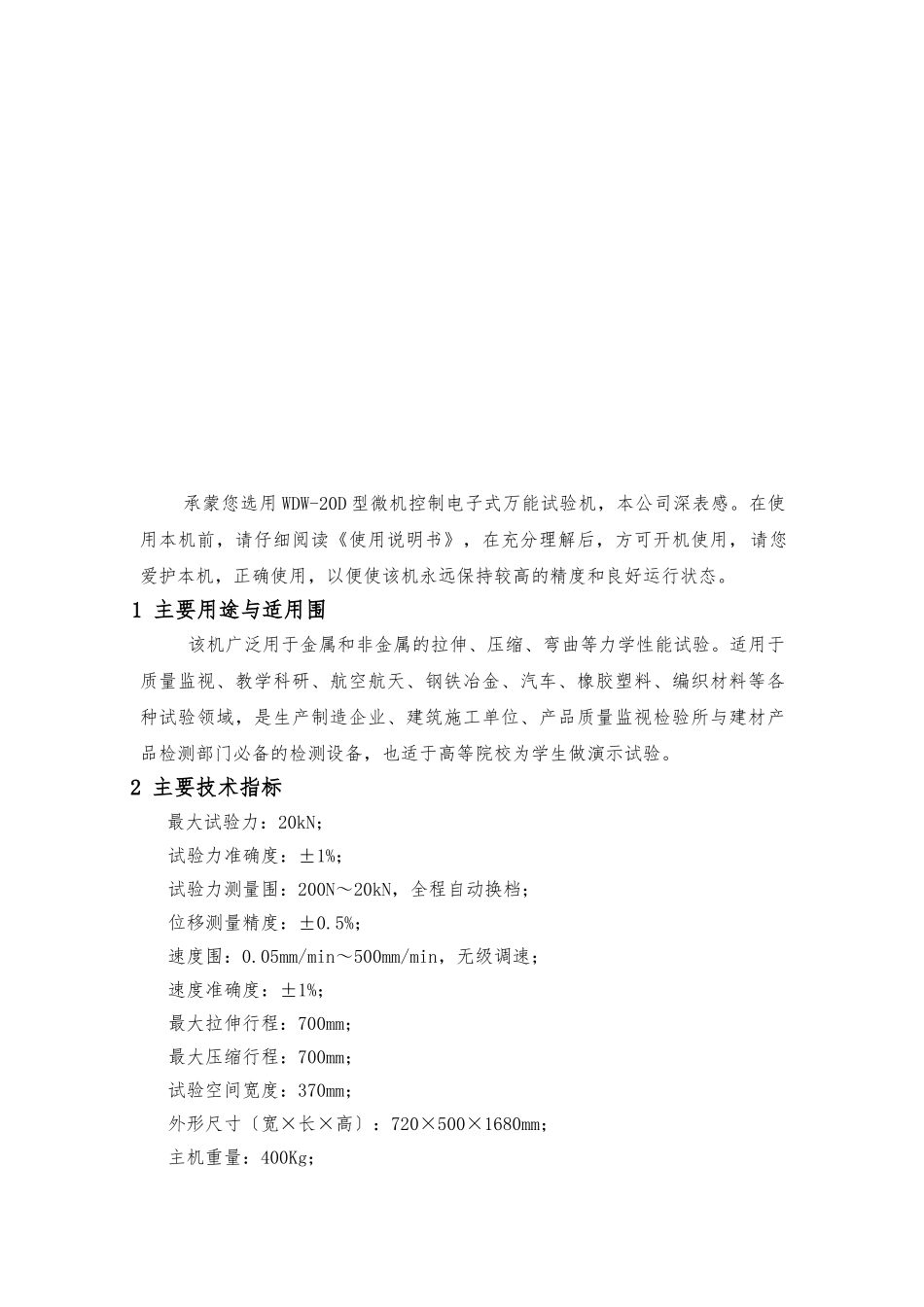

目 次1 主要用途与适用围……………………………………………………………〔1〕2 主要技术指标……………………………………………………………………〔1〕3 工作条件…………………………………………………………………………〔1〕4 结构特征与工作原理 …………………………………………………………〔2〕4.1 试验机外观结构………………………………………………………………〔2〕4.2 工作原理………………………………………………………………………〔2〕5 安装与调整 ……………………………………………………………………〔3〕6 使用与操作 ……………………………………………………………………〔4〕7 维护与保养 ……………………………………………………………………〔5〕8 常见故障与其排除方法 ………………………………………………………〔6〕9 附电气原理图 …………………………………………………………………〔6〕承蒙您选用 WDW-20D 型微机控制电子式万能试验机，本公司深表感。在使用本机前，请仔细阅读《使用说明书》，在充分理解后，方可开机使用， 请您爱护本机，正确使用，以便使该机永远保持较高的精度和良好运行状态。1 主要用途与适用围该机广泛用于金属和非金属的拉伸、压缩、弯曲等力学性能试验。适用于质量监视、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料、编织材料等各种试验领域，是生产制造企业、建筑施工单位、产品质量监视检验所与建材产品检测部门必备的检测设备，也适于高等院校为学生做演示试验。2 主要技术指标 最大试验力：20kN； 试验力准确度：±1%； 试验力测量围：200N～20kN，全程自动换档；位移测量精度：±0.5%；速度围：0.05mm/min～500mm/min，无级调速；速度准确度：±1%；最大拉伸行程：700mm； 最大压缩行程：700mm； 试验空间宽度：370mm；外形尺寸〔宽×长×高〕：720×500×1680mm；主机重量：400Kg；电源：1KW 单相 220V；拉伸与压缩：主机结构为双试验空间，上空间为拉伸空间，下空间为压缩、弯曲空间。3 工作条件3.1 室温 10―35℃。 3.2 相对湿度≤80%。 3.3 周围无振动，无腐蚀性介质，无强磁场干扰。 3.4 电源电压波动不超过额定电压的±10%。 3.5 在稳固的根底上水平安装，水平度不大于 0.2/1000。4 结构特征与工作原理4.1 结构特征〔见附图 1〕该试验机由三局部组成：加力局部、动力驱动局部、测力和记录、处理局部。主机...
