WinCC客户端与冗余服务器配置步骤

WinCC客户端与冗余服务器配置步骤_第1页
1/17
WinCC客户端与冗余服务器配置步骤_第2页
2/17
WinCC客户端与冗余服务器配置步骤_第3页
3/17

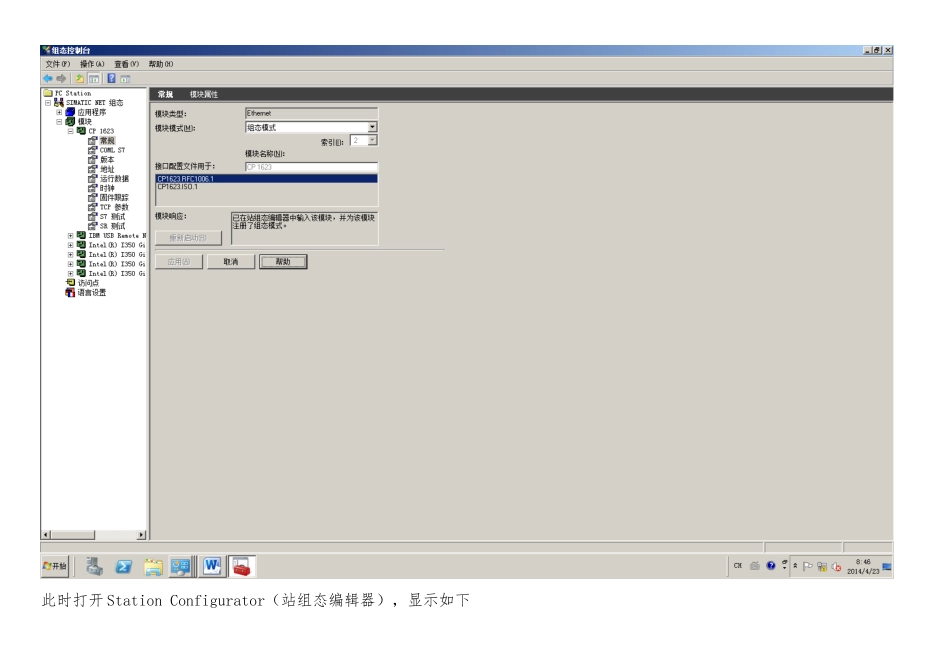

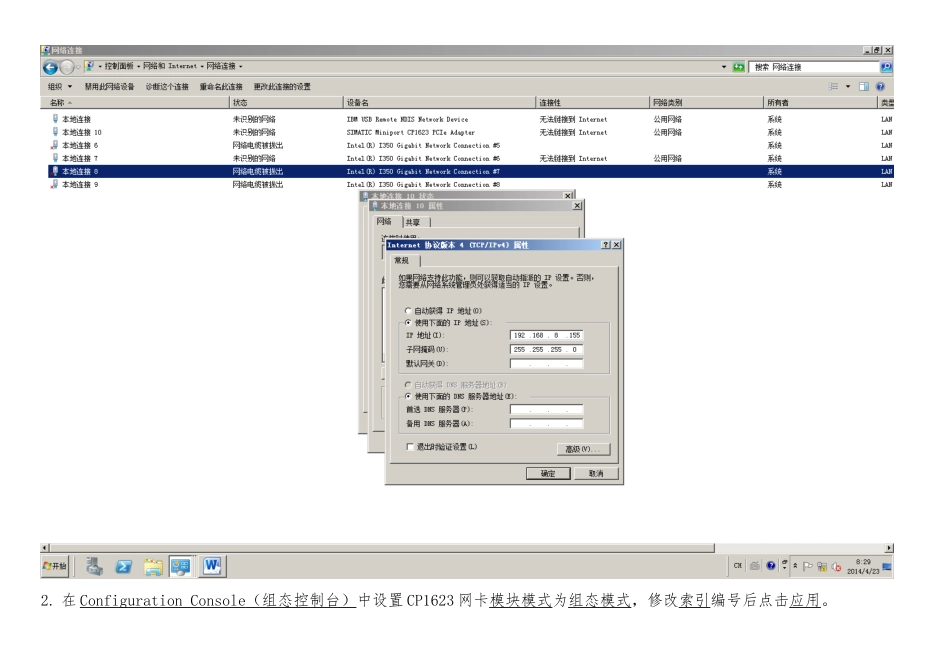

WinCC 客户端与冗余服务器配置步骤主服务器 CP1623 网卡配置1. 在服务器端设置 CP1623 网卡 IP 地址2. 在 Configuration Console (组态控制台) 中设置 CP1623 网卡模块模式为组态模式,修改索引编号后点击应用。此时打开 Station Configurator(站组态编辑器),显示如下3. 在 Configuration Console (组态控制台) 中设置 S7ONLINE 访问点 为 PC internal local4. 在 Station Configurator (站组态编辑器) 中添加类型为 WinCC 应用程序 的组件,并修改索引编号。此时 Station Configurator(站组态编辑器)显示如下5. 在 Station Configurator (站组态编辑器) 中修改站名,与计算机名相同。6. 在 Step7 中设置 PG/PC 接口 为 PC internal local7. 在 Step7 中打开主服器硬件组态,设置 CP1623 网卡的 IP 地址与 MAC 地址。编译并下载下载完成后,打开 Station Configurator(站组态编辑器)显示如下8. 在 Step7 中打开网络组态,编译后选中服务器,下载。下载完成后,打开 Station Configurator(站组态编辑器)显示如下9. 在服务器端重新设置 CP1623 网卡 IP 地址,IP 地址与 Step7 硬件组态中不能重复。IP 地址修改完成后,打开 Configuration Console (组态控制台) 中地址,如以下图所示备用服务器 CP1623 网卡配置备用服务器配置步骤除第 4 步与主服务器不同,其余均相同。4. 在 Station Configurator (站组态编辑器) 中添加类型为 WinCC 应用程序(待机) 的组件,并修改索引编号。
