XF1可编程控制器教程

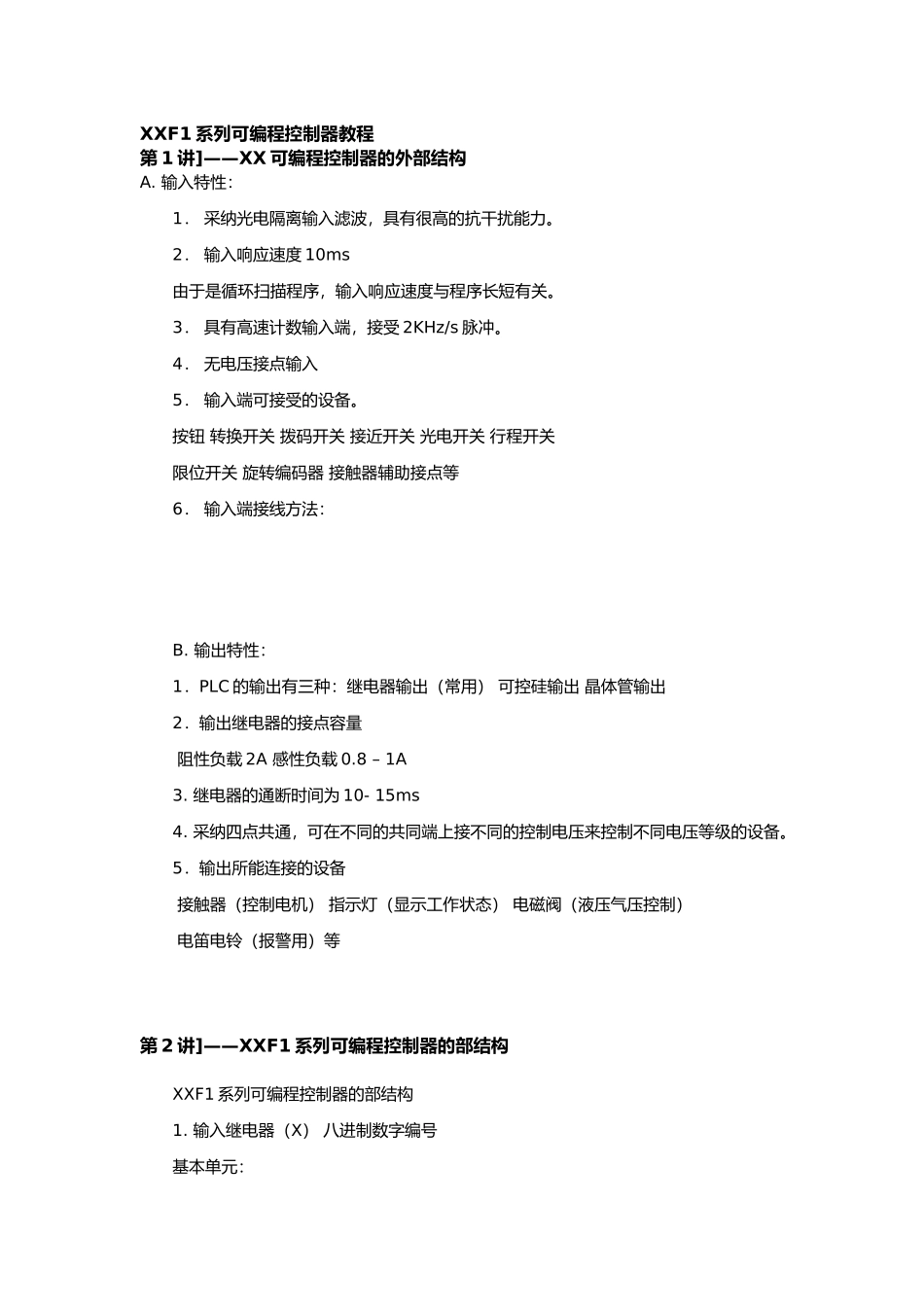

XF1可编程控制器教程_第1页
1/22

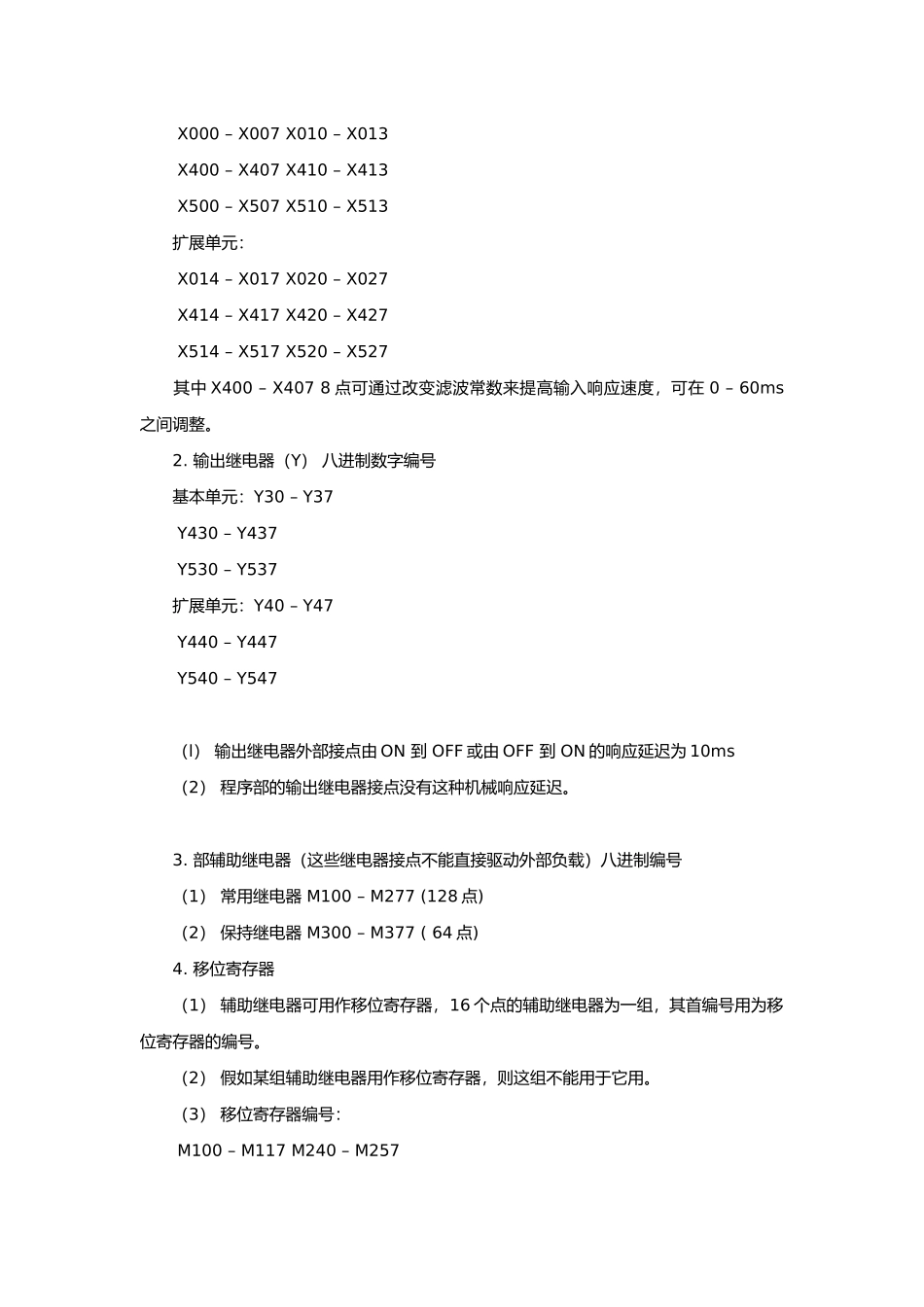

XF1可编程控制器教程_第2页
2/22

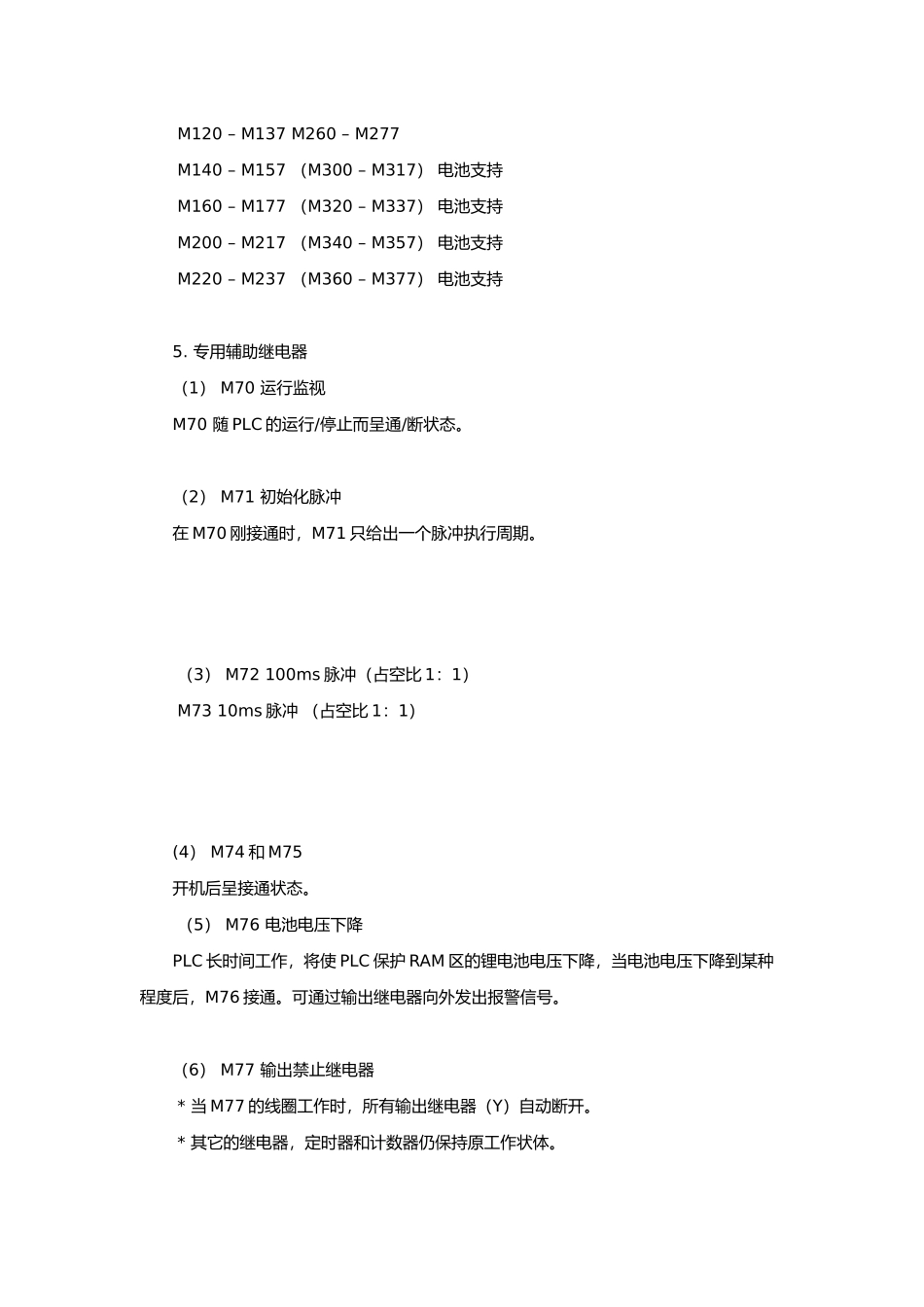

XF1可编程控制器教程_第3页
3/22
XXF1 系列可编程控制器教程第 1 讲]——XX 可编程控制器的外部结构A. 输入特性: 1. 采纳光电隔离输入滤波,具有很高的抗干扰能力。 2. 输入响应速度 10ms 由于是循环扫描程序,输入响应速度与程序长短有关。 3. 具有高速计数输入端,接受 2KHz/s 脉冲。 4. 无电压接点输入 5. 输入端可接受的设备。 按钮 转换开关 拨码开关 接近开关 光电开关 行程开关 限位开关 旋转编码器 接触器辅助接点等 6. 输入端接线方法: B. 输出特性: 1.PLC 的输出有三种:继电器输出(常用) 可控硅输出 晶体管输出 2.输出继电器的接点容量 阻性负载 2A 感性负载 0.8 – 1A 3. 继电器的通断时间为 10- 15ms 4. 采纳四点共通,可在不同的共同端上接不同的控制电压来控制不同电压等级的设备。 5.输出所能连接的设备 接触器(控制电机) 指示灯(显示工作状态) 电磁阀(液压气压控制) 电笛电铃(报警用)等 第 2 讲]——XXF1 系列可编程控制器的部结构 XXF1 系列可编程控制器的部结构 1. 输入继电器(X) 八进制数字编号 基本单元: X000 – X007 X010 – X013 X400 – X407 X410 – X413 X500 – X507 X510 – X513 扩展单元: X014 – X017 X020 – X027 X414 – X417 X420 – X427 X514 – X517 X520 – X527 其中 X400 – X407 8 点可通过改变滤波常数来提高输入响应速度,可在 0 – 60ms之间调整。 2. 输出继电器(Y) 八进制数字编号 基本单元:Y30 – Y37 Y430 – Y437 Y530 – Y537 扩展单元:Y40 – Y47 Y440 – Y447 Y540 – Y547 (l) 输出继电器外部接点由 ON 到 OFF 或由 OFF 到 ON 的响应延迟为 10ms (2) 程序部的输出继电器接点没有这种机械响应延迟。 3. 部辅助继电器(这些继电器接点不能直接驱动外部负载)八进制编号 (1) 常用继电器 M100 – M277 (128 点) (2) 保持继电器 M300 – M377 ( 64 点) 4. 移位寄存器 (1) 辅助继电器可用作移位寄存器,16 个点的辅助继电器为一组,其首编号用为移位寄存器的编号。 (2) 假如某组辅助继电器用作移位寄存器,则这组不能用于它用。 (3) 移位寄存器编号: M100 – M117 M240 – M257 M120 – M137 M260 – M277 M140 – M157 (M300 – M317) 电池支持 M160 – M177 (M320 –...
